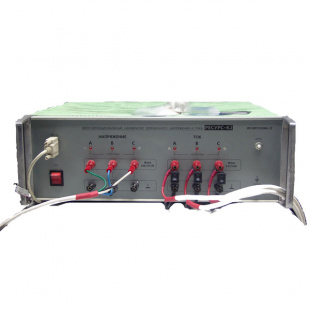

Ресурс-К2 - калибратор переменного тока

Назначение калибратора Ресурс-К2:

Калибратор переменного тока «Ресурс-К2» разрабатывался как метрологическое обеспечение производства измерителей ПКЭ «Ресурс-UF» и «Ресурс-UF2».

Калибратор «Ресурс-К2» воспроизводит выходные электрические сигналы переменного напряжения и тока трехфазной системы с произвольно задаваемыми значениями показателей качества электрической энергии, определенными ГОСТ 13109-97 для формируемых напряжений и аналогичных для параметров токов. Калибратор имеет три канала фазного напряжения и три канала фазного тока, соединенные по схеме «звезда» с общей точкой, изолированной от корпуса и зажима заземления, и обеспечивает формирование сигналов фазного напряжения в диапазоне от 0 до 317 В (от 0 до 634 В – междуфазного) и сигналов тока в диапазоне от 0 до 7,5 А.

Максимальный выходной ток каналов напряжений 50 мА, а максимальное напряжение на выходе каналов тока 2 В.

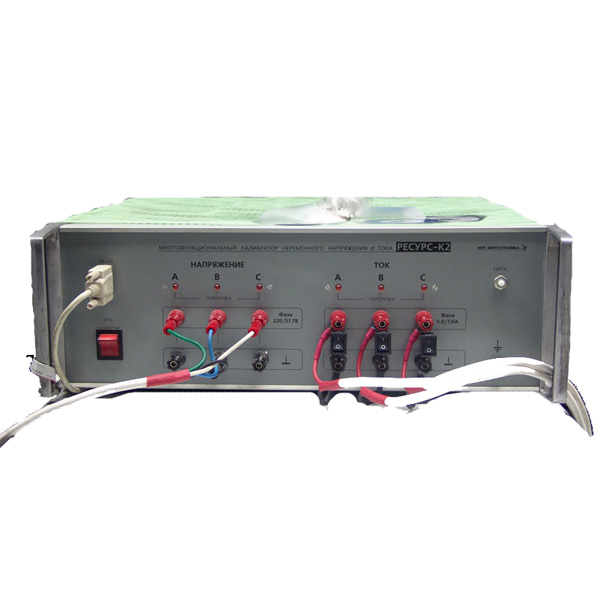

Калибратор состоит из двух блоков – управляющего компьютера (не входит в комплект поставки) и блока формирования выходных сигналов. Блок формирования выходных сигналов представляет собой единую конструкцию, выполненную в стандартном 19” корпусе. Ввод параметров выходных напряжений и токов калибратора осуществляется под управлением прикладного программного обеспечения.

Технические характеристики калибратора Ресурс-К2:

Основные метрологические характеристики калибратора приведены в таблице для диапазонов измерения напряжения U_ном.ф = 220 В и U_ном.ф=100/3^½ В и диапазонов измерения тока I_ном = 5 А и I_ном= 1 А.
