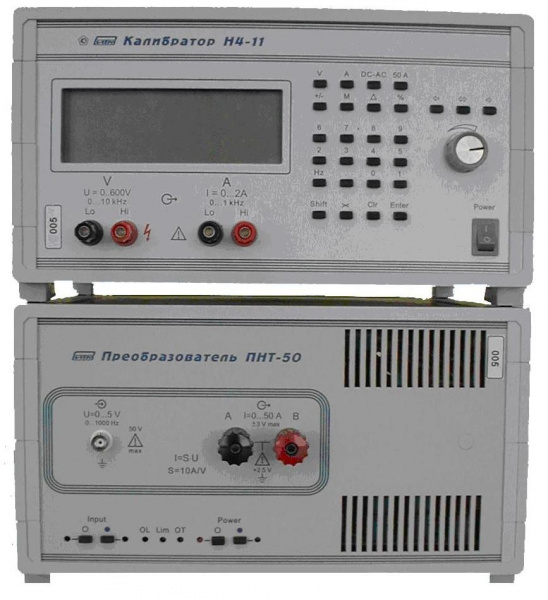

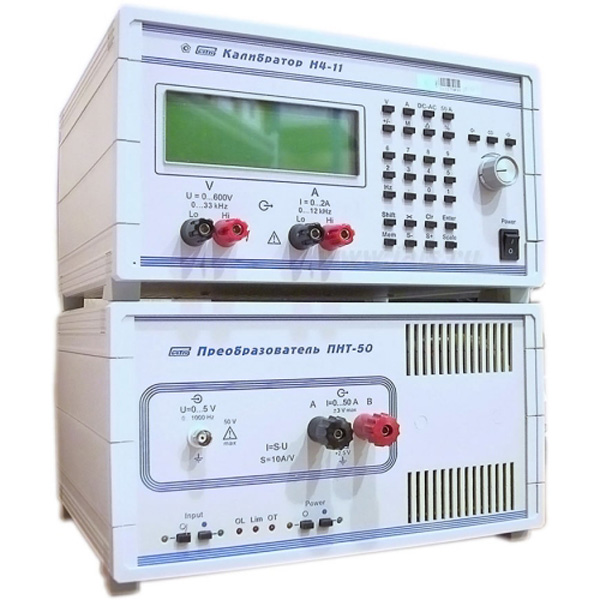

Производитель Россия Гарантия 18 месяцев Госреестр РФ 25610-03 до 03.06.2024 Межповерочный интервал 24 месяца Варианты написания Н-4-11,H-4-11,H4-11,НЧ-11 Назначение калибратора универсального Н4-11
Обеспечивает воспроизведение напряжения и силы постоянного и переменного тока в широком диапазоне. Предназначен для калибровки (поверки) электроизмерительных приборов (стрелочных), в том числе на месте их установки за счет высокой мобильности прибора и малого времени установления рабочего режима. Калибратор Н4-11 обеспечивает воспроизведение напряжения до 600 В и силы тока до 2 А. С блоком преобразователя ПНТ-50 (входит в комплект поставки), калибратор обеспечивает воспроизведение силы постоянного и переменного тока до 50 А.
Воспроизведение постоянного напряжения
Предел (Uп) Диапазон воспроизведения в значениях устанавливаемой шкалы, В Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более Напряжения шумов и пульсаций на выходе калибратора, мВ Выходное сопротивление, Ом, не более Нормальный ток нагрузки, мА, не более Максимальный ток нагрузки, мА 0.2 В .00010 – 0.20009 0.1 + 0.05 1 0.02 5 100 2 В 0.2001 – 2.0009 0.05 + 0.01 5 0.02 25 100 20 В 02.001 – 20.009 0.05 + 0.005 20 0.02 25 100 200 В 020.01 – 200.09 0.1 + 0.01 200 0.1 25 50 600 В 200.1 – 600.0 0.1 + 0.03 1000 1 5 10 Примечание - U – установленное значение напряжения, Uп – конечное значение предела Воспроизведение переменного напряжения
Предел (Uп) Диапазон воспроизведения в значениях устанавливаемой шкалы, В Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + % от Uп), не более 10 – 20 Гц 20 – 40 Гц 0,04 – 1.2 кГц 1.2 – 10 кГц 10 – 20 кГц 20 – 33 кГц 0.2 В .00100 – 0.20009 0.3 + 0.1 0.2 + 0.1 0.2 + 0.1 0.2 + 0.1 0.3 + 0.1 0.5 + 0.1 2 В 0.2001 – 2.0009 0.3 + 0.02 0.2 + 0.02 0.1 + 0.02 0.2 + 0.02 0.3 + 0.03 0.5 + 0.05 20 В 02.001 – 20.009 0.3 + 0.02 0.2 + 0.015 0.1 + 0.015 0.2 + 0.02 0.3 +0.03 0.5 + 0.05 150 В 020.01 – 150.09 0.3 + 0.02 0.2 + 0.02 0.1 + 0.02 0.2 + 0.02 0.3 + 0.03 0.5 + 0.05 600 В 150.1 – 600.0 - - 0.3 + 0.1 - - - Воспроизведение силы постоянного тока
Предел (Iп) Диапазон воспроизведения в значениях устанавливаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более Ток шумов и пульсаций на выходе калибратора, мА Выходное сопротивление, кОм Максимальное сопротивление нагрузки, Ом Максимальное напряжение на нагрузке, В 20 мА 00.000 – 20.009 мА 0.1 + 0.01 0.01 100 500 3 200 мА 02.001 – 200.09 мА 0.1 + 0.01 0.1 10 50 3 2000 мА 0200.01 – 2000.9 мА 0.1 + 0.01 1 1 5 3 20 А* 02.001– 20.009 А 0.25 + 0.025 50 0.1 0.5 2 50 А* 20.01 – 50.00 А 0.25 + 0.1 150 0.1 0.1 1.5 Примечание – I - установленное значение тока, Iп – конечное значение предела
* Воспроизведение с помощью преобразователя ПНТ-50.Воспроизведение силы переменного тока
Предел (Iп) Диапазон воспроизведения в значениях устанавливаемой шкалы Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от I + % от Iп), не более 10 – 20 Гц 20 – 1200 Гц 1.2 – 12 кГц 20 мА 00.000 – 20.009 мА 0.3 + 0.05 0.2 + 0.03 0.2 + 0.05 + 0.05·f 200 мА 02.001 – 200.09 мА 0.3 + 0.05 0.2 + 0.03 0.2 + 0.05 + 0.05·f 2000 мА 0200.01 – 2000.9 мА 0.3 + 0.05 0.2 + 0.03 0.2 + 0.05 + 0.05·f 20 А* 02.001– 20.009 А 0.4 + 0.05 0.25 + 0.03 + 1.5·f - 50 А* 20.01 – 50.00 А 0.4 + 0.1 0.25 + 0.1 + 1.5·f - Режимы амплитудной манипуляции
(с параметрами железнодорожной сигнализации)Режим Обозначение Частота или период Заполнения Масштабный коэффициент Контроль (установка) амплитуды импульсов постоянного тока и уровня сигнала несущей частоты переменного тока «M0» Выключено 100% (постоянно включено) 1 Симметричный периодический сигнал «M1» 8 Гц±0.5 % 50±0.25 % 0.7071 «M2» 12Гц±0.5 % 50±0.25 % 0.7071 Кодо-импульсная последовательность: код «З» «M3» 1.86±0.02 с (0.538 Гц ±1 %) И П И П И П - 0.35±0.01 с 0.12±0.01 с 0.24±0.01 с 0.12±0.01 с 0.24±0.01 с 0.79±0.01 с Кодо-импульсная последовательность: код «Ж» «M4» 1.86±0.02 с (0.538 Гц ±1 %) И П И П - 0.35 ±0.01 с 0.12 ±0.01 с 0.6 ±0.01 с 0.79 ±0.01 с Кодо-импульсная последовательность: код «КЖ» «M5» 1.86±0.02 с (0.538 Гц ±1 %) И П И П - 0.3 ±0.01 с 0.63 ±0.01 с 0.3 ±0.01 с 0.63 ±0.01 с Дополнительные возможности
- Прибор обеспечивает:
- установку выходного уровня и частоты посредством клавиатуры;
- визуальную индикацию значений и частоты выходного параметра, полярности, размерности показаний, состояния прибора, отказов и ошибок;
- автоматический выбор пределов воспроизведения;
- плавное регулирование выходного напряжения, тока и частоты с индикацией абсолютного и относительного отклонения выходного уровня;
- вычисление абсолютной, относительной и приведенной погрешности проверяемого прибора.
- полную цифровую калибровку.
- установку выходного уровня и частоты посредством клавиатуры;
- Прибор имеет последовательный интерфейс, отвечающим требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного уровня и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу. Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность. Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели.
Общие технические характеристики калибратора универсального Н4-11
Нормальные условия эксплуатации:
- температура окружающего воздуха ...............23 ±(5) °С;
- относительная влажность ................................65 ±(15) %;
- атмосферное давление ....................................от 630 до 795 мм рт.ст.;
- напряжение питающей сети ..............................220 ±(22) с частотой 50 ±(2) Гц.
Рабочие условия эксплуатации:
- температура окружающего воздуха ................от 5 до 40 °С;
- относительная влажность .................................до 90 % при температуре 25 °С;
- атмосферное давление .....................................от 630 до 800 мм рт.ст.;
- напряжение питающей сети ...............................220 ±(22) с частотой 50 ±(1) Гц.
Потребляемая мощность - не более 120 ВА (Н4-11) и 250 ВА (ПНТ-50)
Время прогрева – не более 5 мин.
Габаритные размеры корпуса: 291х176х259.
Масса – менее 6 кг (Н4-11) и не более 7 кг (ПНТ-50).
Комплект поставки Н4-11:
№ Наименование Количество 1. Калибратор универсальный Н4-11 1 2. Преобразователь ПНТ-50 1 3. Вставка плавкая ВП2Б-1В 2А 250 В 2 4. Шнур соединительный 1 5. Шнур соединтельный 1 6. Блок нагрузок 1 7. Кабель 1 8. Футляр 1 9. Транспортная тара 1 10. Диск с ПО и документацией 1 11. Соединитель для Н4-11 6 12. Соединитель для ПНТ-50 1 13. Комплект эксплуатационной документации 1 Дополнительная комплектация Н4-11:
(Поставляется по отдельному заказу)
Кабель КОП
Катушка магнитная КМ-1 - для проверки магнитометров 1 мТл/А
Катушка токовая КТ-400 - для проверки токовых клещей до 400 А
Мера сопротивления перем. тока МС-01 (50 А)
Мера сопротивления перем. тока МС-1 (2 А)
Мера сопротивления перем. тока МС-10 (220 мА)
Мера сопротивления перем. тока МС-100 (22 мА)
Преобразователь USB-COM
Преобразователь КОП-RS-232 - Прибор обеспечивает:
-
