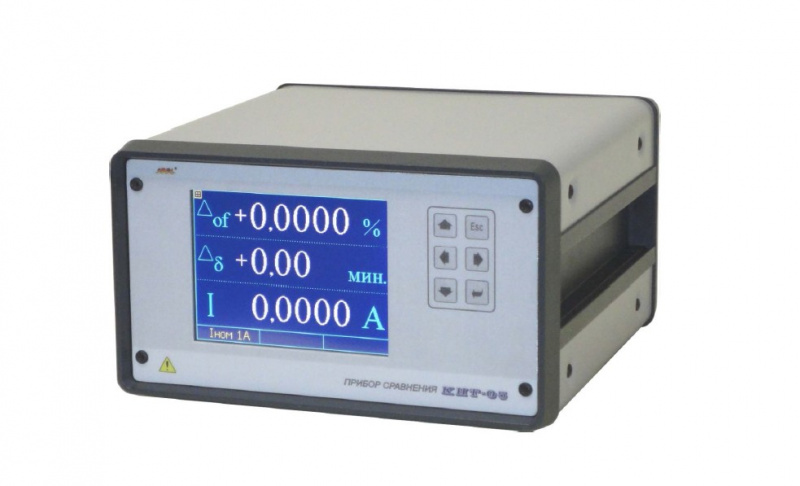

| Прибор сравнения КНТ-05 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Все товары раздела
-
Производитель Россия Гарантия 18 месяцев Госреестр РФ 37854-08 до 13.06.2029 Межповерочный интервал 12 месяцев Назначение прибора сравнения КНТ-05:
Приборы сравнения КНТ-05 и КНТ-05А предназначены для определения по ГОСТ 8.217-2003 погрешностей трансформаторов тока (далее - ТТ) промышленной частоты 50 Гц класса точности 0,01 и менее точных с вторичными номинальными токами 1 А и 5 А и трансформаторов напряжения (далее - ТН) по ГОСТ 8.216-88 промышленной частоты 50 Гц класса точности 0,01 и менее точных с вторичными номинальными напряжениями от 100/3 В до 220 В, а также для определения параметров нагрузки вторичных цепей ТТ и ТН и погрешностей шунтов постоянного и переменного тока класса точности 0,02 и менее точных.
Область применения - поверка и калибровка ТТ и ТН, магазинов сопротивлений и проводимостей, используемых в качестве вторичных нагрузок ТТ и ТН, шунтов переменного и постоянного тока
Выпускаются по документации ООО Предприятие "ТМЕ" ТУ 4225-007-12298401-07.
Технические характеристики прибора сравнения КНТ-05:
Измеряемая величина Предел измерения КНТ-05 КНТ-05А Относительная разность (токовая погрешность) действующих значений двух токов (Δof), % от минус 20 до плюс 20 Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 250 В (Δof), % от минус 20 до плюс 20 - Относительная разность (погрешность напряжения) действующих значений двух напряжений в диапазоне от 5 до 1000 мВ (Δof), % - от минус 20 до плюс 20 Абсолютная разность фаз (угловая погрешность) двух токов (Δδ),' (мин) от минус 600 до плюс 600 Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 250 В (Δδ),' (мин) от минус 600 до плюс 600 - Абсолютная разность фаз (угловая погрешность) двух напряжений в диапазоне от 5 до 1000 мВ (Δδ),' (мин) - от минус 600 до плюс 600 Относительное значение силы тока, % от номинального значения (1 и 5 А) от 0,2 до 200 Активная (R) и реактивная (X) составляющие полного сопротивления (Z), Ом от 0,0001 до 100 Действующее значение напряжения, В от 5 до 250 - Действующее значение напряжения, мВ - от 5 до 1000 Активная (G) и реактивная (B) составляющие полной проводимости (Y), мСм от 0,0001 до 50 - Частота тока (напряжения), Гц от 48 до 52 Относительное значение силы тока, % Предел допускаемой погрешности измерения относительной разности действующих значений двух токов, % От 5 до 200 ±(0,01•| Δof|+2•10-4•|Δδ|+5•10-4) От 1 до 5 ±(0,03•| Δof|+5•10-4•|Δδ|+1•10-3) От 0,2 до 1 ±(0,05•| Δof|+1.5•10-3•|Δδ|+5•10-3) Δof – измеренное значение относительной разности действующих значений двух токов в процентах;
Δδ – измеренное значение разности фаз двух токов в угловых минутах.Относительное значение силы тока, % Предел допускаемой абсолютной погрешности измерения абсолютной разности фаз двух токов, ' (мин) От 5 до 200 ±(0,01•|Δδ|+0,2•|Δof|+0,05) От 1 до 5 ±(0,03•|Δδ|+0,5•|Δof|+0,1) От 0,2 до 1 ±(0,05•|Δδ|+1,5•|Δof|+0,5) Относительное значение силы тока, % Предел допускаемой абсолютной погрешности измерения относительного значения силы тока, % От 0,2 до 200 ±(0,01•А +0,02) А – измеренное относительное значение силы тока в процентах. Относительное значение силы тока, % Значение номинального тока, А Предел допускаемой абсолютной погрешности изме рения активной (R) и реактивной (X) составляющих полного сопротивления (Z), Ом От 20 до 200 5 ±(0,01•Z+0,0002) От 1 до 20 5 ±(0,01•Z+0,0005) От 20 до 200 1 ±(0,01•Z+0,001) От 1 до 20 1 ±(0,01•Z+0,002) Z – рассчитанное по формуле Z = √R2 + X2 полное сопротивление, Ом. Значение частоты тока (напряжения), Гц Предел допускаемой абсолютной погрешности измерения частоты, Гц От 48 до 52 ±0,1 Действующее значение напряжения, В Действующее значение напряжения, мВ Пределы допускаемой абсолютной погрешности измерения относительной разности действующих значений двух напряжений, % От 20 до 250 - ±(0,01•| Δof|+2•10-4•|Δδ|+5•10-4) - От 5 до 20 - ±(0,03•| Δof|+5•10-4•|Δδ|+2•10-3) - - от 300 до 1000 - ±(0,02•| Δof|+4•10-4•|Δδ|+3•10-3) - от 30 до 300 - ±(0,03•| Δof|+8•10-4•|Δδ|+5•10-3) - от 5 до 30 - ±(0,05•|Δof|+2•10-3•|Δδ|+1,5•10-2) Δof – измеренное значение относительной разности действующих значений двух напряжении, %;
Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.Действующее значение напряжения, В Действующее значение напряжения, мВ Пределы допускаемой абсолютной погрешности измерения абсолютной разности фаз двух напряжений, ' (мин) От 20 до 250 - ±(0,01•|Δδ|+0,2•|Δof|+0,05) - От 5 до 20 - ±(0,03•|Δδ|+0,5•|Δof|+0,1) - - от 300 до 1000 - ±(0,02•|Δδ|+0,5•|Δof|+0,15) - от 30 до 300 - ±(0,03•|Δδ|+1•|Δof|+0,3) - от 5 до 30 - ±(0,05•|Δδ|+3•|Δof|+0,6) Δof – измеренное значение относительной разности действующих значений двух напряжении, %;
Δδ – измеренное значение разности фаз двух напряжений в угловых минутах.Действующее значение напряжения, В Действующее значение напряжения, мВ Пределы допускаемой абсолютной погрешности измерения действующего значения напряжения От 20 до 250 - ±(0,01•U+0,05), В - - от 5 до 30 - ±(0,01•u+0,5), мВ U – измеренное действующее значение напряжения в вольтах;
u – измеренное действующее значение напряжения в милливольтах.Действующее значение напряжения, В Пределы допускаемой абсолютной погрешности измерения активной (G) и реактивной (B) составляющих полной проводимости (Y), мСм От 20 до 250 ±(0,01•Y+0,0005) - От 5 до 20 ±(0,01•Y+0,001) - Y – рассчитанная по формуле Y= √G2 + B2 полная проводимость нагрузки, мСм. Общие технические характеристики Параметр Значение Входные сопротивления прибора не более 0,01 Ом для поверяемого трансформатора тока с номинальным вторичным током 5 А при значениях погрешности поверяемого трансформатора тока менее 2% 0,05 Ом для поверяемого трансформатора тока с номинальным вторичным током 1 А при значениях погрешности поверяемого трансформатора тока менее 2% 0,05 Ом для эталонного трансформатора тока Входные сопротивления прибора не менее 500 кОм для поверяемого трансформатора напряжения при значениях погрешности поверяемого трансформатора тока менее 1% 500 кОм для эталонного трансформатора напряжения 500 кОм для поверяемого и эталонного шунта Разъем для подключения к компьютеру RS-232 Потребляемая мощность не более, ВА 25 Напряжение питания, В 198-242 Рабочие условия применения температура окружающего воздуха 10-35 °C;
относительная влажность воздуха 30-80 %Габаритные размеры прибора не более, мм 350х150х400 Масса прибора не более, кг 10 Комплект поставки КНТ-05
№ Наименование Количество 1 Прибор сравнения КНТ-05 1 2 Кабель для подключения к питающей сети 1 3 Руководство по эксплуатации 1 4 Методика поверки 1 5 Формуляр 1 6 Упаковка 1 -
