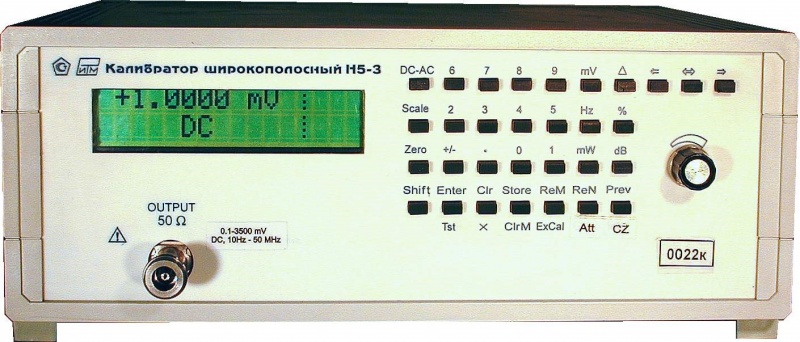

Производитель Россия Варианты написания H5-3, Н5 3 Назначение калибратора переменного напряжения Н5-3
Калибратор переменного напряжения Н5-3 обеспечивает воспроизведение напряжения переменного тока синусоидальной формы в широком диапазоне частот и предназначен для проверки и калибровки вольтметров переменного тока. Дополнительной функцией прибора является воспроизведение напряжения постоянного тока любой полярности. Выход прибора рассчитан на подключение соединителей коаксиального 50-омного тракта размером 7/3 (N-соединители). Выходное напряжение нормируется при подключении нагрузки сопротивлением 50 Ом.
Дополнительные возможности калибратора переменного напряжения Н5-3
Прибор Н5-3 обеспечивает установку выходного напряжения путем пересчета задаваемых значений (режимы обработки вводимых данных):
- мощности в милливаттах на нагрузке 50 Ом;
- мощности в децибелах к милливатту на нагрузке 50 Ом;
- абсолютного (в милливольтах) отклонения относительно текущего уровня напряжения на выходе калибратора;
- отклонения в процентах относительно текущего уровня напряжения на выходе калибратора;
- отношения в процентах к текущему уровню на выходе калибратора;
- отношения в децибелах к текущему уровню на выходе калибратора.
Прибор Н5-3 обеспечивает плавное регулирование выходного напряжения (режим редактирования) с вычислением отклонения от исходного (номинального) значения в процентах. Этот режим предназначен для проверки стрелочных приборов.
Прибор Н5-3 обеспечивает запоминание и воспроизведение последовательности значений напряжения и частоты (режим программирования).
Прибор Н5-3 имеет последовательный интерфейс, отвечающий требованиям ГОСТ 23675-79 (интерфейс СТЫК С2-ИC), RS-232C. Интерфейс обеспечивает установку выходного напряжения и частоты, имеются команды переключения режимов работы. Предусмотрена выдача в интерфейс данных о состоянии прибора по запросу.
- Управляющие и выходные данные представлены в виде текстовых строк, содержащих цифровые значения напряжения и частоты, полярность и размерность.
- Режимы обработки вводимых данных и цифровой калибровки включаются только с передней панели
Технические характеристики калибратора переменного напряжения Н5-3
Воспроизведение напряжения переменного тока
Диапазон воспроизведения Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + мкВ) на частотах: 10 - 20 Гц 20 - 40 Гц 40 Гц - 100 кГц 0.1 - 1 МГц 1 - 3 МГц 3 - 5 МГц 5 - 10 МГц 15, 30, 20 МГц 50 МГц Основной выход 3.5 - 1.1 В 0.5 0.3 0.2 0.3 0.3 0.3 0.5 0.8 1.3 1.1 - 0.33 В 0.5 0.3 0.2 0.3 0.3 0.5 0.5 0.8 1.3 329.9 - 110.00 мВ 0.5 0.3 0.3 0.3 0.5 0.8 0.8 1 1.3 109.99 - 11.00 мВ 0.5 0.5 0.5 0.5 0.5 0.8 0.8 1 2 10.999 - 1.100 мВ 0.8 0.5 0.5 0.8 0.8 0.8 1 1.3 2 1.0999 - 0.1000 мВ 0.8 0.8 0.5 0.8 0.8 1 1 2 4 С дополнительным внешним аттенюатором «40 дБ» 110 - 3 мкВ 0.8 0.8 0.8 0.8 1 1 1.3 - - Воспроизведение напряжения постоянного тока
Диапазон воспроизведения Предел допускаемой основной погрешности при T=Tк ±5 °С, ±(% от U + мкВ) на частотах: ± (0.1000 - 1.0999 мВ) 0.002* В + 3 мкВ ± (01.100 - 10.999 мВ) 0.0015* В + 3 мкВ ± (011.00 - 109.99 мВ) 0.001 * В + 5 мкВ ± (0110.0 - 3500.0 мВ) 0.0007* В + 50 мкВ Погрешность установки частоты,±% В диапазоне частот от 9 Гц до 11 МГц На частоте 15,20,30 и 50 МГц 0.02 + 0.1 Гц 3 U - установленное значение напряжения.
Дополнительная погрешность в режиме с внешним аттенюатором с номинальным ослаблением 40 дБ не
более: ±(0.1 % от Uвых + 1 мкВ) или ±0.01 дБ,
Uвых – выходное напряжение аттенюатора.
Тк – температура калибровки
Примечание – Указанные значения погрешности нормируются:- без учета шунтирующего действия входного сопротивления приборов, подключаемых к выходу
- калибратора или аттенюатора;
- с нагрузкой и аттенюатором из комплекта поставки прибора.
Дополнительная температурная погрешность на 10 °С не превышает половины основной.
Погрешность установки частоты выходного напряжения 2 – 5 %.
Среднее время установления выходного напряжения прибора и частоты 1- 3 с.Общие технические характеристики Н5-3
Нормальные условия эксплуатации:
- температура окружающего воздуха (23 ±5) °С;
- относительная влажность (65 ±15) %;
- атмосферное давление от 630 до 795 мм рт.ст.;
- напряжение питающей сети (220 ±4,4) В частотой (50 ±1) Гц.
Рабочие условия эксплуатации:
- температура окружающего воздуха от 5 до 40 °С;
- относительная влажность до 90 % при температуре 25 °С и до 70 % при температуре до 40 °С;
- атмосферное давление от 630 до 800 мм рт.ст.;
- напряжение питающей сети (220 ±22) В частотой (50 ±1) Гц;
- мощность, потребляемая прибором не более 60 ВА.
Масса прибора: не более 5 кг.
Габаритные размеры прибора (ширина х высота х глубина): 291х108х260 мм.
Наработка на отказ не менее 20000 ч.
Комплект поставки Н5-3
Калибратор переменного напряжения Н5-3 1 -
