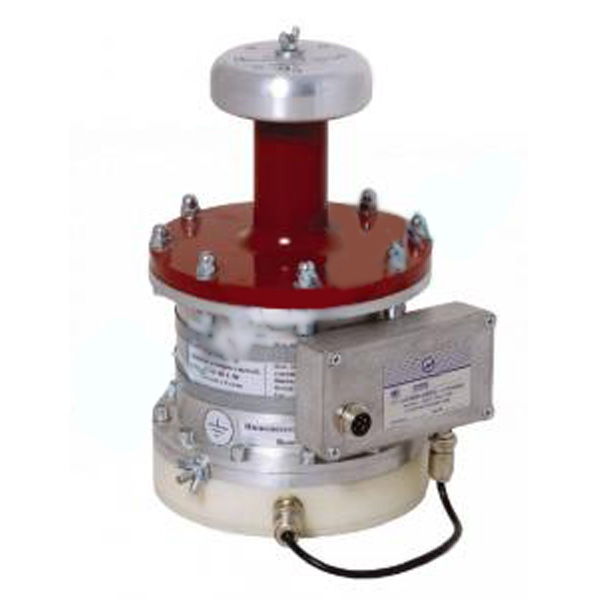

ПВЕ-10 - преобразователь напряжения измерительный высоковольтный емкостной масштабный

Назначение устройства ПВЕ-10:

ПВЕ-10 предназначен для преобразования высоких напряжений переменного тока на входе в низкое напряжение на выходе с постоянным коэффициентом преобразования.

Область применения ПВЕ-10: Поверка рабочих измерительных трансформаторов напряжения класса точности 0,2 и менее точных (при использовании в качестве эталонного средства измерений); Измерения высокого напряжения.

Условия эксплуатации устройства ПВЕ-10:

• Нормальная температура окружающего воздуха: (20±5) ^оС
• Рабочие условия применения ПВЕ:
  - диапазон температур окружающего воздуха, ^оС: от 5 до 35
  - относительная влажность при температуре окружающего воздуха 30 ^оС, не более , %: 90
  - диапазон атмосферного давления, кПа: 70 - 106,7
• Питание ПВЕ осуществляется от сети переменного тока (220±20 ) В, (50±0,5) Гц, при коэффициенте несинусоидальности не более 5%, через кабель питания.

Технические характеристики ПВЕ-10:

• Номинальное первичное напряжение: 6 или 10 кВ;
• Номинальное вторичное напряжение: 100 В;
• Класс точности 0,1:
  - погрешность измерения напряжения %: ±0,1
  - угловой, мин: ±5
• Класс точности 0,05 (по специальному заказу):
  - погрешность измерения напряжения %: ±0,05
  - угловой, мин: ±3

Диапазон измерения входного напряжения составляет от 40 до 120% от номинального. Дополнительная температурная погрешность в рабочих условиях применения, не превышает 100% от основной погрешности.

Общие технические характеристики УИН:

• Габариты, мм: 80 х 185 х 225
• Масса, кг, не более: 1,5
• Сопротивление нагрузки, не менее, кОм: 100
• Емкость нагрузки, не более, нФ: 5,0
• Потребляемая мощность (от сети), ВА, не более: 10.

Общие технические характеристики ПВЕ-10:

• Испытательное напряжение в течение 1 мин, кВ: 22
• Избыточное давление заполнения газом SF6, МПа:
  - номинальное: 0,1
  - минимальное: 0,0
• Габариты конденсатора, мм: 350 х 150
• Масса, кг, не более: 4.
