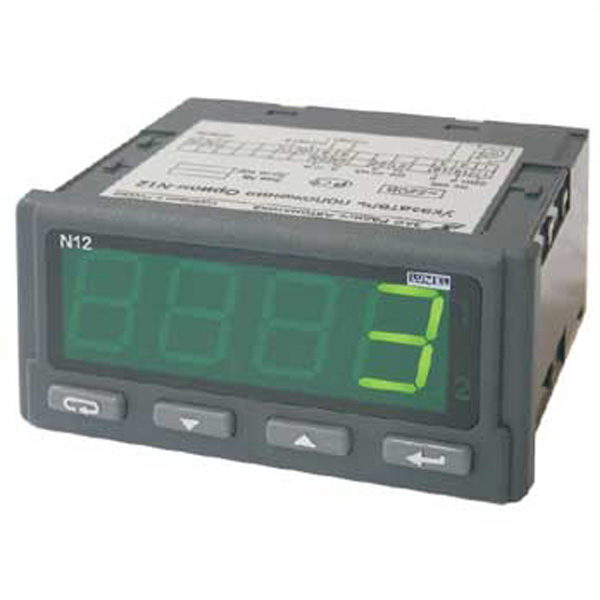

ОРИОН-N12 - дистанционный цифровой указатель положения привода устройства РПН

Назначение указателя Орион-N12:

Цифровой указатель положения "Орион-N12" предназначен для измерения текущего положения привода устройства регулирования напряжения трансформатора под нагрузкой (РПН) с резистивным датчиком угла поворота привода с различным числом ступеней переключений и сопротивлением между ступенями.

Устройство обеспечивает:

• Измерение сопротивления датчика положения привода РПН, вычисление номера текущей ступени переключения с учетом общего числа ступеней переключения и сопротивления между ступенями, а также отображение номера текущей ступени переключения на цифровом индикаторе. Для исключения ошибок определения положения РПН, обуслов- ленных дополнительным сопротивлением соединительных проводов между устройством и датчиком положения при их значительном удалении друг от друга, в устройстве предусмотрен режим автоматической компенсации сопротивления соединительных проводов;
• Преобразование значения (номера) текущей ступени переключения в стандартный программируемый сигнал тока или напряжения;
• Передачу значения текущей ступени переключения по линии связи с интерфейсом RS-485 в соответствии с протоколом MODBUS как в формате ASCII, так и в формате RTU.

В устройстве предусмотрена:

• Возможность задания уставок нижнего и верхнего допускаемых значений ступеней переключения РПН и сигнализация выхода текущего значения ступени переключения за границы заданного диапазона с действием на срабатывание соответствующих выходных реле и светодиодов;
• Сигнализация превышения измерительного диапазона (400 Ом) при обрыве соединительных проводов между устройством и датчиком положения с выдачей соответствующего сообщения на цифровой индикатор и по интерфейсу RS-485.

Технические характеристики указателя Орион-N12:

• Суммарное сопротивление всех ступеней датчика положения не более 400 Ом;
• Минимальное сопротивление одной ступени не менее 3,0 Ом;
• Ток в цепи измерения не более 0,17 А;
• Напряжение питания 85 ... 253 В постоянного или переменног тока, частотой 50 Гц;
• Потребляемая мощность не более 5 ВА;
• Время готовности (предварительного прогрева) 15 минут;
• Режим работы непрерывный. Продолжительность непрерывной работы неограниченная;
• Полный срок службы 15 лет;
• Масса 0,2 кг.
