ПИКА-ИКС - измерительный комплекс автоматизации испытаний кабелей связи

Назначение портативного измерительного комплекса автоматизации испытаний кабелей связи ПИКА-ИКС:

Комплекс ПИКА-ИКС предназначен для:

• оценки электрических характеристик кабелей местной связи, применяемых для цифровых систем широкополосного доступа (xDSL, ADSL);
• паспортизации действующих абонентских телефонных линий;
• автоматизации приемо-сдаточных испытаний симметричных кабелей связи в процессе их производства и строительства линий связи.

Комплекс позволяет в 10-ти парном пучке измерять в автоматическом режиме следующие параметры:

• производит поиск перепутанности, разбитости и целостности пар;

• электрическое сопротивление токопроводящих жил;
• омическую асимметрию в рабочей паре;

• электрическую емкость рабочих пар жил;

• электрическое сопротивление изоляции жил кабеля относительно экрана и других жил кабеля;

• электрическое сопротивление изоляции между жилами в парах кабеля ;

• переходное затухание между парами на ближнем конце кабеля;
• защищенность между парами на дальнем конце кабеля;

• рабочее затухание в парах;

• имеет возможность производить измерения при отсутствии целостности экрана кабеля.

Технические характеристики комплекса ПИКА-ИКС:

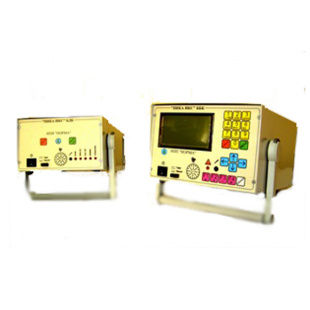

Портативный комплекс состоит из 2-х блоков:

• блок ближнего конца – ПИКА-ИКС БК

• блок дальнего конца – ПИКА-ИКС ДК

Габаритные размеры ПИКА-ИКС БК – 240х150х370 мм, масса – 5,2 кг.

Габаритные размеры ПИКА-ИКС ДК – 210х130х370 мм, масса – 3,5 кг.

Блок ПИКА-ИКС БК является ведущим и содержит:

• на передней лицевой панели двадцать одну кнопку для ввода цифровой, буквенной и режимной информации, ЖКИ-индикатор (240х128), микрофон, динамик, кнопку Прием-передача и тумблер питания;

• на задней панели выходной разъем коммутатора измеряемых пар и разъем порта RS-232 для программирования комплекса и трансляции накопленной базы измерений в персональный компьютер;

• внутри блока расположены узлы микропроцессорного управления, измерения всех параметров, схему автономного питания и устройство речевой и цифровой связи между блоками.


Блок ПИКА-ИКС ДК содержит:

• на лицевой панели ряд светодиодных индикаторов режимов работы, микрофон, динамик, кнопку Прием-передача и тумблер питания;
• на задней панели выходной разъем автоматического коммутатора цепей испытываемого 10-ти парного кабеля;

• внутри содержит устройство речевой и цифровой связи, второй генератор параметров влияния и схему автономного питания блока.


Блоки ПИКА-ИКС БК и ПИКА-ИКС ДК своими 10-ти парными подключающими устройствами подключаются к 10-ти парному пучку испытываемого кабеля соответственно к его ближнему и дальнему концу. На действующей линии Последней мили они подключаются соответственно к плинтам распределительной коробки (РК) и распределительного шкафа или кросса АТС.

Портативный комплекс имеет два режима работы:

Ручной режим – предназначенный в основном для метрологической поверки и диагностики неисправностей;
Автоматический режим – предназначенный для автоматического измерения заданных электрических параметров во всех парах и во всех их комбинациях на 10-ти парном испытываемом кабеле, при минимальном участии операторов.

Автономное питание комплекса обеспечивается от встроенных аккумуляторов. Среднее время непрерывной работы без подзарядки аккумуляторов в режиме измерений – 10 часов, а в режиме ожидания – 125 часов.

Запоминающее устройство комплекса позволяет сохранять результаты измерений как минимум по 50-ти испытываемым кабелям. Речевая и цифровая связь между блоками ПИКА-ИКС БК и ПИКА-ИКС ДК производится по одной автоматически выбранной паре испытываемого кабеля.

Машинное время испытания одного 10-ти парного кабеля по полной программе, включая измерение сопротивления изоляции, максимальных значений рабочего затухания и минимальных значений параметров влияния в диапазоне частот 40-2048 кГц, не превышает 15-ти минут.
