XDSL - тестер (поддерживаемые технологии - ADSL, ADSL2, ADSL2+, VDSL, VDSL2)

Назначение тестера XDSL:

Диагностика и быстрая оценка качества подключения канала передачи данных в аналоговой абонентской линии (POTS), с применением технологий ADSL, ADSL2, ADSL2+, VDSL, VDSL2. Оценка качества работы канала производится за счет функции имитации модема по направлению к DSLAM. Проверка соединения до указанного хоста посылкой ICMP пакетов (ping-тест).

Основные функции тестера XDSL:

Тестер обеспечивает автоматическое установление соединения с DSLAM, по итогам которого, делается заключение о качестве предоставляемого сервиса. Тестер производит измерение и вывод на экран дисплея следующей информации:

• технология соединения ADSL, ADSL2, ADSL2+, VDSL, VDSL2.
• максимально возможная скорость передачи данных.
• достигнутая скорость передачи данных.
• запас помехоустойчивости - соотношение сигнал/шум SNR.
• затухание в линии.
• выходная мощность.
• частотные характеристики линии в виде графиков спектрального заполнения рабочей частоты по бинам (распределение «бит на бин»).
• частотные характеристики линии в виде графиков по параметру соотношение сигнал/шум (SNR).
• частотные характеристики линии в виде графиков по параметру шум покоя (QLN).

Пинг удаленных хостов:
Благодаря этой функции специалист может убедиться и наглядно продемонстрировать абоненту, что тот может работать в сети Интернет. Для работы функции в тестере предусмотрены настройки параметров IP адреса, маски подсети, шлюза.

Эмуляция работы модема:

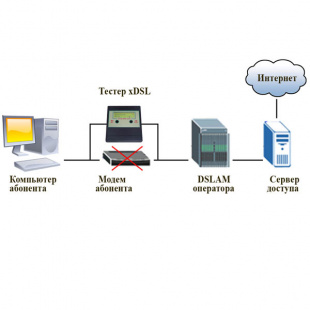

Тестер можно использовать как модем, например в случае выхода из строя модема абонента.

Ранговый контроль:
Тестирование может проводиться в режиме рангового контроля “годен - не годен” на основании заложенных в тестере или ранее созданных самим пользователем оценочных шаблонов. Для обеспечения этого режима на передней панели тестера расположены светодиоды с трехцветным свечением (красный-желтый-зеленый). Светодиоды также отображают режим работы тестера.

Отчеты:
Отчеты по результатам тестирования сохраняются в памяти тестера. Количество сохране н ных отчетов – 100 шт. Отчеты могут удаляться из памяти тестера. Режим просмотра отчетов имеет функцию их сортировки по дате создания или по имени.
По умолчанию в качестве названия отчету присваивается дата и время сохранения. Пользователь может присвоить отчету свое имя используя экранную клавиатуру тестера.

Настройки пользователя:

• Контраст дисплея.
• Количество попыток установления связи с DSLAM.
• IP адрес тестера.
• IP адрес хоста.
• Маска подсети.
• Шлюз.

Обновление программного обеспечения:
В тестере предусмотрена возможность обновления его программного обеспечения. Программное обеспечение обновляется путем записи его с персонального компьютера в тестер по интерфейсу USB.

Технические характеристики тестера XDSL:

• Питание от литий-полимерной аккумуляторной батареи (Li-polymer) или через адаптер от сети переменного тока.
• Потребление тока в режиме "Измерение" - 1,5 А.
• Потребление тока во всех режимах кроме "Измерение" - 0,2 А.
• Емкость аккумуляторной батареи - 6400 mA/ч.
• Графический ЖК индикатор с подсветкой.
• Максимальное количество отчетов в памяти - 100 шт.
• Габаритные размеры - 190х140х50 мм.
• Вес без сумки не более 0,5 кг.
