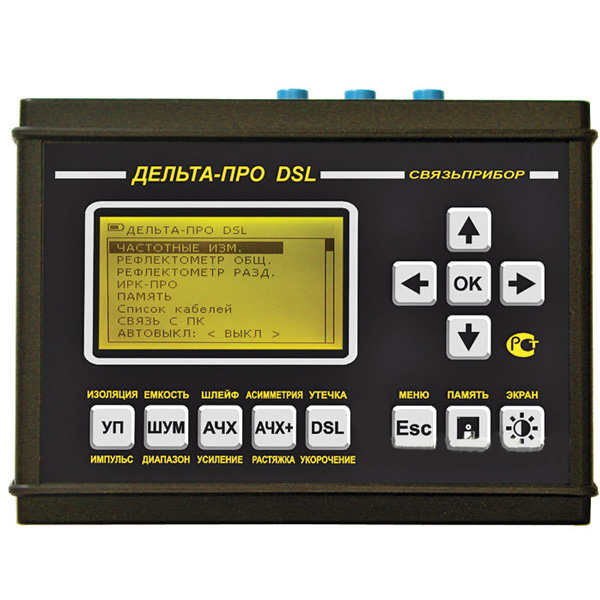

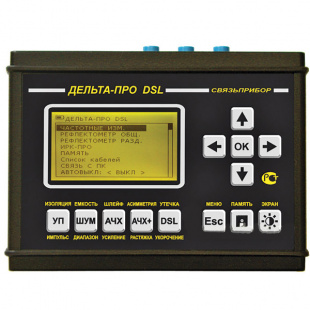

Дельта-ПРО DSL - измеритель параметров магистралей и выделенных линий ADSL/HDSL

Назначение измерителя параметров магистралей и выделенных линий ADSL/HDSL Дельта-ПРО DSL:

Измеритель параметров магистралей и выделенных линий ADSL/HDSL. Измерения затуханий, быстрые АЧХ, спектральный анализ помех и полезного сигнала, мониторинг помех за сутки, рефлектометр, мост.

Легкий герметичный корпус из алюминиевого профиля 170х170х90 мм. Вес 1,5 кг. 4 сменных аккумулятора Ni-MH, AA, 1,2 В* 2,3АЧ на 8 часов непрерывной работы.

Экономичный вариант. Может работать отдельно и в комплекте с генератором Дельта. Прост в управлении, можно работать без специальной подготовки.

Государственный реестр № 28434-04. Сертификат об утверждении типа средств измерений ГОСТ № 19616. Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729.

Измерения:

• шума (NOISE);

• возвратных потерь (RETURN LOSS);

• затухания сигнала (INSERTION LOSS);

• асимметрии (LONGITUDINAL BALANCE);

• переходного влияния (NEXT/FEXT).


Программный продукт позволяет протоколировать измерения и проводить экспертную оценку на соответствие линии нормам (ETSI MASKS).

Режим УП (узкая полоса)

Измерения переходного (NEXT и FEXT) и рабочего затухания на любой выбранной частоте в диапазоне 32 – 4096 кГц. Контроль затухания асимметрии. Измерения фиксируются в памяти прибора, их можно пролистать или записать на компьютер и распечатать протокол измерений.

Измеритель Дельта-ПРО DSL сам создает нужный список частот и вызывает нужную частоту одним нажатием.

Режим АЧХ

АЧХ снимаются на 128 частотах в течении нескольких секунд. Прибор работает сам на себя. Частотная характеристика переходного влияния на ближнем конце (NEXT), затухания асимметрии (LONGITUDINAL BALANCE), затухания неоднородности . В этом режиме можно снять АЧХ рабочего затухания по шлейфу. Измеритель может задать диапазон, чтобы сделать подробные измерения, или сразу снять характеристику во всем диапазоне ADSL/HDSL. Диапазон можно задать от 32 кГц до 4 МГц.

Режим АЧХ+

Прибор работает в автоматическом режиме с генератором Дельта на дальнем конце кабеля (или с другим прибором Дельта-ПРО DSL). АЧХ рабочего затухания и ЧХ переходного влияния на дальнем конце (FEXT). АЧХ снимаются на 128 частотах в течении 50 секунд. Результат выводится на экран в виде графика АЧХ и заносится в память прибора.Измерения протоколируются, проводится экспертная оценка на соответствие допускам для ADSL, ADSL2+, HDSL, Е1.

Режим ШУМ

Спектр помех или полезного сигнала. Прибор показывает на графике спектр внешних помех от низких частот до высокочастотного шума 4 МГц. В режиме «АВТО» прибор сам находит шумящую частоту или полезный сигнал и показывает уровень сигнала и спектральную плотность шума. Перемещая курсор можно просмотреть весь диапазон. Шум от –30 до –120 дБм/Гц, сигнал от 0 до -90дБ, разрешение 32 кГц. Результаты заносятся в память и протоколируются.

Мониторинг помех

В режиме ожидания прибор может в течение суток фиксировать помехи, возникающие в линии, и хронологически заносить в память. Измеритель устанавливает порог, выше которого прибор реагирует на помехи. После проведения измерений можно просмотреть спектр помех и определить их источник.

Рефлектометр

Двухполярный рефлектометр для просмотра линии и качества муфт по отражению сигнала.

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5):
194, 387, 775, 1549, 3098, 6197, 12394 м

Перекрываемое затухание:
не менее 60 дБ
Размах зондирующего импульса:
не менее 5 В
Длительность зондирующего импульса:
30÷3906 нс
Выходное сопротивление
120 ± 6 Ом

ИРК-ПРО

Стандартный измерительный мост для измерения сопротивления изоляции, шлейфа, емкости и омической асимметрии линии, а также для поиска мест обрыва и понижения изоляции.

Государственный реестр № 17719-98 по разделу "Приборы кабельные" (ТУ 468К-А001-002-98). Сертификат об утверждении типа средств измерений RU.C.34.001.A №5588. Сертификат соответствия ГОСТ Р №РОСС RU.ME48.Н01512. Сертификат соответствия ССС №ОС/1-КИА-322.
