СУМ-1 ЭКО — сигнализатор уровня мембранный

В каких отраслях СУМ-1 будет полезен:

Итак, в виду того, что основным предназначением СУМ-1 является помощь в контролировании уровня любых сыпучих продуктов в больших емкостях, это может быть, к примеру, песок и цемент, мука и зерно, и т.д., сфера его применения является достаточно широкой.   Из основных, но далеко не всех, можно выделить следующие отрасли, где сигнализатор уровня мембранный СУМ-1 необходимо устанавливать в ёмкостях (бункеры, самотёки, контейнеры) для хранения того или иного материала:

• - агропромышленный комплекс –датчик СУМ-1 для автоматического определения уровня муки и зерна обязательно используется на элеваторах, зерновых: токах, проводах, хранилищах и машинах. Задействован в таких процессах, как хранение, перемол, сушка зерна и его смешивание, последующая транспортировка и других;
• -производство продуктов питания – СУМ -1 удобно использовать для учёта муки на хлебозаводах, комбинатах, мельницах;
• -рыболовецкие суда и другой рыбный промысел не обходится без сигнализатора уровня сыпучих материалов, в основном применяют для емкостей с мелкой рыбой и морепродуктами;
• -сельскохозяйственная отрасль применяет СУМ-1 в процессах изготовления кормов для животных;
• -горнодобывающая и химическая промышленность с помощью датчика ведёт учёт химических порошков, торфа и щебня, гравия и прочих материалов;
• -строительная отрасль постоянно использует сигнализатор уровня СУМ-1, в качестве датчика уровня песка при изготовлении стройматериалов;
• -транспортные перевозки сыпучих грузов и склады для их хранения, также постоянно применяют датчик СУМ-1.

Технические характеристики, строение СУМ-1 и основной принцип его работы.

Технические характеристики:

Следует помнить:

Для эффективной и корректной работы сигнализатор уровня СУМ-1 должен быть установлен в месте, где обеспечивается свободный доступ воздуха, и исключено попадание на него прямых лучей солнца и любых атмосферных осадков.

Конструкция СУМ-1:

Если говорить об устройстве сигнализатора, то сразу можно отметить, что сама конструкция не представляет ничего сложного, что в свою очередь обеспечивает высокие показатели надёжности данного прибора. Основная конструкция СУМ-1 выполнена из прочного пластика, внутри корпуса встроены панель с пружиной для регулирования, микропереключатель и контактная планка. Также внутри закреплена рабочая мембрана, изготовленная из резины, и тарелка мембраны. Сверху корпуса датчика расположена предохранительная крышка с компенсационной мембраной.

Основной принцип работы СУМ-1заключается в следующем:

В процессе работы сыпучий продукт начинает оказывать давление через рабочую мембрану на пружину и микропереключатель, который срабатывает и начинает передавать сигнал в основную цепь сигнализации и управления. При этом, не смотря на перемещение мембраны, давление в датчике СУМ-1 будет неизменным, благодаря предусмотренной в конструкции компенсационной мембране. Подключается датчик в обычную сеть 220 вольт, совершенно не требует для работы дополнительных стабилизирующих устройств или блоков питания.

Главные преимущества:

При изготовлении датчиков уровня производителями используются только самые современные материалы и новые технологии, что существенно отражается на точности срабатывания устройств и показателей, которые может определить современный сигнализатор уровня СУМ-1. Кроме того используемые в датчике мембраны имеют в отличие от устройств конкурентов, высокие показатели износа и долговечности. Заданный срок службы датчика уровня составляет 10 лет, но при правильных условиях эксплуатации он увеличивается в разы.

СУМ -1 может использоваться в работе при широком температурном диапазоне от -45⁰С до +50⁰С, что составляет почти 100 градусов, при этом относительная влажность может составлять до 100% при 25⁰С.

ТУ 26.51.52-001-85331388-2022

ТН ВЭД ЕАЭС: 9031803400

Модификации с разными крепежными фланцами

Для замены импортных аналогов выпущены модификации мембранных сигнализаторов с увеличенными крепежными фланцами

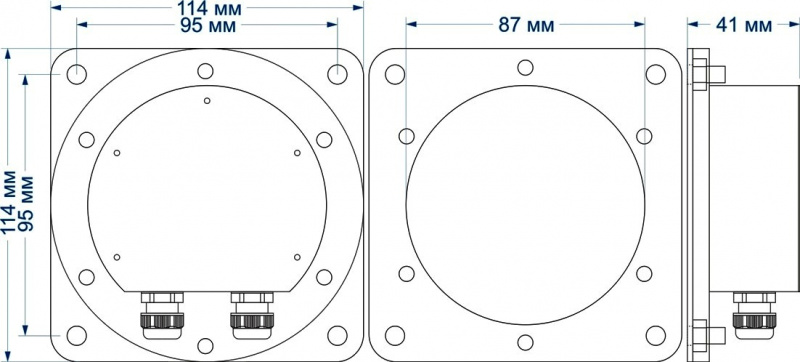

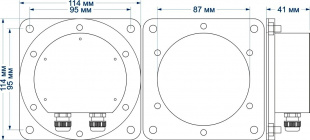

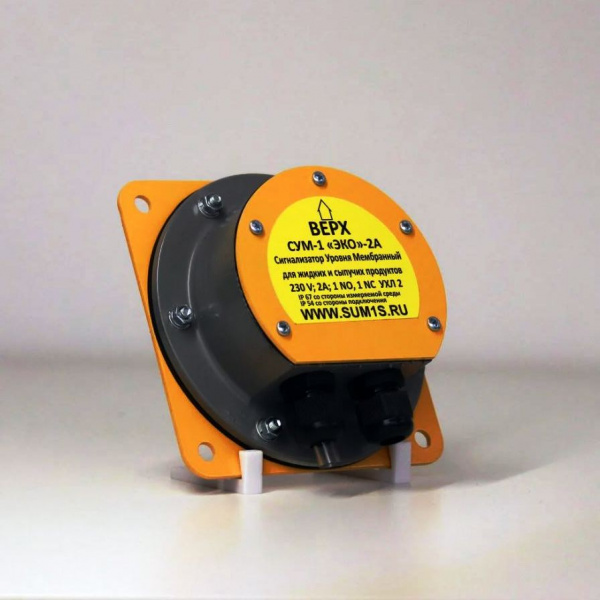

1. Усиленный 3мм 114х114мм - отличается от стандартного только толщиной металла

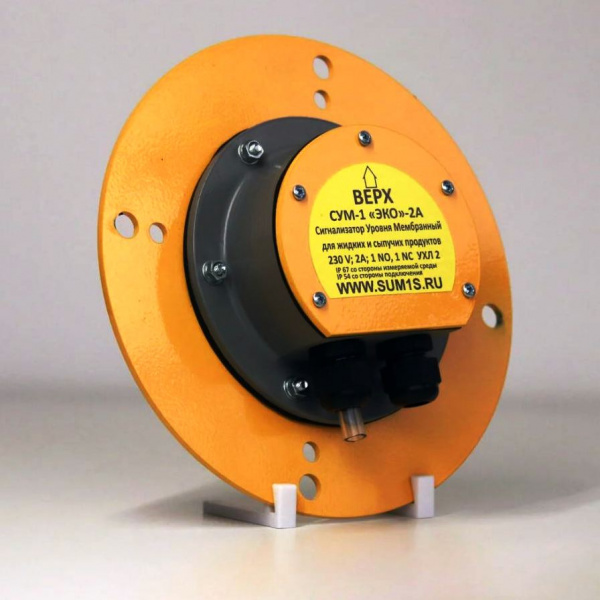

2. Усиленный 3мм d154мм
3. Усиленный 3мм d180мм

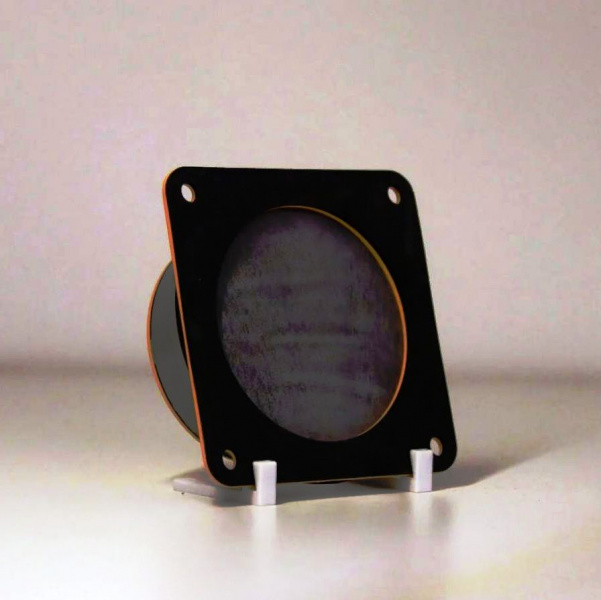

Установочные прокладки

В штатную комплектацию сигнализаторов входит резиновая прокладка 2мм, но по запросу может быть изменена на прокладку из другого материала

Варианты прокладок:

1. Резиновая прокладка 2мм(штатная)
2. Самоклеящийся вспененный полиэтилен 4мм
3. Самоклеящийся вспененная резина 5мм
