УВУ-28СНЧ компакт — высоковольтная установка испытания кабеля из сшитого полиэтилена

Назначение высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ:

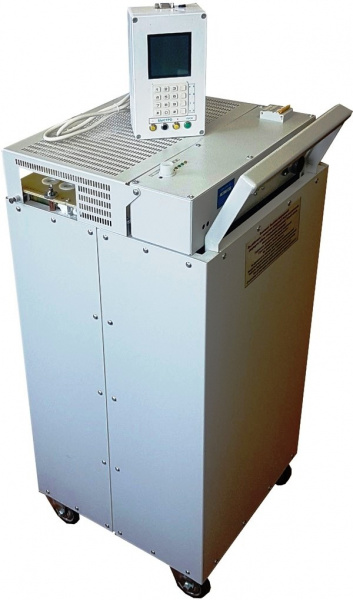

Высоковольтные установки серии УВУ-СНЧ предназначены для испытаний высоковольтных кабельных линий с изоляцией из сшитого полиэтилена синусоидальным или прямоугольным напряжением сверхнизкой частоты 0,01…1 Гц. и повышенным постоянным напряжением. Установка состоит из 2-х блоков: высоковольтный блок на колесах и пульт управления с графическим дисплеем с функцией осциллографа для просмотра сигналов.

Особенности высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30 СНЧ:

• ЖКИ-дисплей 160*160 точек с отображением величины напряжения, токов утечки, емкости кабеля, вывод рекомендаций, сообщений об ошибке и результатах на русском языке. Осцилографическое представление сигналов;
• Цифровая система формирования выходного сигнала;
• Возможность использования как испытательной установки постоянного напряжения положительной или отрицательной полярности относительно «земли» в ручном или автоматическом режиме;
• Измерение параметров нагрузки: емкости и сопротивления;
• Частота выходного напряжения: ручная установка или автоподстройка частоты
• Режим работы – непрерывный без ограничений;
• Не содержит механических переключателей и масла;
• Полный автоматический цикл испытаний по встроенным программам испытаний с возможностью перепрограммирования под задачи самим пользователем;
• Программное обеспечение «Регистратор VLF» возможность передачи результатов испытаний на компьютер, хранение информации в базе; данных, распечатка протокола испытаний в соответствии с законом РФ;
• Полная сохранность кабелей из сшитого полиэтилена при испытаниях.

Системы безопасности персонала обеспечивают 3 уровня электробезопасности персонала:

• автоматический разряд объекта испытаний со световым индикатором наличия опасного напряжения в кабеле;
• пульт на инфракрасных лучах гарантирует отсутствие контакта с высоковольтной установкой;
• изолированный зажим подключения кабеля с металлической крышкой, с конечным выключателем запрета работы установки при поднятой крышке.

Описание высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30 СНЧ:

Встроенный пакет программ для испытаний жил и оболочки 1 фазного и 3-х фазного кабеля с автоматическим завершением работы с возможностью самостоятельного программирования и записи результатов во флэш- память пульта управления.

Хранение результатов испытания в памяти с возможность передачи данных в компьютер. Программное обеспечение на русском языке: с базой данных испытаний, с автоматической расстановкой данных и распечаткой протоколов испытаний в соответствии с требованиями принятыми на территории РФ.

Технические характеристики высоковольтной установки испытания кабеля из сшитого полиэтилена УВУ-30СНЧ:

Комплект поставки УВУ-30СНЧ
