Производитель Россия Гарантия 12 месяцев Варианты написания АИМ90,АИМ-90В Назначение аппарата АИМ-90:

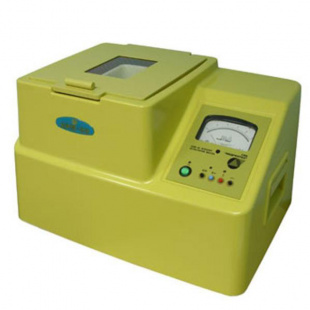

Аппарат АИМ-90 предназначен для определения величины пробивного напряжения трансформаторного масла и других жидких диэлектриков, работающих в качестве изолятора в высоковольтных устройcтвах.
АИМ-90 рассчитан для эксплуатации в лабораторных условиях, в капитальных жилых и других подобного типа помещениях при рабочих значениях температуры воздуха от +10 до +35 ºС. Относительная влажность – не более 80 % при +25 ºС и при более низких температурах без конденсации влаги и атмосферном давлении в пределах от 630 до 800 мм рт. ст.
Согласно ГОСТ 6581-75 (СТ СЭВ 3166-81) "Материалы электроизоляционные жидкие. Методы электрических испытаний" аппаратура для испытания жидких диэлектриков должна соответствовать следующим требованиям:
- Объем измерительной ячейки - 400 куб. см.
- Расстояние между электродами в измерительной ячейке - 2,5 мм.
- Максимальное рабочее напряжение аппарата должно быть не менее 90 кВ.
- Синусоидальная форма испытательного напряжения.
Аппарат АИМ-90 полностью соответствует указанным требованиям.
Интенсивность электромагнитного поля, создаваемого аппаратом АИМ-90 на рабочем месте оператора, не превышает предельно допустимого уровня, приведенного в СанПиН 2.2.4.1191-03 "Электромагнитные поля в производственных условиях".
Миллиамперметр, установленный в аппарате, имеет калибровочное клеймо.
Технические характеристики аппарата АИМ-90:
Параметр Значения Наибольшее пробивное напряжение (действующее значение) 90 кВ Наибольшая потребляемая мощность 0,5 кВА Объем измерительной ячейки 400 куб. см. Напряжение питания (220 ± 11) В, 50 Гц Габариты аппарата (ДхШхВ), мм 490х364х345 Масса НЕТТО, кг 35 Комплект поставки АИМ-90:
№ Наименование Количество 1. Аппарат АИМ-90 1 2. 6ДЕ.539.000 - ячейка измерительная для УИМ-90/АИМ-90 2 3. Кабель сетевой 1 4. Провод заземления 1 5. Шаблон калибр 1 6. Ключ гаечный с открытым зевом двусторонний 10x12 ГОСТ 2839-71 2 7. Вставка плавкая ВП-2Б- 5А 2 8. Паспорт 1 Дополнительная комплектация АИМ-90:
(Поставляется по отдельному заказу)
6ДЕ.539.000 - ячейка измерительная для УИМ-90/АИМ-90
ЯИ-80 - ячейка калибровочнаяФункциональные аналоги АИМ-90:
- УИМ-90м - установка для испытания трансформаторного масла
- СКАТ-М100 - установка для испытания трансформаторного масла
- УИМ-90МЦ - установка испытания пробивного напряжения масла цифровая
- АИМ-90Ц - цифровой аппарат испытания трансформаторного масла
-
