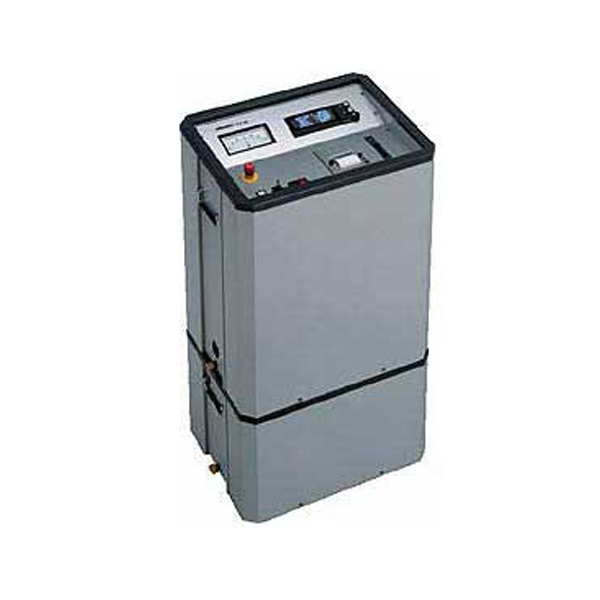

SPG 5-1000 - переносная система для испытания и определения неисправностей методом ICEplus для сетей низкого напряжения

Назначение системы SPG 5-1000:

Универсальная мобильная система для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения. DC-испытание до 5 кВ. Прожиг до 5 кВ. Ударные импульсы 1000 Дж.

SPG 5 - 1000 является универсальной мобильной системой для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения. С помощью нового метода предварительного определения ICEplus (заявлен патент) можно очень просто и быстро определить место повреждения в разветвленных кабельных сетях.

Данный метод очень выгодно применять для пробоя повреждения низкочастотными импульсными сигналами, чтобы определить расстояние между повреждениями. Проблемы, которые возникают во время измерения методом отражения и затухания в Т-муфтах (методы TDR и ARM) при измерении методом ICEplus не существуют. Таким образом, обеспечивается надежное предварительное определение места повреждения независимо от количества ответвлений. Система очень компактна и легка благодаря электронному источнику высокого напряжения, оптимальному подбору компонентов для ударных конденсаторов и разработанному недавно переключателю высокого напряжения. Система управляется через SPS с интегрированным сельсин-датчиком и графическим ЖКД для наглядности режима работы и заданных параметров. Даже совсем неопытный пользователь может с помощью программного обеспечения и удобной панели управления легко определить место повреждения и реализовать максимальную техническую безопасность.

Особенности системы SPG 5-1000:

• SPS с VGA дисплеем и "сельсин-датчиком"
• Комфортное программное обеспечение для пользователя любого уровня и высокий уровень безопасности
• Метод предварительной локализации ICEplus (опция) для надежного поиска места повреждения без влияния Т-отводов
• Высокая энергия импульсов для точного акустического определения методом звукового поля
• Компактное и легкое исполнение благодаря HV-источнику и оптимизированному усовершенствованному переключателю.

Виды измерений системы SPG 5-1000:

• Испытание
• Автоматическое вычисление напряжения искрового пробоя
• Предварительное определение повреждения методом ICEplus
• Преобразование повреждения / прожиг
• Точное определение повреждения импульсным напряжением или шаговым напряжением постоянного тока (определение места повреждения оболочки).

Комплект поставки SPG 5-1000:

Дополнительная комплектация SPG 5-1000:
