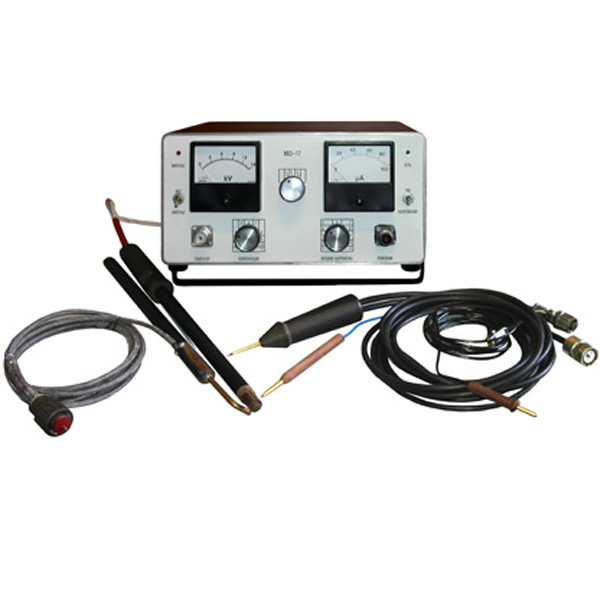

ИВЗ-17 универсальный прибор для испытания витковой изоляции (до 10 кВ)

Назначение прибора ИВЗ-17:

Предназначен для испытания витковой изоляции всех типов обмоток электрических машин переменного и постоянного тока, напряжением до 10 кВ.

• Для испытаний витковой изоляции обмоток ротора турбогенераторов;
• Для испытаний витковой изоляции отдельных шаблонных секций;
• Для испытаний витковой изоляции и определения места повреждения при полных и неполных замыканиях на корпус обмоток якорей машин постоянного тока с уравнителями;
• Для испытаний катушек электрических аппаратов и машин без сердечника;
• Для испытаний витковой изоляции статоров электрических машин со всыпной обмоткой;
• Для испытаний витковой изоляции полюсных катушек переменного и постоянного тока, насаженных на полюс, и отдельных катушек;
• Для испытаний витковой изоляции статорных секций высоковольтных электрических машин (до и после укладки в статор).

Особенности прибора ИВЗ-17:

Обмотка полюсов (после насадки на полюс) машин постоянного и переменного тока испытывается под давлением кондуктивным способом, импульсное напряжение непосредственно подключается к выводам обмоток. Прибор определяет замыкание одного витка для катушек, намотанных на ребро, или 0,5% витков для многовитковых катушек (более 200 витков) с диаметром провода меньше 0,5 мм.

Статорные обмотки высоковольтных машин переменного тока (до 6 кВ). Секции статорной обмотки, не уложенные в пазы, и секции, уложенные в пазы статора до пайки обмотки, испытываются кондуктивно с помощью высоковольтного щупа. Величина испытательного напряжения 1000-1500 В/виток для машин до 6 кВ. В процессе изготовления секции испытываются дважды: после изготовления секций и после укладки секций в пазы статора до пайки обмотки.

Обмотка крупных и средних якорей постоянного тока с уравнителями. Обмотка испытывается с помощью двойных щупов кондуктивным способом. Метод индикации сравнительный. Максимальная величина падения импульсного напряжения 400 В между двумя смежными ламелями коллектора. Прибор определяет замыкание одного витка или замыкание между коллекторными пластинами при переходном сопротивлении в месте замыкания до 0,1 Ом.

Обмотка мелких и средних якорей постоянного тока без уравнителей и всыпная обмотка, уложенная в пазы статора. Обмотка испытывается с помощью устройства с двумя электромагнитами индуктивным способом. Электромагниты устанавливаются сверху над пазом якоря или статора и передвигаются по каждому пазу. Испытательное напряжение до 80 В/виток. Прибор определяет замыкание одного витка в обмотке или замыкание между ламелями коллектора.

Обмотка ротора турбогенератора (без бандажей). Обмотка испытывается индуктивным методом с помощью двух электромагнитных скоб: генераторной и приемной. Скобы одеваются сверху на открытые лобовые части обмотки.

Отдельные шаблонные секции (до укладки в пазы) и полюсные катушки (до насадки на полюс) машин переменного и постоянного тока испытываются индуктивным методом с помощью двух электромагнитных скоб или стержневым электромагнитом.

Технические характеристики прибора ИВЗ-17:

Комплектация ИВЗ-17

• -двойной щуп
• -высоковольтный щуп
• -заземление
• инструкция по эксплуатации и паспорт.

ИВЗ относятся к технологическому оборудованию и аттестации не подлежат.

Дополнительная комплектация:

• - электронные скобы,
• - стержневой электромагнит,
• - устройство с двумя электромагнитами.
