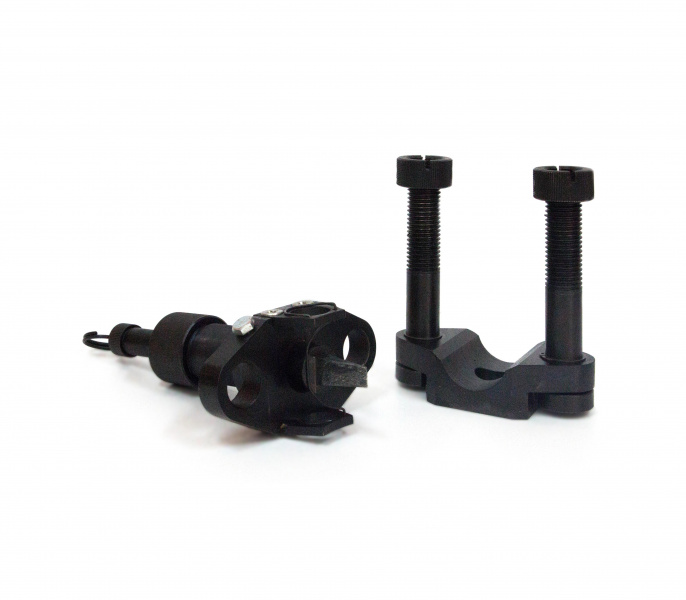

УДПК — устройство дистанционного прокола кабеля

Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм²) на землю, с целью предотвращения возможности поражения персонала электрическим током. Устройство позволяет производить не менее 1000 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 110 мм,  с наружным диаметром от 25 до 65 мм включительно и сечением жил до 240 мм² включительно в исполнении кабелей марок АСБ ААБ и их аналогами и до 500 мм² включительно в исполнении кабелей марок АПвПуг и АПвВнг и их аналогами .

• Действие устройства УДПК основано на использовании энергии расширяющих пороховых газов. В качестве источников энергии применяются монтажные патроны.
• Прокол кабеля осуществляется за один выстрел с применением патронов Д4. Управление устройством производится дистанционно с помощью полимерного троса.
• Для прокола устройство надежно закрепляется на кабеле с помощью натяжного механизма.

Технические характеристики

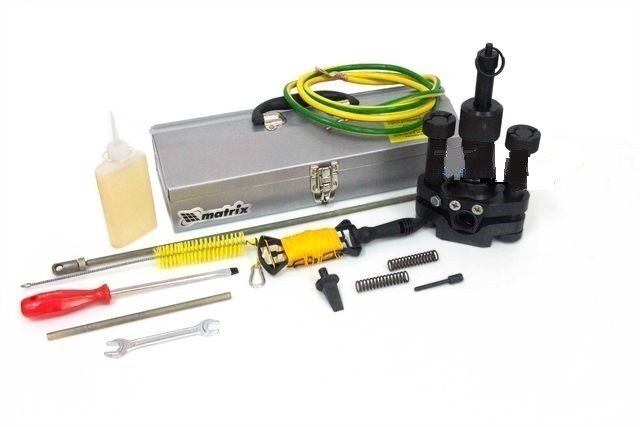

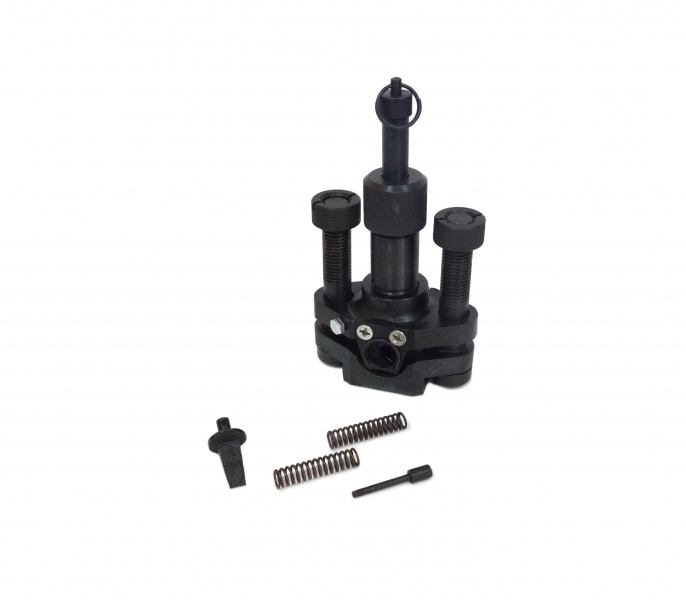

Комплект поставки

Сравнительная таблица технических характеристик устройств прокола кабеля

Гарантия

• Гарантированное количество выстрелов - 1000, минимальное гарантированное количество резок 600 на 3 пробойника (ножа) при условии соблюдения правил транспортировании, хранения, эксплуатации.
• Гарантийный срок - 1 год со дня ввода в эксплуатацию.
• Срок службы - не менее 6 лет.

Меры предосторожности при работе с устройством УДПК:

1. Прокол кабеля должны выполнять два работника: один из них непосредственно производит прокол, а второй наблюдает.
2. Специалист, производящий прокол кабеля, должен работать в защитной каске с прозрачным экраном, в диэлектрических перчатках, стоять на изолирующем основании. РАБОТАТЬ БЕЗ ИНДИВИДУАЛЬНЫХ СРЕДСТВ ЗАЩИТЫ ЗАПРЕЩАЕТСЯ!
3. Перед установкой устройства на кабель, предназначенного для прокола, последнее должно быть заземлено с помощью болта, расположенного на основе устройства.
4. При наличии опасности возгорания соседних кабелей или других предметов в каждом случае прокалываемый кабель вместе с устройством для прокола должен быть закрыт защитным экраном, специально разработанным для этой цели.

• расстегивать чеку устройства УДПК до окончания всех вспомогательных операций по установке устройства и прокладке шнура. Расстегивать чеку необходимо только непосредственно перед выстрелом, когда рядом с устройством УДПК, закрепленным на кабеле, кроме лица, производящего прокол, никого нет;
• работа неисправным устройством. Если в процессе подготовки к работе или во время работы будет замечена неисправность, устройство необходимо сдать в ремонт;
• производить разборку устройства для ремонта на рабочем месте;
• передоверять устройство УДПК другим лицам;
• использование патронов, срок годности которых истек. При работе с устройством следует применять патроны ЗАВОДСКОЙ зарядки;
• разведение открытого огня и курение на расстоянии менее 5 м от патрона;
• при осечке разряжать устройство ранее, чем через 1 минуту и производить холостые выстрелы;
• ПЕРЕНОСИТЬ УСТРОЙСТВО В ЗАРЯЖЕННОМ СОСТОЯНИИ.

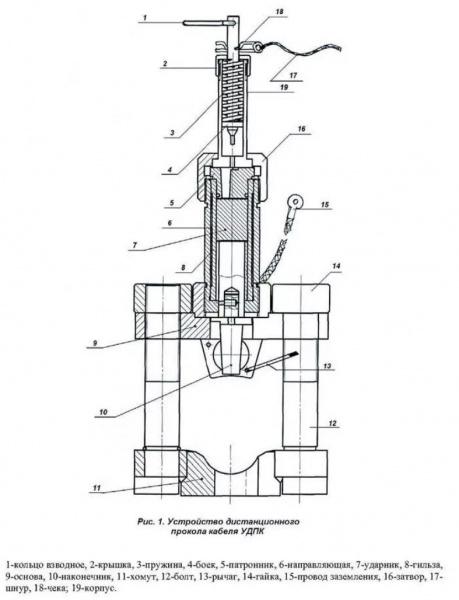

Подготовка и работа  устройства  прокола кабеля УДПК

1. Перед началом работы необходимо удалить людей, кроме оператора и его помощника, на безопасное расстояние и обеспечить невозможность внезапного появления посторонних.
2. Проверить исправность устройства, осмотрев его детали, основания - на отсутствие трещин, болты - на отсутствие забоин, мешающих нормальной сборке, рычаг 13 - на свободное качание и возврат в исходное положение.
3. Проверьте перемещение ударника 7, выход бойка 4 за зеркало затвора в пределах 1,5-2 мм, упругость пружины 3.
4. Заземлите основу 9 устройства винтом с помощью специального гибкого медного провода заземления 15 на зачищенный до блеска контур заземления или кабельную конструкцию в коллекторе, на заземлитель или броню кабеля в котловане и т.п.
5. Отверните гайки 14 и, используя диэлектрические перчатки, поверх которых должны быть надеты брезентовые рукавицы, заведите хомут 11 под кабель и, с помощью гаек 14, надежно закрепите основу 9 устройства.
6. Положите шнур 17 в безопасное место так, чтобы чека 18 находилась рядом со стволом 19.
7. Оттяните за кольцо взводное 1 боек 4 и вставьте чеку 18 в отверстие бойка и застегните ее.
8. Отверните затвор 16, вставьте в патронник 5 патрон.
9. Наверните на направляющую 6 затвор 16, придерживая рукой корпус в таком положении, чтобы направление выдергивания чеки соответствовало заданному направлению, при этом следите за тем, чтобы затвор 16 был полностью навернут на направляющую 6 и плотно прижимал корпус к патроннику 5, таким образом, ударно-спусковой механизм взведен и устройство подготовлено к выстрелу (проколу кабеля).
10. Еще раз проверьте правильность прокладки шнура 17 на отсутствие каких-либо помех, и если нет нарушений, аккуратно расстегните чеку.
11. Быстро, и не касаясь шнура, отойдите на заранее предусмотренное место к его концу.
12. Убедитесь в том, что соблюдены все условия безопасности для окружающих и для себя и резко дерните за шнур. Произойдет выстрел. Образующиеся при выстреле пороховые газы разгоняют ударник 7 с пробойником 10, который проколет кабель.
13. После выстрела потяните шнур, покачивая при этом устройство на кабеле, для того чтобы убедится, что кабель не находиться под напряжением.
14. ВНИМАНИЕ! Подходить к устройству можно только спустя 3 минуты, после выдергивания чеки.
15. Если выстрел произошел, то подойдите на расстояние, с которого отчетливо виден рычаг 13, и определите качество прокола по положению рычага.
16. Подденьте отверткой за буртик наконечника 10 через фасонное отверстие упора основы 9, и как рычагом, покачивая отвертку, выдерните наконечник из отверстия в кабеле.
17. Отверните гайки 14 с болтом 12 и, снимите устройство с кабеля.
18. Отверните затвор 16, выньте патронник 5 из направляющей 6 и с помощью извлекателя выбейте стреляные гильзы.
