299 998 руб./шт цена с учетом НДС (20%)
Поверка включена в стоимость | ||
| ||
| ||
| Устройство для проверки автоматических выключателей (до 12 кА) САТУРН-М1 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Россия Гарантия 12 месяцев Госреестр РФ 68019-17 до 17.07.2027 Варианты написания САТУРН-1М Назначение устройства "Сатурн-М1":
Испытательное устройство "Сатурн-М1" предназначено для проверки и настройки автоматических выключателей с тепловыми и электромагнитными расцепителями присоединений 220-380 В частоты 50 Гц, а также для проверки характеристик средств релейной защиты присоединений 6-35 кВ и оценки тока короткого замыкания (КЗ) цепи фаза-нуль присоединений 380 В и тока КЗ на шинах 380 В.

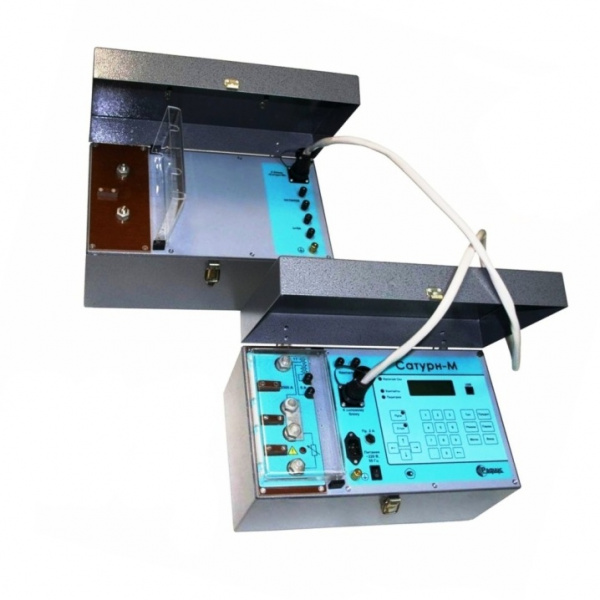

Устройство "Сатурн-М1" представляет собой двухблочное устройство, состоящее из полностью аналогичного "Сатурну-М" базового блока и силового блока, соединяемых при работе кабелем. Базовый блок может использоваться автономно, аналогично устройству "Сатурн-М".
Устройство "Сатурн-М1" обеспечивает возможность проверки характеристик подключенных непосредственно к электросети автоматических выключателей без нагрузочного трансформатора путем создания искусственного замыкания за местом установки проверяемого аппарата с плавным регулированием значения тока тиристорами с измерением его эффективного значения и времени отключения аппарата.
Устройство "Сатурн-М1" обеспечивает возможность проверки характеристик автоматических выключателей совместно с нагрузочным трансформатором НТ-12, при этом оно используется для регулирования первичного тока, измерения эффективного значения вторичного тока и времени отключения проверяемого аппарата.
Устройство "Сатурн-М1" обеспечивает возможность проверки средств РЗА присоединений 6-35 кВ вторичным током совместно с нагрузочным трансформатором, при этом оно используется для регулирования первичного тока трансформатора, измерения эффективного значения вторичного тока, установки заданной длительности протекания тока и измерения времени срабатывания защиты.
Устройство "Сатурн-М1" обеспечивает возможность проверки характеристик релейной защиты электрических присоединений 6-35 кВ первичным током без нагрузочного трансформатора от сети 380/220 В при значениях тока до 12000 А.
Устройство "Сатурн-М1" обеспечивает возможность оценки тока короткого замыкания (КЗ) цепи фаза-нуль или фаза-фаза присоединений 380 В для выбора характеристик релейной защиты, плавких вставок и автоматических выключателей.
Основные технические характеристики устройства "Сатурн-М1":
Параметр Значение Диапазон регулирования и измерения тока в схеме без нагрузочного трансформатора, А 30 - 12000 Диапазон регулирования первичного тока в схеме с нагрузочным трансформатором, А 0,5 - 300 Диапазон измерения тока - cо встроенным трансформатором тока, А
- с внешним трансформатором тока, кА
10 - 2500
0,1 - 99,99Диапазон задания и измерения длительности протекания тока и времени отключения аппарата, с 0,01 - 99,99 Диапазон регулирования угла открытия тиристоров, % 1 - 100 Диапазон задания роста угла открытия тиристоров, % 1 - 10 Относительная погрешность измерения эффективного значения тока в рабочем диапазоне и времени измерения не менее 0,02 с, % 8 Абсолютная погрешность измерения времени отключения аппарата и установки заданной длительности тока, не более, с 0,01xТизм + 0,01 Напряжение питания, В/Гц 220/50 Потребляемая мощность по цепям питания, ВA 40 Габаритные размеры базового/силового блоков, мм, не более 400 х 235 х 230 Масса, кг, не более - базового блока "Сатурн-М1"
- силового блока "Сатурн-М1"
12
12Дополнительная комплектация САТУРН-М1:
(Поставляется по отдельному заказу)
ЛАТР 2.5 - автотрансформатор
НТ-12 - нагрузочный трансформатор
СР - резистор согласующий
ТМ-0,66Р-5 - трансформаторный датчик тока -
