ПЗУ-1 (16мм) ЭНЗА — заземление переносное (для воздушных линий до 1 кВ, без спуска)

Назначение ПЗУ-1

• Предназначено для защиты работающих на отключенных участках воздушных линий от поражения электрическим током в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения.
• Допустимый диапазон рабочих температур от -45°С до +45°С.
• Относительная влажность воздуха до 80% при 20°С.

Технические данные на ПЗУ-1

Заземление выполнено в трехфазном исполнении и состоит:

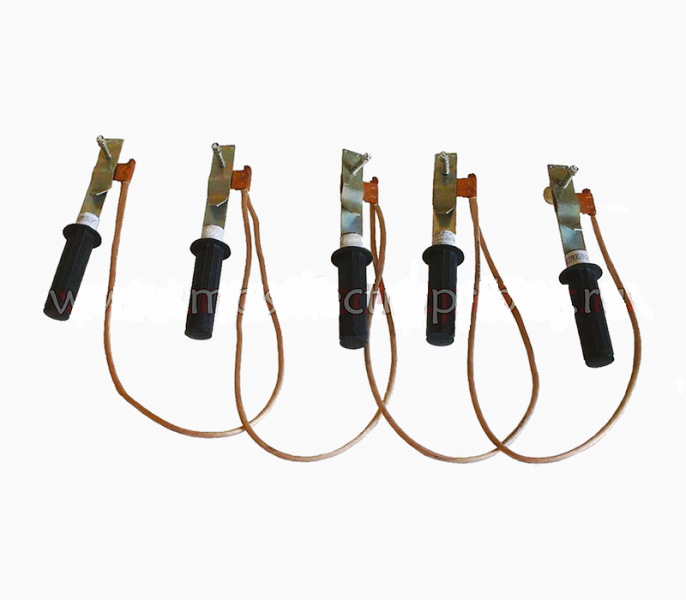

из пяти стальных фазных зажимов прищепочного типа, заземляющего медного провода в прозрачной полихлорвиниловой оболочке, дюралюминиевой заземляющей струбцины винтового типа с изолирующей рукояткой изолирующей штанги.

Конструкция зажима обеспечивает возможность наложения заземления на провода сечением от 6 до 160 мм². Проводник изготовлен из гибких медных жил. Для защиты проводника от излома, в местах его подсоединения к зажимам и струбцине, имеются оболочки в виде пружин из гибкой стальной проволоки.

Штанги для наложения и снятия заземления выполнены из полихлорвиниловой трубки с высокими диэлектрическими и механическими свойствами.

Конструкция заземления отвечает требованиям безопасности по ГОСТ 12.2.007.0-75 и «Инструкции по применению и испытанию средств защиты, используемых в электроустановках.» М 2003

Порядок работы

 Заземление извлечь из чехла, проверить комплектность и ознакомиться с техническим описанием и инструкцией по эксплуатации. Вращая винтовую ось заземляющей струбцины с помощью изолирующей рукоятки, закрепить струбцину к заземляющей шине или временному заземляющему электроду. Поочередно наложить фазные зажимы на провода воздушной линии. Снятие заземления с линии осуществляется в обратной наложению последовательности.

После работы в режиме короткого замыкания, заземление должно изыматься из эксплуатации.

Комплект поставки:

• Заземление переносное ПЗУ-1 ЭНЗА -1 шт.
• Изолирующая штанга переносного заземления -5 шт.
• Чехол -1 шт.
• Техническое описание и инструкция по эксплуатации -1 шт.
