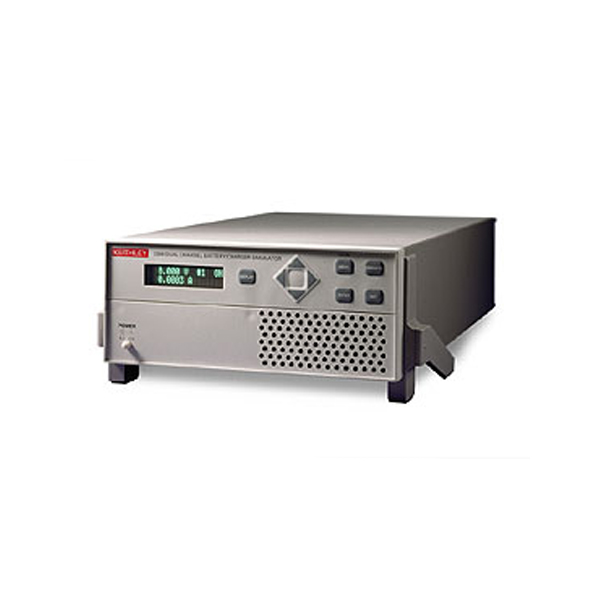

2306-PJ - cимулятор батарей и зарядных устройств

Функции симулятора батарей и зарядных устройств 2306-PJ:

Двухканальный симулятор батарей питания Keithley 2306PJ предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2306PJ может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение - 100нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра. В отличии от Keithley 2302 модель Keithley 2306PJ имеет второй канал для имитации работы зарядных устройств.

Канал 1 - имитатор батарей
Канал 2 - имитатор зарядного устройства

Технические характеристики симулятора батарей и зарядных устройств 2306-PJ

Напряжение постоянного тока на выходе

• Выходное напряжение 0...15 В
• Погрешность по напряжению:

канал 1 ±(0,05% +3 м В)
канал 2 ±(0,05% +10 м В)

• Программируемое разрешение:

канал 1 1 м В
канал 2 10 м В

• Погрешность считывания ±(0,05%+3 м В)
• Разрешение считывания 1 м В
• Время установки выходного напряжения 5 мс
• Нестабильность при подключенной нагрузке 0,01%+2 м В
• Нелинейность 0,5 м В
• Усреднение показаний 1...10
• Время отклика, типичное:

канал 1 < 40 мкс
канал 2 < 50 мкс

Регулируемый выходной импеданс

канал 1:

• Диапазон регулировки 0...1 Ом
• Шаг 0,01 Ом

Постоянный ток

• Непрерывное среднее выходного тока

канал 1:
если канал 2 выключен
Imax=50 Вт/(Uуст в канале 1 + 6 В); 5 А (максимум)
если канал 2 включен
Imax=(50 Вт-P потреб. в канале 2 )/(Uуст в канале 1 + 6 В); 5 А (максимум)
канал 2:
если канал 1 выключен
Imax=50 Вт/(Uуст в канале 2 + 6 В); 5 А (максимум)
если канал 1 включен
Imax=(50 Вт-P потреб. в канале 1 )/(Uуст в канале 2 + 6 В); 5 А (максимум)

• Значение тока в режиме эмуляции программируемой электронной нагрузки:

канал 1:
если канал 2 выключен
3 А (максимальное) при 0-5 В
снижение на 0,2 А/на вольт при 5-15 В
если канал 2 включен
I=(50 Вт-P потреб. в канале 2 )/5; 3 А (максимум) при 0-5 В
снижение на 0,2 А/на вольт при 5-15 В
канал 2:
если канал 1 выключен
3 А (максимальное) при 0-5 В
снижение на 0,2 А/на вольт при 5-15 В
если канал 1 включен
I=(50 Вт-P потреб. в канале 1 )/5; 3 А (максимум) при 0-5 В
снижение на 0,2 А/на вольт при 5-15 В

• Погрешность по току ±(0,16%+5 мА)
• Программируемое разрешение 1,25 мА
• Погрешность считывания

канал 1:
±(0,2% +200 мкА) в диапазоне 5 А
±(0,2% +20 мкА) в диапазоне 500 мА
канал 2:
±(0,2% +200 мкА) в диапазоне 5 А
±(0,2% +1 мкА) в диапазоне 5 мА

• Разрешение считывания:

канал 1:
100мкА в диапазоне 5 А
10мкА в диапазоне 500 мА
канал 2:
100мкА в диапазоне 5 А
0,1мкА в диапазоне 5 мА

• Нестабильность при подключенной нагрузке: 0,01%+1 мА
• Нелинейность: 0,5 мА
• Усреднение показаний: 1 – 10

Импульсный ток

• Уровень запуска:

канал 1:
или в диапазоне 5 А
5 мА...5 А в поддиапазоне 5 А с шагом 5 мА
1 мА...1 А в поддиапазоне 1 А с шагом 1 мА
0,1 мА...100 мА в поддиапазоне 100 мА с шагом 100 мкА
или в диапазоне 500 мА
0,5 мА...500 мА в поддиапазоне 500 мА с шагом 0,5 мА
0,1 мА...100 мА в поддиапазоне 100 мА с шагом 0,1 мА
100 мкА...10 мА в поддиапазоне 10 мА с шагом 100 мкА
канал 2:
5 мА-5 А с шагом 5 мА

• Задержка запуска 0...100 мс с шагом 10 мкс
• Внутренняя задержка запуска 15 мкс
• Высокий/низкий/средний уровень

Измерение апертуры: 33,3 мкс...833 мс с шагом 33,3 мкс
Усреднение показаний: 1 – 100

• Погрешность по импульсному току:

Общие характеристики симулятора батарей и зарядных устройств 2306-PJ

• Интерфейс IEEE-488.2 (SCPI)
• Дисплей двухстрочный, 16-ти символьный VFD
• Питание 100...120, 220...240 В ±10%

• Размеры 89х213х411 мм
• Масса 3,2 кг
