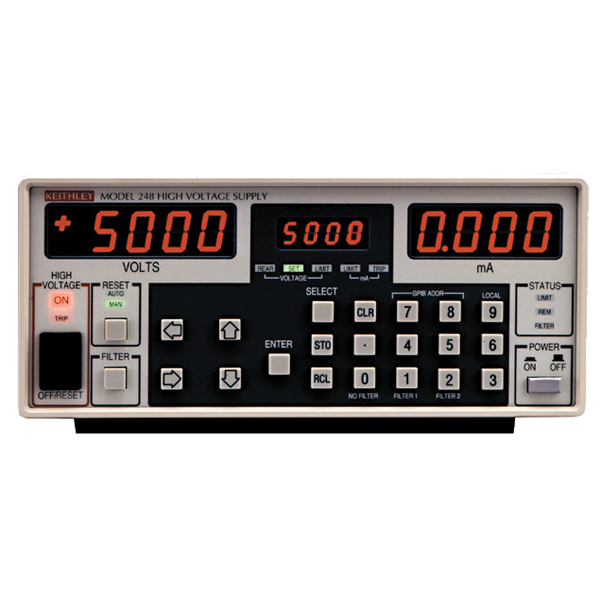

248/E - высоковольтный источник питания

Функции высоковольтныго источника питания 248/E:

Источник питания Keithley 248/E предназначен для тестирования электронных устройств, проверки тестируемых устройств на удовлетворение требованиям электробезопасности, тестирование устройств на «выход из строя», тестирование изоляции на пробой и токов утечки, в прецизионных измерениях характеристик материалов и параметров приборов с высоким сопротивлением, а также в измерениях тока и напряжения.

Технические характеристики высоковольтныго источника питания 248/E:

• 2 цифровых 4-х разрядных дисплея
• 2 отключаемых избирательных фильтра
• Выходное напряжение и ток при использовании фильтров в режиме ограничения по напряжению:
  без фильтров. Выходное напряжение: 0...±5000 В. Максимальный выходной ток: 5 мА.
  фильтр 1. Выходное напряжение: 0...±3000 В. Максимальный выходной ток: 5 мА.
  фильтр 2. Выходное напряжение: 0...±5000 В. Максимальный выходной ток: 3 мА.
• Возможность смены полярности
• Погрешность по напряжению
  установки: ±(0,01%Uуст+0,05%диапазона)
  дисплея: ±1 В
• Разрешение по напряжению 1 В
• Нестабильность выходного напряжения при изменении тока нагрузки от 0 до 100% - 0,005% (типичное)
• Выходное напряжение и ток при использовании фильтров в режиме ограничения или отключения по току:
  без фильтров или фильтр 1. Выходное напряжение: 0...1500 В. Ток: 0,4 мА до 5,25 мА.
  фильтр 2. напряжение: 0...1500 В. Ток: 0,4 мА до 3,25 мА.
  без фильтров или фильтр 1. Выходное напряжение: 1500...5000 В. Ток: 0,5 мА до 5,25 мА.
• фильтр 2. напряжение: 1500...5000 В. Ток: 0,5 мА до 3,25 мА.
• Пульсации по напряжению (среднеквадратичное значение):
  без фильтров: 0,002% от шкалы
  фильтр 1 или фильтр 2: 1 мВ (до 1 кВ); 2 мВ (до 3 кВ)
  фильтр 2: 3 мВ (до 5 кВ)
• Погрешность по току:
  установки: ±(0,01%Iуст+2,5 мкА)
  дисплея: ±1 мкА
• Разрешение по току: 1 мкА
• Индикаторы режимов
• Режим мониторинга. На специальных разъемах формируются напряжения от 0 до 10 В, которые могут быть использованы для наблюдения за выходным напряжением и током. Погрешность ±0,2% от диапазона. Выходной импеданс < 1 Ом.
• Режим внешнего управления. В этом режиме внешнее напряжение управляется внешним входным сигналом от 0 до 10 В. Погрешность ±0,2% от диапазона. Входной импеданс < 1 МОм.
• Интерфейс GPIB (IEEE-488)
• Питание 100...120, 220...240 В ±10%
• Размеры 89 х 206 х 406 мм
• Масса 3,7 кг


Комплект поставки 248/E:
