КВЦ-120 (класс точности 0,5%) - киловольтметр спектральный цифровой

Назначение киловольтметра КВЦ-120:

Киловольтметр предназначен для измерения напряжений постоянного и переменного тока до 120 кВ. На дисплее киловольтметра одновременно отображаются уровни действующего, амплитудного и среднего напряжений, что позволяет оценить форму и искажения измеряемого напряжения.

Киловольтметр представляет из себя простой эргономичный прибор, безопасный и удобный в эксплуатации.

Особенности киловольтметра КВЦ-120:

Установка предназначена для работы при температуре окружающего воздуха от –10 до +40 ^oC и относительной влажности до 80% при температуре 25 ^oC.

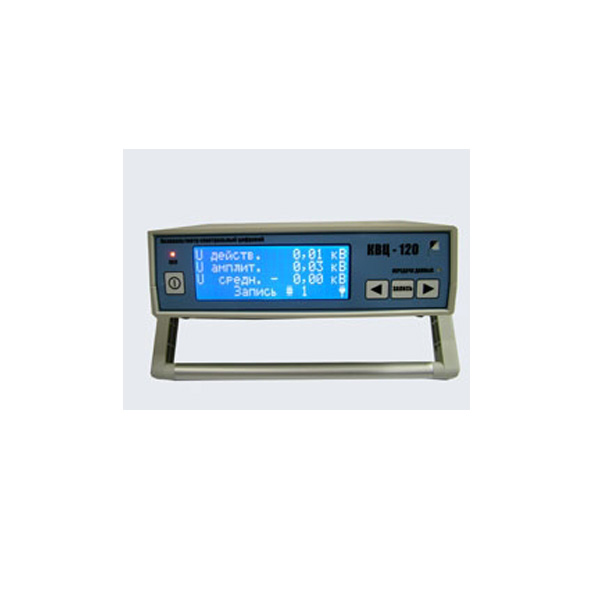

Киловольтметр представляет собой переносное устройство, состоящее из двух приборов, высоковольтного делителя и измерительного блока, которые соединены между собой кабелем. Измеряемое напряжение подаётся на высоковольтный делитель, который может быть удалён от измерительного блока, чем обеспечивается высокая безопасность работы с киловольтметром. Кроме того, для увеличения безопасности измеряемое напряжение подключается к киловольтметру через высоковольтный разъём.

Киловольтметр позволяет сделать до семи записей измеряемого напряжения длительностью не менее 0,75 сек каждая, которые потом можно проанализировать с помощью персонального компьютера.

Кроме того, с помощью подключенного к киловольтметру персонального компьютера можно наблюдать форму и спектр измеряемого напряжения в режиме реального времени, а также оценить качество электроэнергии по ГОСТ 13109-97 “ЭЛЕКТРИЧЕСКАЯ ЭНЕРГИЯ. СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ. НОРМЫ КАЧЕСТВА ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ В СИСТЕМАХ ЭЛЕКТРОСНАБЖЕНИЯ ОБЩЕГО НАЗНАЧЕНИЯ”

Технические характеристики киловольтметра КВЦ-120:

• Диапазон измеряемого входного переменного синусоидального напряжения: 0…120 кВ.
• Максимальное значение измеряемого напряжения 200 кВ.
• Входное сопротивление 500 МОм ±0,1%.
• Длина соединительного кабеля 5 м.
• Длина высоковольтного измерительного кабеля не менее 3 м.
• Предел допустимой приведённой основной погрешности ±0,5%.
• Электропитание от сети 50 Гц, 220 В или от аккумуляторов.
• Габаритные размеры измерительного блока 285х70х250 мм.
• Масса измерительного блока не более 2 кг.
• Габаритные размеры высоковольтного делителя 270х660х290 мм.
• Масса высоковольтного делителя не более 8 кг.

Комплект поставки КВЦ-120 (класс точности 0,5%):
