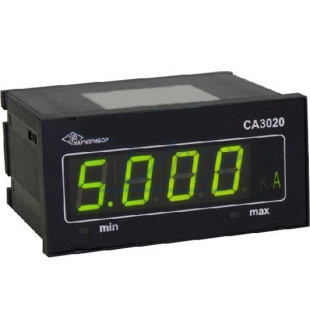

СА3020 - амперметр цифровой щитовой

Назначение амперметра СА3020:

Амперметр СА3020 выпускается в трех модификациях в зависимости от номинального значения измеряемого тока. При заказе амперметра, требуется уточнять, с каким номинальным значением тока Вы будете работать: 1 А, 2 А или 5 А.

• Номинальное значение измеряемого тока, Iн-1 А (СА3020-1), 2 А (СА3020-2) или 5 А (СА3020-5);
• Диапазон измеряемых токов от 0,01 Iн до 1,5 Iн;
• Частотный диапазон измеряемых токов от 45 до 850 Гц;
• Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого тока;
• Напряжение питания - сеть переменного тока напряжением (85-260) В и частотой (47-65) Гц или постоянное напряжение (120 - 300) В;
• Потребляемая мощность не более 4 ВА;
• Габариты 144x72x190 мм;
• Масса не более 0,55 кг;
• Мощность, потребляемая измерительной цепью амперметров серии 3020, не превышает: для СА3020-1 – 0,12 ВA; для СА3020-2 – 0,25 ВA; для СА3020-5 – 0,6 ВA.

Амперметры имеют возможность установки по интерфейсу RS-485 (гальванически развязаному) коэффициентов трансформации ИТТ (Кт) в диапазоне от 1 до 30000 и индицируют значение измеряемого тока с учетом установленного коэффициента трансформации ИТТ в амперах или килоамперах.

Кроме функции измерения амперметры реализуют функцию контроля минимального и максимального допустимых значений измеряемого тока. Выход измеряемого тока за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле. Диапазон установки уставок нижнего допускаемого значения измеряемого тока от (0,02 Iн*Кт) до (1,48 Iн*Кт). Диапазон установки уставок верхнего допускаемого значения измеряемого тока от 0,03 Iн*Кт до 1,49 Iн*Кт.
