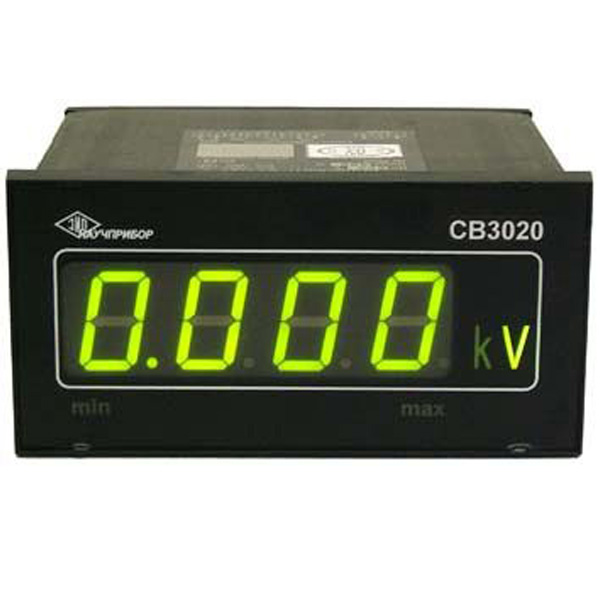

СВ3020 - вольтметр цифровой щитовой

Технические характеристики вольтметра СВ3020:

Вольтметр СВ3020 выпускается в 2 модификациях, которые отличаются номинальным значением измеряемого напряжения: 100 В и 250 В. При заказе вольтметра, требуется уточнять, с каким номинальным напряжением Вы будете работать.

• Номинальное значение напряжения - 100 В (СВ3020-100) или 250 В (СВ3020-250);
• Диапазон измерения от 0,1Uн до 1,5Uн (для СВ3020-100), от 0,1Uн до 1,2Uн (для СВ3020-250);
• Частотный диапазон измеряемых напряжений от 45 до 850 Гц;
• Пределы основной допускаемой приведенной погрешности ±0,2% к номинальному значению измеряемого напряжения;
• Напряжение питания - сеть переменного тока напряжением (85-250) В и частотой (47-65) Гц или постоянное напряжение (120-300) В;
• Потребляемая мощность не более 4 ВА;
• Габариты 144x72x175 мм;
• Масса не более 0,5 кг.
• Мощность, потребляемая измерительной цепью вольтметров серии 3020, не превышает 0,1 ВA.

Вольтметр имеет возможность установки по интерфейсу RS-485 (гальванически развязаному) коэффициентов трансформации ИТН (Кн) в диапазоне от 1 до 30000 и индицирует значение измеряемого напряжения с учетом установленного коэффициента трансформации ИТН в вольтах или киловольтах.

Кроме функции измерения вольтметр реализует функцию контроля минимального и максимального допустимых значений измеряемого напряжения. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.

Диапазон установки уставок нижнего допускаемого значения измеряемого напряжения от 0,1Uн*Кн до 1,48Uн*Кн (для СВ3020-100) и от 0,11Uн*Кн до 1,18Uн*Кн (для СВ3020-250). Диапазон установки уставок верхнего допускаемого значения измеряемого напряжения от 0,2Uн*Кн до 1,49Uн*Кн (для СВ3020-100) и от 0,2Uн*Кн до 1,19Uн*Кн (для СВ3020-250).

Комплект поставки СВ3020:
