Производитель СНГ Гарантия 18 месяцев Госреестр РФ 77211-20 до 16.01.2025 Межповерочный интервал 18 месяцев Варианты написания СА7100-2,CA7100-2,CA7100-2 Назначение моста переменного тока СА7100-2:

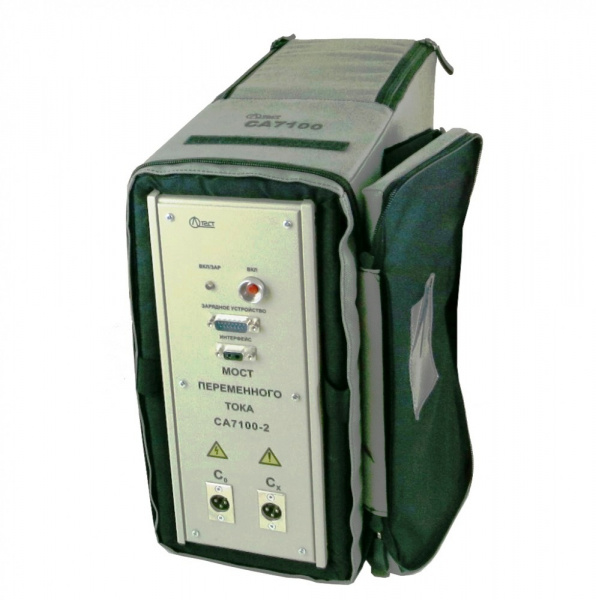

Мост переменного тока высоковольтный автоматический СА7100-2 предназначен для измерения тангенса угла потерь и электрической емкости, напряжения и частоты переменного тока при диагностике изоляции высоковольтного оборудования. Проводит испытания силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.
Особенности и преимущества высоковольтного моста переменного тока СА7100-2:
- Измерение тангенса угла потерь, электрической емкости;
- Наличие встроенного эталонного конденсатора;
- Полная электробезопасность персонала при работе с прибором благодаря использованию волокно-оптического кабеля;
- Измерение больших емкостей с использованием Расширителя диапазона СА7150;
- Дифференциальный контроль изоляции объектов, находящихся под рабочим напряжением, с использованием Устройства согласования автоматизированного СА7140;
- Возможность эксплуатации в стационарных и передвижных лабораториях.
Технические характеристики высоковольтного моста СА7100-2:
Наименование величины Диапазон измерения Допускаемая погрешность измерения Тангенс угла потерь tgδx 0…1 ± (1·10-4 + 0,01·|tgδx|) при использовании внешнего эталонного конденсатора без учета его погрешности ± (1,5·10-4 + 0,01·|tgδx|) при использовании встроенного эталонного конденсатора Емкость 0…С0*·10 000 ± 1·10-2 % при использовании внешнего эталонного конденсатора без учета его погрешности ± 5·10-2 % при использовании встроенного эталонного конденсатора Испытательное напряжение ≤ 10 кВ при использовании встроенного эталонного конденсатора ± 1,5 % Частота 49…51 Гц ± 0,1 Гц С0 — емкость эталонного конденсатора: емкость внешнего эталонного конденсатора должна быть в пределах – от 10 до 10 000 пФ; емкость встроенного эталонного конденсатора – от 25 до 55 пФ (точное значение указано в Руководстве по эксплуатации п.2.3) Параметр Значение Общие характеристики Электропитание комплекта Блок измерительный – от встроенного аккумулятора;
Блок управления – 220/230 В, 50 Гц или от бортовой сети передвижной лаборатории 12 ВВремя непрерывной работы от полностью заряженного аккумулятора 50 часов Рабочие условия применения:
- температура окружающего воздуха
- относительная влажность воздуха
-10…40 °С
до 80 % при температуре 25°С без конденсацииРазмеры блока измерительного, не более: 120×315×415 мм Масса блока измерительного, не более 14 кг Комплект поставки СА7100-2
№ Наименование Количество 1 Блок измерительный СА7100-2 1 2 Блок управления (БУ) 1 3 Кабель переходной КП4 (для подключения БУ) 1 4 Зарядное устройство 1 5 Кабель питания сетевой 220 В 50 Гц 1 6 Кабель питания от бортовой сети 12 В 1 7 Устройство тестирующее СА7135 1 8 Кабель измерительный КИ1, длина 10 м 1 9 Кабель измерительный КИ2, длина 1,5 м 1 10 Кабель измерительный высоковольтный КИ3, длина 25 м 1 11 Кабель переходной КП2 (разъем XLR-M – два зажима типа «крокодил») 1 12 Перемычка БИ 1 13 Кабель интерфейсный USB2AA/2 1 14 Кабель волоконно-оптический (ВОК2) (длина определяется при заказе в диапазоне от 3 до 30 м) 1 15 Сумка 7100-2 1 16 Сумка укладочная 1 17 Сумка кабельная 1 18 Многозначная коммутируемая мера емкости (МКМЕ) 1 19 Заглушка экранирующая 1 20 Комплект запасных частей 1 21 Программное обеспечение Моста (диск инсталляционный) 1 22 Руководство по эксплуатации. Часть 1. Техническая эксплуатация 1 23 Методика поверки СА7100 Разработана и утверждена ФГУП ВНИИМС 28 августа 2019 г. 1 24 Паспорт 1 25 Схемы включения оборудования при проведении измерений параметров изоляции Мостами переменного тока СА7100 1 Дополнительная комплектация СА7100-2
- ИПРН, источник переменного рабочего напряжения
- СА7190, трансформатор повышающий
- СА7150, расширитель диапазона
- СА7140 с кабелями 2х100 м, устройство согласования с кабелями 2х100 м
Аналоги СА7100-2
- Тангенс-2000, измеритель параметров изоляции
- СА7100-3, высоковольтный мост переменного тока
- ПАРМА ТЕНЗОР-2, измеритель параметров изоляции
Модификации СА7100-2
- СА7100-2, высоковольтный мост переменного тока
- СА7100-2К, комплект диагностический мобильный
- СА7100-2КП, комплект диагностический передвижной с тележкой
-
