Комплекс диагностический мобильный СА7100-2К

Назначение комплекта диагностического мобильного СА7100-2К:

Комплект диагностический СА7100-2К создан на базе Моста переменного тока высоковольтного автоматического СА7100-2 и предназначен для стационарного использования в составе передвижной лаборатории, выполняющей испытания высоковольтного оборудования, а именно силовых трансформаторов, реакторов, измерительных трансформаторов, нысоковольтных вводов, выключателей, разрядников, конденсаторов.

Описание комплекта диагностического СА7100-2К:

Комплект СА7100-2К представляет собой Мост переменного тока высоковольтный автоматический СА7100-2 в расширенной комплектации, включающей:

1. Мост СА7100-2 (базовая комплектация) – предназначен для измерения тангенса угла диэлектрических потерь и электрической емкости, напряжения и частоты переменного тока;
2. Коммутатор высоковольтный СА7161 – предназначен для переключения вариантов измерительных схем («прямая» – «инверсная»);
3. Источник переменного рабочего напряжения ИПРН – предназначен для формирования рабочего напряжения при измерении тангенса угла потерь и емкости. Обеспечивает преобразование сетевого напряжения 220/230 В 50 Гц в напряжение от 1 до 10 кВ. В условиях наличия токов влияния ИПРН позволяет проводить измерение по методу «двух отсчетов» (режим смены фаз). При этом процесс установки напряжения, процесс измерения С и tgδ, а также поворот фазы рабочего напряжения на 180° полностью автоматизирован.

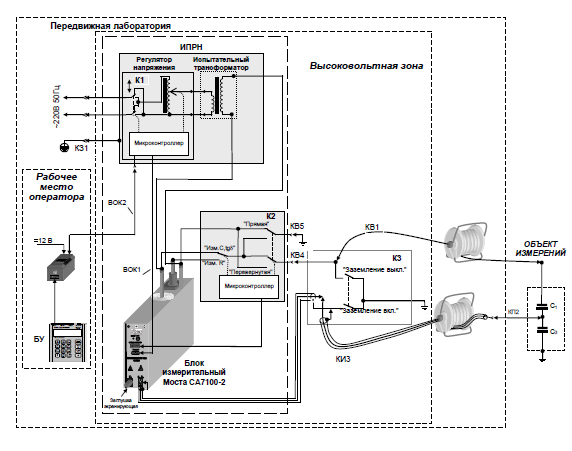

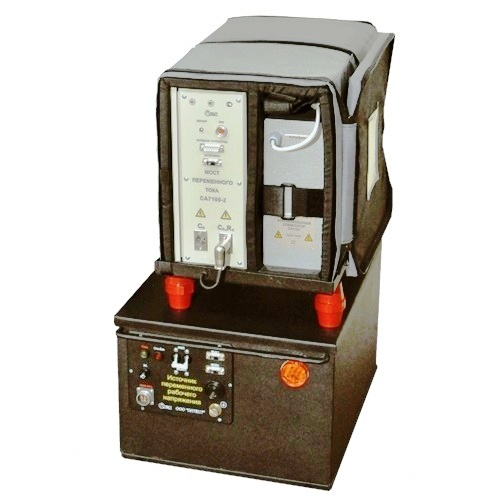

ИПРН закрепляется в огражденной высоковольтной зоне передвижной лаборатории четырьмя болтами. Блок измерительный (БИ) Моста СА7100-2 и Коммутатор СА7161, установленные в амортизирующую сумку, крепятся к подставке, установленной на ИПРН и изолированной относительно его корпуса (изоляция рассчитана на переменное рабочее напряжение 10 кВ). Управление процессом измерения осуществляется с помощью Блока управления (БУ) Моста СА7100-2 или ПК, которые располагаются на рабочем месте оператора вне высоковольтной зоны. Связь БУ с БИ или ПК БИ реализована с помощью волоконно-оптического кабеля ВОК, что обеспечивает полную электробезопасность.

Особенности и преимущества комплекта мобильного СА7100-2К:

• Измерение тангенса угла потерь и электрической емкости;
• Испытательное напряжение переменного тока до 10 кВ;
• Мощность источника испытательного напряжения переменного тока – до 3000 ВА;
• Полная автоматизация процесса измерения. Возможность управления от Блока управления моста СА7100-3 или от ПК;
• Полная электробезопасность персонала при работе с комплектом благодаря использованию волокно-оптического кабеля.

Технические характеристики комплекта диагностического мобильного СА7100-2К:

Комплект поставки СА7100-2К

Дополнительная комплектация СА7100-2К

• СА7150, расширитель
• Тележка, для транспортировки диагностического комплекса СА7100
• СА7140 с кабелями 2х100 м, устройство согласования с кабелями 2х100 м
• Ноутбук с установленным программным обеспечением

Модификации СА7100-2

• СА7100-2, высоковольтный мост переменного тока
• СА7100-2К, комплект диагностический мобильный
• СА7100-2КП, комплект диагностический передвижной с тележкой
