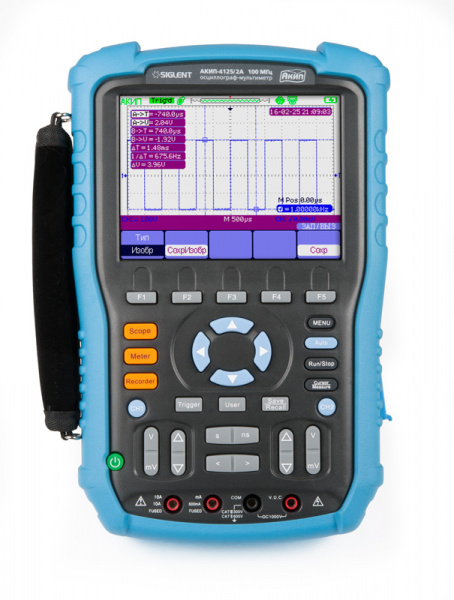

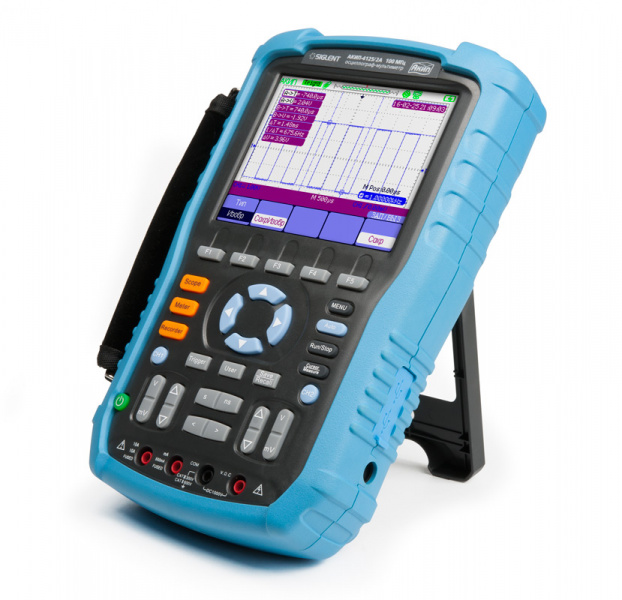

Производитель АКИП Гарантия 12 месяцев Госреестр РФ 63184-16 Межповерочный интервал 12 месяцев Варианты написания АКИП 4125 1А Особенности осциллографа-мультиметра АКИП-4125/1A:
- Цифровой осциллограф, мультиметр, TrendPlot, регистратор

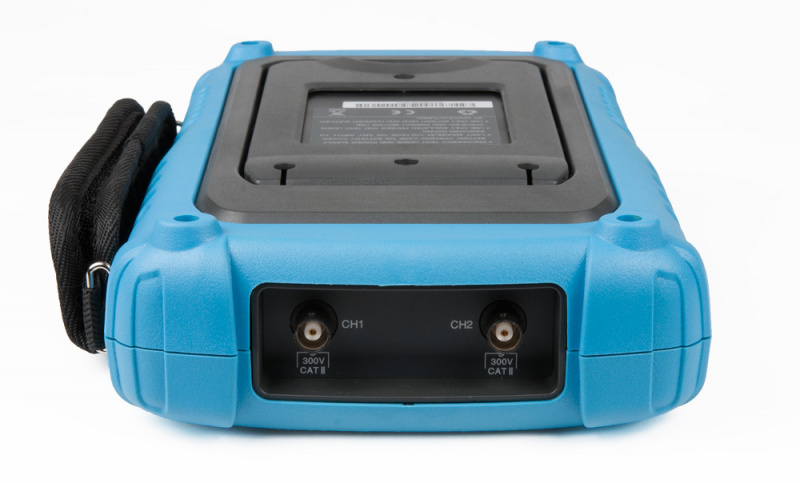

- Осциллограф: 2 канала, полоса пропускания: 60 МГц
- Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц
- Длина памяти 1 МБ на канал (2 МБ при объединении каналов)
- Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
- Математика: БПФ, +, -, х, /
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
- Интерполяция: Sin X/х, линейная
- Режим X-Y
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ (осциллограф), 1,6 МБ (мультиметр); регистратор - 7 МБ
- Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
- Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
- Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
- Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
- Интерфейсы: USB 2.0
- Поддержка подключения внешних USB-накопителей
- ПО: совместимость MS Windows XP, Vista, 7 (32 bit).
- Габаритные размеры 259х163х53.
- Масса 1,5 кг (с аккумулятором).
Технические характеристики осциллографа-мультиметра АКИП-4125/1A
Режим осциллографа Канал вертикального отклонения Параметр Значение Полоса пропускания 0…60 МГц Время нарастания ≤ 5,8 нс Коэффициент отклонения (Коткл.) 2 мВ/дел…100 В/дел Погрешность установки Коткл. ± 3 % Постоянное смещение 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В Входной импеданс 1 МОм ±2% / 18пФ ±3 пФ Максимальное входное напряжение Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III Связь по входу Открытый, закрытый, “земля” Канал горизонтального отклонения Коэффициент развертки (Кразв) 2,5 нс/дел…50 с/дел Погрешность уст. Кразв ±0,005 % Режим работы Основной, ZOOM окна, самописец (ROL), X-Y Синхронизация Ист. синхронизации Канал 1, Канал 2 Режимы запуска разв. Автоколебательный, ждущий, однократный Тип синхронизации По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT) Аналого-цифровое преобразование Разрядность АЦП 8 бит Частота дискретизации 500 МГц на канал (1 ГГц при объединении) Эквивалентная 50 ГГц (для периодического сигнала) Интерполяция Sin (х) /х Объем памяти Быстрая: 20 кБ на канал (40 кБ при объед. каналов) Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов) Режим сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел) Измерения По вертикали Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/-
скважность, фазаИзмерение вр. задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF Курсорные ΔU, ΔT, Δ1/T (вручную), режим «слежение» Режим мультиметра Постоянное и переменное (скз) напряжение Пределы измерения напряжений DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц) Разрешение Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В Входное сопротивление 10 МОм Погрешность Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр Постоянный и переменный (скз) ток Предел измерений 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц) Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА Погрешность измерения ± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А) Сопротивление Предел измерений 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм Разрешение 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм Погрешность ± 1 % ± 5 емр Прозвон цени Порог срабатывания <50 Ом Индикация Непрерывный зв. сигнал f=2 кГц Испытание P-N Макс. ток теста 1,5 мА Напряжение теста 0…2 В Емкость Предел измерений 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ Погрешность ± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр Минимальное измеряемое значение емкости 5 нФ Trendplot Режим просмотра Полный - отображение всех записанных данных Нормальный - отображение последних записанных данных Длина памяти Осциллограф: 800 кБ; Мультиметр: 1,2 МБ Длительность записи Осциллограф: > 18 часов; Мультиметр: > 33 часов Источник сигнала Канал 1 (2), 1 и 2, мультиметр Доп. функции Ручной запуск, курсорные измерения, растяжка (Zoom) Регистратор Коэф. развертки (Кразв.) 100 мс/дел…50 с/дел Длина памяти Внутренняя: 7 МБ при объединении (3,5 на канал) Внешняя: в зависимости от объема USB-flash диска Дополнительные возможности Интерфейс USB 2.0 для сохранения данных и дистанционного управления Математика Сложение, вычитание, умножение, деление, БПФ, инверсия Документирование Запись и воспроизведение до 2500 кадров Сохранение данных Запись формы сигнала в стандартах Bmp, CSV Общие данные Память 10 осциллограмм / 20 профилей (внутр./внеш USB-flash) ЖК-дисплей Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000» Интерфейс USB 2.0 – 2шт (device, host) Универсальное питание ~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы) Условия эксплуатации 0 °С…40 °С; отн. влажность не более 75 % Габаритные размеры 259 × 163 × 53 мм Масса 1,5 кг (с аккумулятором) Комплект поставки АКИП-4125/1А
Наименование Количество Прибор 1 Пробники осциллографа х1/х10 2 Калибратор пробников 1 Кабель USB 1 Адаптер питания~220 В 1 Руководство по эксплуатации 1 CD-диск 1 Дополнительная комплектация АКИП-4125/1А
Сумка АКИП-4125 — сумка для переноски осциллографа -
