Производитель Россия Госреестр РФ 25731-05 Варианты написания РК3.01 Назначение:
Регистратор (анализатор) качества электроэнергии РК 3.01 предназначен для измерения и регистрации показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 в электрических сетях систем электроснабжения общего назначения переменного трехфазного (трех и четырех проводных сетей) и однофазного тока с номинальной частотой 50 Гц (энергоаудит). Производит оценку соответствия установленным нормам и выдачу протокола соответствия при измерении в сетях 0,4 кВ непосредственно или относительно вторичного измерительного трансформатора.
Основная область применения: измерение показателей качества электрической энергии в соответствии с ГОСТ 13109-97.
Рабочие условия применения в части воздействия климатических и механических факторов внешней среды соответствуют требованиям к группе 4 по ГОСТ 22261.

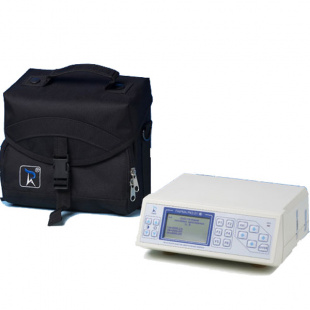

Температура окружающего воздуха от минус 20 до плюс 55 °С.Регистратор Парма РК 3.01 является переносным и поставляется с транспортной сумкой, служащей для хранения аксессуаров, и с монтажным комплектом - специальной консолью, позволяющей установить регистратор стационарно. Регистратор имеет три независимых гальванически развязанных канала для измерения напряжения. Выполняет аналого-цифровое преобразование мгновенных значений, входной массив данных обрабатывается цифровым сигнальным процессором, который производит все математические расчеты, в том числе и через преобразования Фурье. Зарегистрированные данные хранятся в энергонезависимой памяти. Регистратор оснащен интерфейсом Centronics для подключения принтера и интерфейсом RS 232 для подключения ПК, для проведения автоматизированной поверки, юстировки, а также работы регистратора в системах АСУТП и АСКУЭ.
В регистраторе Парма РК3.01 реализован расчет превышений нормально - и предельно допускаемых значений для период регистрации. Предоставлена информация о максимальных и минимальных значениях измеряемых величин и предусмотрена возможность поминутного просмотра зарегистрированных значений.
Регистратор имеет гибкую систему возможностей и настроек:
- выбор любого значения номинального напряжения в измеряемом диапазоне;
- выбор способа подключения "звезда" или "треугольник";
- индикацию текущих значений и результатов измерений;
- возможность задания до четырех не перекрывающихся временных интервалов, регистрации с одним или каждый со своим набором предельно и нормально допустимых отклонений и наименований для идентификации;
- пользователь имеет возможность выбрать набор из имеющихся профилей уставок или создать и сохранить свой собственный набор;
- возможность непосредственного подключения принтера для печати отчета;
Отчет о регистрации содержит:
- информацию о нештатных ситуациях
- статистику регистрации ПКЭ, рассчитанную для суток и для интервалов, а именно:
- среднее значение за сутки (интервал);
- максимальное значение за сутки (интервал);
- минимальное значение за сутки (интервал);
- относительное время выхода за нормально допустимые значения за сутки (интервал);
- относительное время выхода за предельно допустимые значения за сутки (интервал);
- заключение о соответствии качества электрической энергии для суточной и для интервальной статистики;
- шестнадцать зарегистрированных провалов или перенапряжений за каждую минуту.
Основные технические характеристики регистратора Парма РК 3.01:
Нормируемые метрологические характеристики (режим регистрации):
Измеряемая величина, X Диапазон измерения, Xмакс - Xмин Интервал усреднения, cекунд Пределы допускаемых погрешностей регистратора абсолютной,
D Xотносительной,
d X1. Действующее значение напряжения U, В от 0,7 Uном
до 1,3 Uном60 - ± 0,2 % 2. Установившееся отклонение напряжения d U, % от - 30
до + 3060 ± 0,2 - 3. Установившееся действующее значение напряжения основной частоты U(1), В от 0,7 Uном
до 1,3 Uном60 - ± 0,2 % 4. Установившееся отклонение действующего значения напряжения основной частоты d U(1), % от - 30
до + 3060 ± 0,2 - 5. Частота f, Гц от 45
до 5520 ± 0,02 - 6. Отклонение частоты D f, Гц от - 5
до + 520 ± 0,02 - 7. Коэффициент несимметрии напряжений по обратной последовательности основной частоты К2U, % от 0
до 303 ± 0,3 - 8. Коэффициент несимметрии напряжений по нулевой последовательности основной частоты К0U, % от 0
до 303 ± 0,3 - 9. Коэффициент искажения синусоидальности кривой напряжения KU, % от 0
до 303 при KU < 1% ± 0,1 %
при KU > 1% ± 10 %
10. Коэффициент n-ой гармонической составляющей напряжения КU(n), при n от 2 до 40, % от 0,05
до 30,003 при КU(n) < 1% ± 0,05 %
при КU(n) > 1 % ± 5 %
11. Коэффициент временного перенапряжения Kпер U от D1)
до 1,3- ± 2,2/Uном - 12. Глубина провала d Uп, % от d Uпр н2)
до 100- ± 220/Uном - 13. Длительность провала D tп, мс от 10
до 59960- при D tп < 20 c
± 10 мс- при D tп > 20 c
± 20 мс14. Длительность перенапряжения D tпер, мс от 40
до 59960- при D tпер < 20 c
± 10 мс- при D tпер > 20 c
± 20 мс15. Астрономическое время - - ± 1 с/сут - 16. Наибольшее время непрерывной регистрации 10080 мин 17. Значение номинального действующего значения напряжения Uном, в Вольтах от 45 до 400 18. Чувствительность регистрации отклонения измеряемых величин по уставкам допускаемых значений не превышает пределов допускаемых погрешностей регистратора при измерении соответствующих измеряемых величин 1) - D = 1 + dUпр в/100, где dUпр в - значение установленного предельно допустимого отклонения напряжения вверх; 2) - dUпр н - значение установленного предельно допустимого отклонения напряжения вниз. Характеристики регистратора Парма РК 3.01:
Параметр Значение Число входных каналов 3 Диапазон входных напряжений переменного тока, В 31,5 - 520 Напряжение питания регистратора (AC/DC), В 100-240 Входное сопротивление регистратора, кОм, не менее 500 Габаритные размеры, мм 200x230x80 Рабочие условия применения от -20 °С до +55 °С. Потребляемая мощность, ВА, не более 15 Масса изделия, кг, не более 1,2 -
