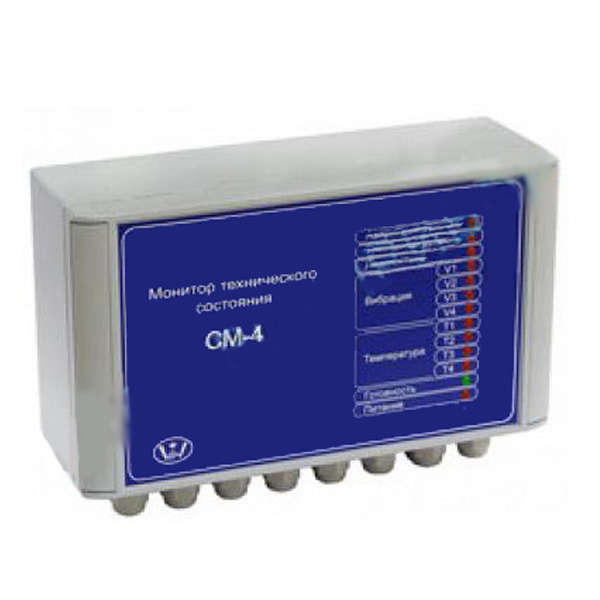

СМ-4 - система мониторинга технического состояния вращающегося оборудования

Назначение системы СМ-4:

Значительную часть ответственного оборудования электростанции или крупного предприятия составляют вентиляторы, дымососы, насосы и компрессоры различного назначения. Существует необходимость оснащения таких агрегатов современными, эффективными, сравнительно недорогими, системами стационарного контроля технического состояния.

Система мониторинга марки CM-4 (Condition Monitoring) предназначена для стационарного контроля и диагностики технического состояния крупных насосов, вентиляторов и дымососов различного назначения. При помощи встроенной в систему функции можно проводить балансировку роторов электродвигателя и вентилятора.

Особенности системы СМ-4:

Основным отличием системы CM-4 от стандартных систем вибрационного контроля состоит в комплексном подходе к оценке технического состояния вращающегося агрегата. Система предполагает непрерывный контроль следующих технических параметров оборудования:

• Вибрационный контроль 4 подшипников агрегата;
• Контроль температуры 4 подшипников;
• Контроль частоты вращения вала;
• Контроль потребляемого тока и мощности одной фазы электродвигателя.

На основе контроля и анализа этих параметров в системе CM-4 решаются следующие задачи:

• Защита оборудования от превышения пороговых значений вибрации, температуры;
• Защита электродвигателя от перегрузки;
• Диагностика дефектов механической системы по спектрам вибрации;
• Диагностика электромагнитных дефектов статора электродвигателя;
• Учет наработки оборудования.

Система мониторинга марки CM-4 монтируется рядом с контролируемым агрегатом. Информация о состоянии контролируемого оборудования передается в систему АСУ по интерфейсам RS 485 и Ethernet. Возможен просмотр состояния агрегата через Internet в виде WEB-страницы, доступной всем пользователям локальной сети предприятия.

Основные технические параметры системы CM-4:

Комплект поставки СМ-4:
