Баланс-СК - прибор балансировки станков - качалок по потребляемой мощности

Назначение прибора Баланс-СК:

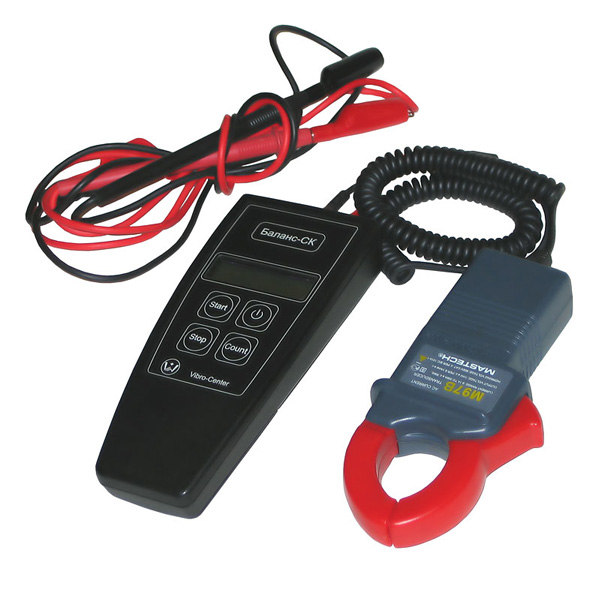

Переносный прибор Баланс-СК предназначен для проведения оперативной балансировки станков-качалок (СК) с использованием ваттметрграмм. Функционально Баланс-СК является минимальной версией прибора Тест-СК, предназначенного для проведения оценки технического состояния, балансировки и диагностики дефектов нефтедобывающих станков-качалок по ваттметрграммам.

При помощи прибора Баланс-СК можно производить балансировку по ваттметрграммам. Использование для балансировки СК графика изменения потребляемой мощности за цикл качания по сравнению с использованием для этой цели тока электродвигателя, измеряемого при помощи токоизмерительных клещей позволяет в несколько раз повысить эффективность процесса балансировки. В конечном итоге это уменьшает удельное потребление энергии на добычу нефти и снизить износ оборудования.

Для снятия ваттметрграммы необходимо открыть крышку силового шкафа управления СК, к одной жиле питающего кабеля подключить измерительные токовые клещи и подключить к фазе и нейтрали выходных клемм пускателя станции управления два зажима типа "крокодил". Сигналы, пропорциональные потребляемому току и питающему напряжению поступают в прибор по общему кабелю. На основании усреднения мгновенных значений потребляемой мощности за каждый период питающей сети в приборе на экране прибора строится график изменения мощности, охватывающий несколько циклов работы станка-качалки.

На основании анализа ваттметрграммы внутренняя программа прибора Баланс-СК автоматически рассчитывает коэффициент небаланса, даются рекомендации по корректировке смещения балансировочного груза. Применение на ваттметрграмме временных отметок о верхнем положении полированного штока, вводимых пользователем нажатием клавиши "Count" на клавиатуре прибора в процессе снятия ваттметрграммы (на графиках это вертикальные линии) позволяет конкретно указывать направление смещения груза. Если первичная процедура балансировки выполнена недостаточно эффективно, то проведя после балансировки повторное измерение и расчет можно, используя специализированный алгоритм расчета, точно определить необходимую величину смещение груза.

Для удобства практического применения прибора в нем использован небольшой графический экран, имеющий разрешение 32 на 122 точки, что вполне достаточно для просмотра на экране ваттметрграмм, зарегистрированных в процессе балансировки станков-качалок. Такой визуальный анализ формы ваттметрграммы позволяет подготовленному пользователю проводить диагностику состояния штангового насоса и поиск дефектов по форме сигналов непосредственно на месте. В приборе предусмотрена память для хранения 60 ваттметрграмм. Сохраненные данные можно переписать в компьютер при помощи встроенного в прибор ИК порта (опция прибора).

Технические параметры прибора Баланс-СК:
