Тест-СК - прибор контроля состояния станков-качалок

Назначение прибора Тест-СК:

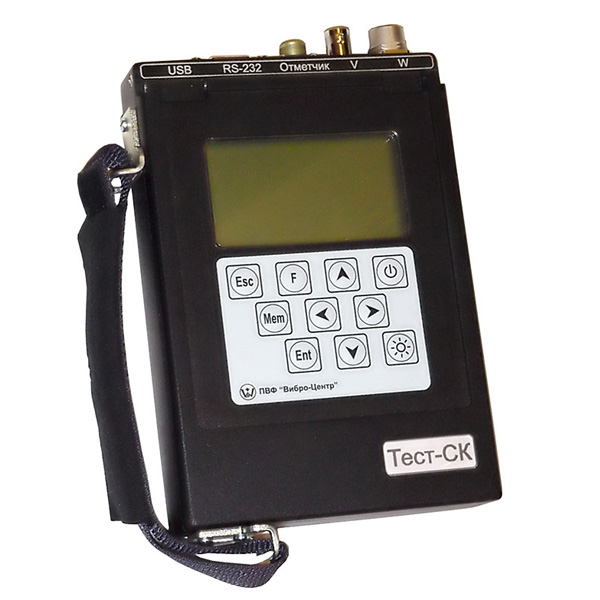

Прибор Тест-СК предназначен для проведения диагностики технического состояния оборудования станков-качалок и проведения диагностики состояния и балансировки вращающегося оборудования.

Основная функции прибора - регистрация и анализ ваттметрграмм работы станков-качалок (СК) и регистрация вибросигналов с вращающегося оборудования. Важным преимуществом применения прибора Тест-СК является то, что он позволяет диагностировать техническое состояние не только штангового насоса, как при динамографировании, но и редуктора и приводного электродвигателя.

Для удобства работы в приборе реализованы дополнительные алгоритмы, удобные для практического применения. В состав этих алгоритмов входят: балансировка с использованием отметчика фазы, расчет амплитуды и фазы гармоники, расчет спектра огибающей вибросигнала, определение частот собственного резонанса, маршрутная технология.

В состав функций прибора Тест-СК входит регистрация и анализ спектров вибросигналов на электродвигателе и редукторе станка-качалки. Одноканальный анализатор вибросигналов, необходимый для этого, расположен в корпусе прибора Тест-СК. Это позволяет диагностировать подшипники качения двигателя и редуктора СК.

Особенности прибора Тест-СК:

При помощи прибора Тест-СК и прилагаемого к нему программного обеспечения можно:

1. Диагностировать дефекты штанговых насосов. Достаточно уверенно диагностируется до 80 % дефектов, определяемых по динамограммам. Преимуществом данного метода является сравнительно невысокая трудоемкость и оперативность проведения работ.
2. Проводить анализ и контроль технического состояния редуктора. В процессе такого анализа оценивается состояние зубчатых пар и подшипников по валам, оценивается износ и остаточный ресурс редуктора.
3. Эффективно проводить динамическое уравновешивание СК. Реально, до 60 % всех СК разбалансировано. Это объясняется низкой эффективностью уравновешивания при помощи токовых клещей.
4. Определять КПД всего станка-качалки, включая электродвигатель, редуктор, штанговый насос и гидравлическое сопротивление колонны штанг и, частично, самой скважины.
5. Регистрировать вибросигналы (виброускорение, виброскорость или виброперемещение) по одному измерительным каналу в выбранном частотном диапазоне с возможностью сохранения результатов измерения в энергонезависимую память прибора и последующего их просмотра;
6. Преобразовывать и анализировать зарегистрированные вибросигналоы (спектр, спектр огибающей, мощность в полосе);
7. Проводить работы по динамическому уравновешиванию роторов агрегатов в собственных подшипниках или на балансировочных станках (в приборе реализован алгоритм одноплоскостной балансировки);
8. Определять амплитудно-фазо-частотные характеристики механического оборудования в режимах разгона/выбега;
9. Определять собственные частоты колебаний конструкций методом импульсного возбуждения;
10. Сохранять зарегистрированные сигналы в базе данных персонального компьютера (в приборе реализованы интерфейсы RS-232 и USB).

Технические параметры прибора Тест-СК:
