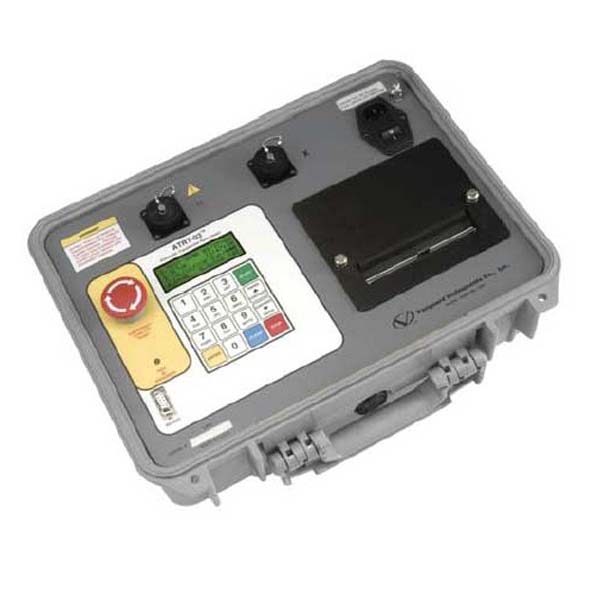

ATRT-03A S2 - 3-х фазный измеритель коэффициента трансформации (со встроенным принтером, питание от аккумулятора, ударопрочное исполнение, USB

Назначение прибора ATRT-03A S2:

Приборы серии ATRT специально разработаны для диагностики трехфазных трансформаторов. Они предназначены для измерения коэффициентов трансформации силовых, измерительных и распределительных трансформаторов на подстанциях и в производственных условиях. Прочная и надежная конструкция позволяет использовать эти приборы в полевых условиях.

Провода, входящие в комплект прибора, обладают особой конструкцией, предназначенной для обеспечения гибкости, необходимой в условиях холодной погоды. Приборы серии ATRT прекрасно подходят для использования при производстве силовых трансформаторов. Их уникальные методики испытаний и возможность хранения данных позволяет оператору подготовить и протестировать трехфазные трансформаторы сложной конструкции (с составными переключателями выходных обмоток трансформатора и проходные трансформаторы тока) за значительное меньшее время, чем при использовании приборов других производителей.

Пользователь может задавать пределы измерений для проведения испытаний «годен/не годен», сравнение результатов измерения с шильдой трансформатора.

Особенности прибора ATRT-03A S2:

• Коэффициент трансформации: 0.8 - 15,000
• Встроенный принтер
• Питание от аккумулятора
• Измерение тока возбуждения
• Отклонение угла сдвига фазы
• Компьютерный интерфейс
• Расчет отклонения измеренных параметров от шильды (номинальными параметрами трансформатора)
• Расчет % ошибки, основанной на измеренном и рассчитанном коэффициенте трансформации
• Встроенная система автоматической смены РПН
• USB, карта памяти
• Ударопрочный корпус с удобной ручкой для переноски, промышленное исполнение.

Применение прибора ATRT-03A S2:

Прибор ATRT-03A S2 подает напряжение на высоковольтную обмотку трансформатора и производит точное измерение результирующего напряжения на низковольтной обмотке. Прибор имеет максимальное напряжение 100 В, что является уникальным на сегодняшний день и позволяет проводить измерения даже в условиях сильных электро-магнитных помех и наводок, например на подстанциях. Помимо коэффициента трансформации, прибор измеряет ток возбуждения, отклонения угла сдвига фазы между обмотками высокого и низкого напряжения и ошибку определения коэффициента трансформации в процентах (разница между заводскими параметрами и измеренными прибором).

Коэффициент трансформации трансформатора

Коэффициент трансформации трансформатора представляет собой отношение количества витков в высоковольтной обмотке к количеству витков в низковольтной обмотке. Для большинства трехфазных трансформаторов имеет место определенная сложность в сравнении измеренного и номинального значений этого отношения в связи с тем, что для приведения измеренного значения к номинальному требуются коэффициенты, такие например как √3. Прибор ATRT-03A S2 автоматически вводит этот коэффициент в виде, обеспечивающем оператору возможность непосредственного сравнения с номинальным (или предполагаемым) отношением. Встроенное в прибор вычислительное устройство выводит на экран ошибку (в %) в сравнении с номиналом (шильдой) для каждого отвода и каждой обмотки, исключая необходимость в наличие компьютера.

Ток возбуждения

Прибор ATRT-03A S2 обеспечивает точное измерение тока возбуждения (с точностью до 0,1 мА, макс. 2 А), что может помочь в получении информации о состоянии сердечника трансформатора. Нежелательные циркулирующие токи или случайные замыкания на землю могут увеличить ток возбуждения и указать на наличие проблемы.

Отклонение угла сдвига фазы и его применение

Отклонение угла сдвига фазы, отображаемое либо в градусах (минутах), либо в радианах, представляет собой фазовое соотношение между сигналом по напряжению, подаваемым на высоковольтную обмотку, и сигналом по напряжению, снимаемым с низковольтной обмотки. Отклонение угла сдвига фазы совместно с ошибкой коэффициента трансформации могут быть использованы в качестве низко затратного метода проверки класса точности всех типов силовых и токовых трансформаторов при «нулевой нагрузке». Как правило, отклонение угла сдвига фазы по высокой и низкой стороне трансформатора крайне мало. Однако, если имеет место ухудшение состояния или повреждение сердечника трансформатора, отклонение угла сдвига фазы может измениться значительно.

Прибор ATRT-03A S2 определяет коэффициент трансформации в диапазоне от 0.8 до 15,000. Погрешность измерения составляет 0,1%. Все измерения происходят автоматически без дополнительных настроек или температурной компенсации.

Прибор ATRT-03A S2 может проводить тестирование практически любого трансформатора, таких как однофазные, трехфазные, трансформаторы тока, трансформаторы напряжения и регуляторов напряжения. (такие как однофазные, Треугольник-Звезда, Звезда-Треугольник, Треугольник-треугольник или Звезда-Звезда) без необходимости проводить какие либо дополнительные изменения настроек после первичного подключения прибора к тестируемому трансформатору. Также автоматический режим детектирования фазы трансформатора позволяет видеть различные векторные диаграммы трансформаторов.

Прибор ATRT-03A S2 может автоматически сам определять и испытывать 67 различных типов трансформаторов в соответствии со стандартами ANSI, CEI/IEC. Для дополнительной безопасности Пользователя прибор автоматически перед подачей тестового напряжения на трансформатор проверяет правильность подключения прибора к высокой и низкой стороне. Три тестирующих переменных напряжения 8В, 40 и 100В позволяют прибору ATRT-03A S2 тестировать трансформаторы тока, напряжения и мощности.
