ИТТ-2 - имитатор трехфазных токов проводимости высоковольтных вводов

Назначение имитатора ИТТ-2:

Для проведения калибровочных работ и периодических испытаний приборов контроля изоляции высоковольтных вводов и трансформаторов тока (R1500, R1500/6, R1600, TT-Monitor, VVTester-4 и т. д.) удобно использовать имитатор трехфазных токов. Промышленностью таких приборов не выпускается, а использовать в качестве источника испытательных сигналов промышленную трехфазную сеть нельзя. Причина этого - дрейф векторов фазных токов по амплитуде, а особенно по фазе, в промышленной сети в десятки раз превышает порог чувствительности тестируемых приборов, что делает невозможным проведение калибровочных работ.

Фирмой "Вибро-Центр" разработан микропроцессорный имитатор марки ИТТ-2, предназначенный для моделирования токов проводимости двух групп из трех маслонаполненных вводов.

Особенности имитатора ИТТ-2:

Имитатор ИТТ-2 позволяет генерировать 6 выходных токовых сигналов (5 - 100 mA) промышленной частоты (50/60 герц). Выходные сигналы объединены в две трехфазные группы. Углы сдвига векторов тока могут быть изменены как в каждой группе отдельно, так и в одной группы относительно другой. Это достигнуто за счет использования цифрового синтезатора высокого разрешения, автономно регулируемого для каждого вектора тока отдельно.

Важным преимуществом имитатора ИТТ-2 является то, что он генерирует на все 6 своих выходов комплексные токовые сигналы, включающие в себя токи проводимости и частичные разряды, параметры которых (амплитуда, полярность, временной сдвиг по приходу импульсов в разных каналах), могут легко изменяться.

Для удобства пользования имитатора ИТТ-2 параметров всех выходных параметров токов может производиться, как при помощи пленочной клавиатуры и встроенного ЖКИ, так и при помощи входящей в поставку специальной программы для персонального компьютера и интерфейса связи RS-232.

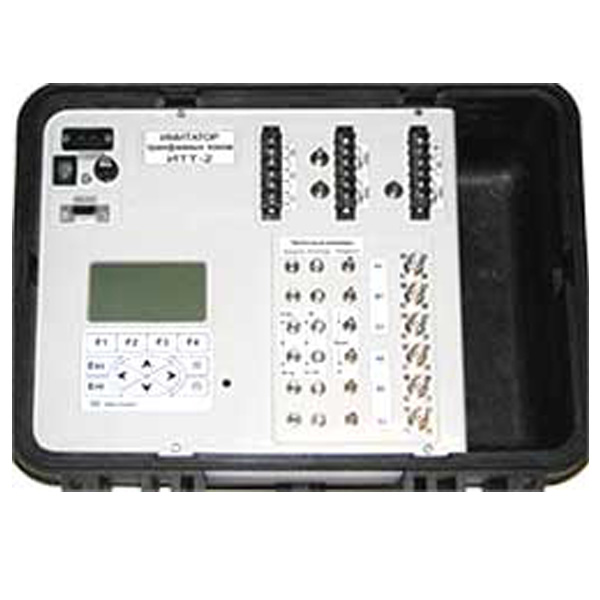

Имитатор ИТТ-2 имеет универсальное назначение, он может использоваться в условиях испытательной лаборатории и при полевых работах с целью проверки и калибровки смонтированных диагностических приборов. С этой целью прибор изготавливается в прочном переносном и защитном кейсе, допускает работу при температурах до -10 градусов. Вес полного комплекта имитатора ИТТ-2 - 8 кг.
