Производитель СНГ Гарантия 24 месяца Варианты написания ИДО05 Рекомендуемые варианты замены ИДО-06, ИДО-07, ИДО-08 Назначение индикатора дефектов обмоток электрических машин ИДО-05:

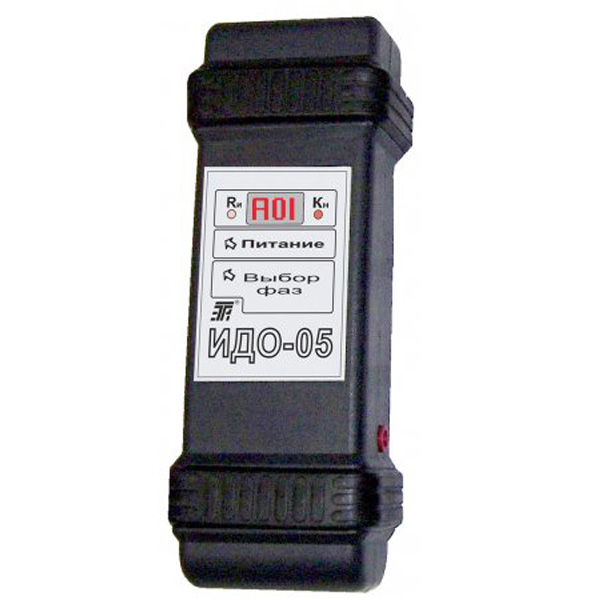

Прибор ИДО-05 предназначен для контроля трехфазных обмоток электрических машин.
ИДО-05 - обеспечивает обнаружение:
- Междувитковых замыканий;
- Обрыва проводников;
- Неправильного соединения схемы обмотки;
- Неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДО-05 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В - без демонтажа и разборки последней.
Принцип работы индикатора ИДО-05:
- При проверке обмотки на наличие междувитковых замыканий, обрыва проводников и на правильность соединения схемы сравниваются полные сопротивления двух фаз обмотки при подключении к ним генератора высокочастотного стабилизированного тока. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
- При проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока и контролируется ток утечки.
Технические характеристики индикатора ИДО-05:
Параметр Значения Контролируемые параметры при проверке обмотки на наличие между-витковых замыканий, обрыва проводников и на правильность соединения схемы коэффициент несимметрии фазных токов (Кн);
при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи)Диапазон измерения Кн, % 0 - 99 Параметры выходного переменного тока при измерении Кн Действующее значение, мА: 1,5 ±0,15;
Частота, кГц: 10 ±1Чувствительность (величина Кн при замыкании одного витка в фазе), % не менее 5 Выходное постоянное напряжение при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками, В 1000 ±100 Индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная Питание автономное или от внешнего блока питания Напряжение питания, В 7-1,2+1,6 Потребляемая мощность, Вт не более 3 Габаритные размеры, мм 205 х 80 х 50 Масса, кг не более 0,5 Комплект поставки ИДО-05:
№ Наименование Количество 1. Прибор ИДО-05 1 2. Аккумулятор (размер АА) 4 3. Блок питания БПИД-2 1 4. Кабель соединительный 1 5. Провод соединительный 2 6. Зажим контактный 2 7. Руководство по эксплуатации 1 8. Футляр 1 -
