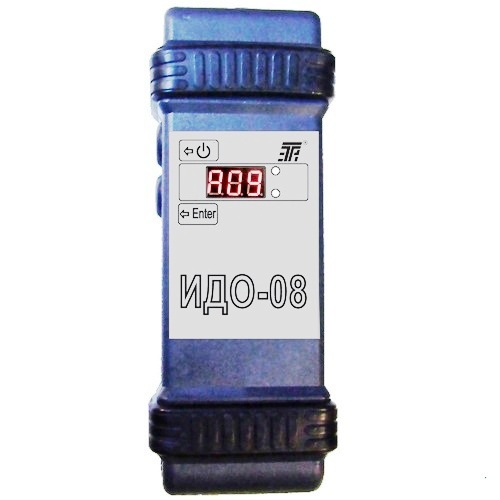

| Индикатор дефектов обмоток электрических машин ИДО-08 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель СНГ Гарантия 12 месяцев Варианты написания ИДО 08, ИДО08, ИДО/08 Назначение индикатора дефектов обмоток электрических машин ИДО-08:
ИДО-08 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДО-08 обеспечивает проверки:
- трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз;
- катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий;
- состояния изоляции обмоток относительно корпуса машины и между обмотками;
- последовательности фаз обомок трехфазных двигателей и источников их питания.
ИДО-08 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).
Принцип работы индикатора дефектов обмоток электрических машин ИДО-08:
- при проверках обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;
- при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой до 3 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм);
- при проверке последовательности фаз обмоток трехфазных двигателей трехфазная система напряжений на выводах обмотки исследуемого двигателя генерируется вращением его ротора вручную;
- при проверке последовательности фаз источника питания трехфазного двигателя анализируется трехфазная система напряжений, которые генерируются на зажимах соединительного кабеля индикатора, размещенных на поверхности изоляции фазных проводов источника питания (без контакта с проводниками).
Технические характеристики индикатора дефектов обмоток электрических машин ИДО-08:
Параметр Значение Контролируемые параметры при проверках трёхфазной обмотки на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов, Кн при проверке катушек, уложенных в пазы, на наличие межвитковых замыканий ток в проверяемой катушке при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции, Rи Контролируемый диапазон Кн 0...99 % Контролируемый диапазон Rи 0...500 МОм Величина Кн при замыкании одного витка в фазе, не менее 10 % Выходное постоянное напряжение при измерении Rи 1000 ± 100 В Индикация светодиодная и светодиодная алфавитно-цифровая Питание автономное или от внешнего блока питания Напряжение питания 4 (-1,0 + 0,2) В Потребляемая мощность, не более 4 Вт Габаритные размеры, мм 205 × 80 × 50 мм Масса, не более 0,4 кг Таблица для сравнения функциональных возможностей приборов диагностики обмоток электрических машин:
Наименование проверки Наименование прибора
ИДО-06 ИДО-07 ИДО-08 ИДВИ-04 ИДВИ-05 Проверка трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и неправильного соединения фаз + + + - + Проверка катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий - + + + + Проверка полюсных катушек на наличие межвитковых замыканий - - - + + Проверка износа межвитковой изоляции трехфазных всыпных обмоток - - - - + Проверка катушек обмоток, уложенных в пазы, на возможность возникновения межвитковых замыканий при повышенном напряжении - - - + - Проверка короткозамкнутых роторов на наличие обрывов стержней - - - - + Проверка состояния изоляции обмоток относительно корпуса и между обмотками + + + + + Проверка последовательности фаз обмоток трёхфазных двигателей и источников их питания - - + - - Комплект поставки ИДО-08
№ Наименование Количество 1 Индикатор дефектов обмоток электрических машин ИДО-08 1 2 Аккумулятор (Li-Ion, тип 14500), шт 1 3 Кабель соединительный 1 4 Индукционный датчик 1 5 Провод соединительный 2 6 Блок питания 1 7 Кабель USB Type – C 1 8 Руководство по эксплуатации 1 9 Футляр 1 -
