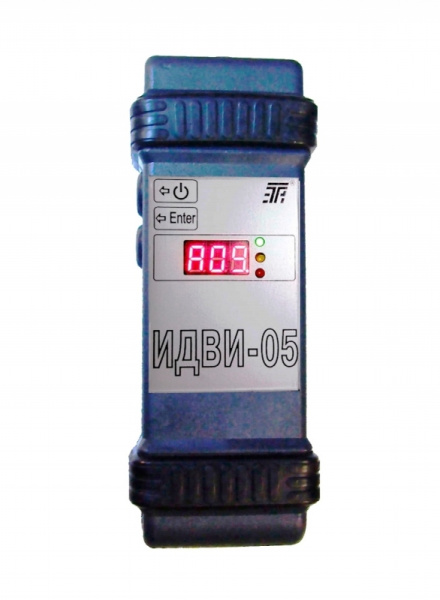

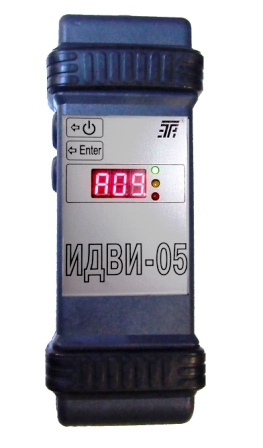

| Индикатор дефектов обмоток электрических машин ИДВИ-05 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель СНГ Гарантия 24 месяца Варианты написания ИДВИ 05 Индикатор дефектов обмоток электрических машин ИДВИ-05 — это портативный прибор, предназначенный для контроля обмоток электрических машин и обеспечивающий проверки: - — трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз;
- — износа межвитковой изоляции трехфазных всыпных обмоток;
- — катушек обмоток, уложенных в пазы, и полюсных катушек на наличие межвитковых замыканий;
- — короткозамкнутых роторов на наличие обрывов стержней;
- — состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДВИ-05 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, дефекты обмоток разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями), а также дефекты обмоток короткозамкнутых роторов.
Принцип работы индикатора дефектов обмоток электрических машин ИДВИ-05:
— при проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, полюсных катушек на наличие межвитковых замыканий и износа межвитковой изоляции трехфазных всыпных обмоток сравниваются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах фаз (катушек);
— при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
— при проверке короткозамкнутых роторов на наличие обрывов стержней вручную производится один оборот ротора со скоростью примерно 1 об/мин и через интервалы времени 0,5 с определяются интегральные оценки затухающих колебательных импульсов испытательного напряжения, генерируемых при разряде конденсатора на зажимах одной из фаз статора асинхронного двигателя при различных положениях ротора относительно статора;
— при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Технические характеристики индикатора дефектов обмоток электрических машин ИДВИ-05:
1 контролируемые параметры: — при проверках трёхфазных обмоток на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз, износа межвитковой изоляции трехфазных всыпных обмоток и полюсных катушек на наличие межвитковых замыканий коэффициент различия импульсов испытательного напряжения фаз (катушек), (Кр1); — при проверке короткозамкнутых роторов на наличие обрывов стержней коэффициент максимального различия импульсов испытательных напряжений фазы при проворачивании ротора (Кр2); — при проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий ток в проверяемой катушке — при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи) 2 контролируемый диапазон Кр1 и Кр2, % 0-99; 3 контролируемый диапазон Rи, МОм 0-500; 4 величина Кр1 при замыкании одного витка в фазе (катушке) или Кр2 при обрыве одного стержня, %, не менее 10; 5 амплитуда импульсного испытательного напряжения: — при проверках трехфазных обмоток на наличие межвитковых замыканий, обрыва фазы и на правильность соединения фаз, В 340; — при проверке износа межвитковой изоляции трехфазных всыпных обмоток, В 1000; — при проверках короткозамкнутых роторов на наличие обрывов стержней и полюсных катушек на наличие межвитковых замыканий, В 160; — при проверке катушек обмоток, уложенных в пазы, на наличие межвитковых замыканий, В/виток 1; 6 выходное постоянной напряжение Rи, В 1000±100; 7 индикация светодиодная; 8 питание автономное или от внешнего блока питания; 9 напряжение питания, В 4 (-1.0 +0.2) 10 потребляемая мощность, Вт, не более 4; 11 габаритные размеры, мм 205×80×50; 11 масса, кг, не более 0,4. -
