91 866 руб./шт цена с учетом НДС (20%)
| ||
| ||
| ||
| Индикатор дефектов обмоток электрических машин ИДО-07 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-

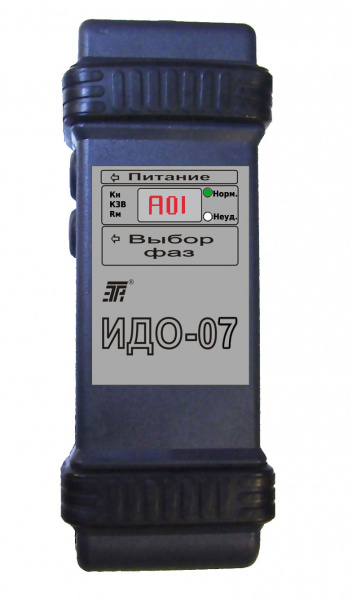

Производитель СНГ Гарантия 24 месяца Варианты написания ИДО 07 Рекомендуемые варианты замены ИДО-06 ИДО-07 – это портативный прибор, предназначенный для контроля обмоток электрических машин.
ИДО-07 – обеспечивает обнаружение :
- междувитковых замыканий, обрыва фазы и неправильного соединения фаз в трёхфазных обмотках;
- междувитковых замыканий в катушках, уложенных в пазы;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.
ИДО-07 позволяет выявить дефекты трехфазной обмотки машины напряжением до 1000 В в сборе, а также выявить дефекты распределённой обмотки статора или ротора разобранной машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями).
Принцип работы индикатора:

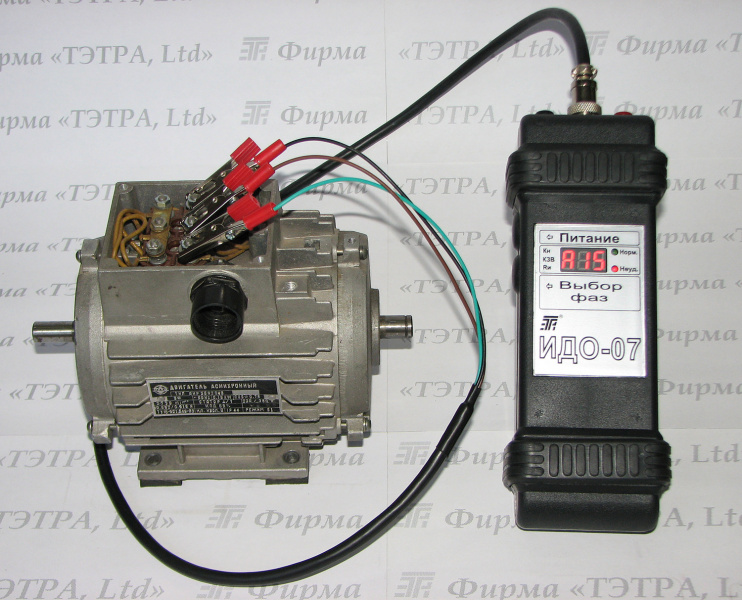

- при проверке обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз сравниваются полные сопротивления двух фаз обмотки при подаче на них переменного напряжения амплитудой до 10 В, частотой до 10 кГц. При наличии дефектов полные сопротивления фаз обмотки и соответственно токи в них будут различными;

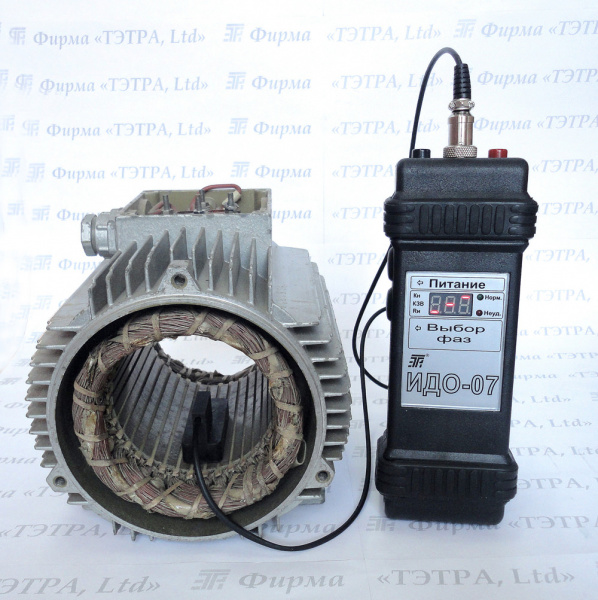

- при проверке катушек, уложенных в пазы, индуктируется импульсная ЭДС в проверяемой катушке амплитудой 1 В/виток. В случае наличия в последней КЗ витков происходит регистрация импульса магнитной индукции поля, создаваемого током короткого замыкания, протекающим по ним;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Технические данные индикатора ИДО-07 :
1) контролируемые параметры: - при проверке трёхфазной обмотки на наличие междувитковых замыканий, обрыва фазы и на правильность соединения фаз коэффициент несимметрии фазных токов (Кн); - при проверке катушек, уложенных в пазы, на наличие междувитковых замыканий ток в проверяемой катушке; - при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками сопротивление изоляции (Rи) 2) контролируемый диапазон Кн, % 0-99; 3) контролируемый диапазон Rи, МОм 0-500; 4) величина Кн при замыкании одного витка в фазе, % не менее 10; 5) выходное постоянное напряжение при измерении Rи, В 1000±100; 6) индикация светодиодная и светодиодная алфавитно-цифровая трехразрядная; 7) питание автономное или от внешнего блока питания; 8) напряжение питания, В 5 (-1,0+0,6); 9) потребляемая мощность, Вт, не более 3; 10) габаритные размеры, мм 205х80х50; 11) масса, кг, не более 0,5; 12) рабочее положение произвольное; 13) параметры внешнего блока питания: - номинальное постоянное напряжение на выходе, В 5; - номинальный ток на выходе А 1; - номинальное переменное напряжение на входе, В 220.
-
