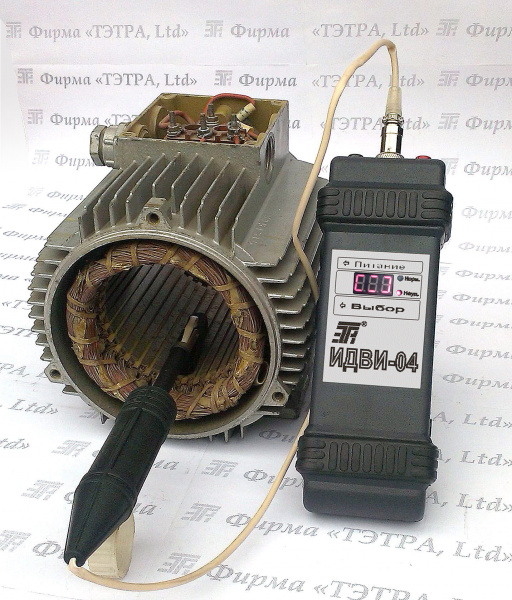

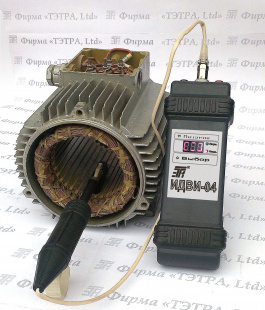

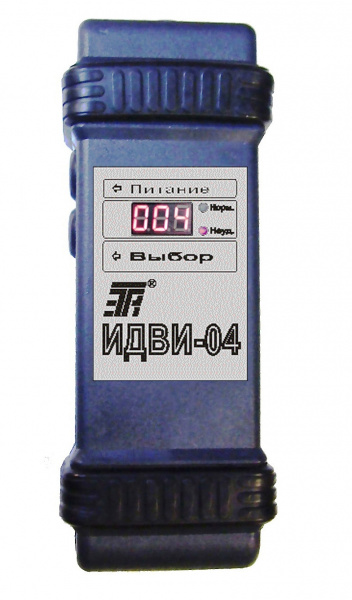

| Индикатор дефектов обмоток электрических машин ИДВИ-04 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель СНГ Гарантия 24 месяца Рекомендуемые варианты замены ИДВИ-05 Особенности ИДВИ-4:
ИДВИ-04 обеспечивает обнаружение:
- междувитковых замыканий и плохого качества междувитковой изоляции в катушках распределённых обмоток, уложенных в пазы;
- междувитковых замыканий в катушках сосредоточенных обмоток;
- неудовлетворительного состояния изоляции обмоток относительно корпуса машины и между обмотками.ИДВИ-04 позволяет выявить дефекты обмоток электрической машины напряжением до 1000 В (кроме обмоток с уравнительными соединениями). Минимальная длина пакета жестей проверяемой машины – 45 мм.
Принцип работы индикатора:
- при проверке состояния междувитковой изоляции и цепей катушек индуктируется импульсная ЭДС в проверяемой катушке. В случае наличия в последней КЗ витков происходит регистрация импульса магнитного поля от тока короткого замыкания, протекающего по ним;
- при проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий принцип работы индикатора базируется на сравнении интегральных оценок качества имульсов напряжения на катушках;
- при проверке состояния изоляции обмоток относительно корпуса машины и между обмотками подается на обмотку напряжение постоянного тока, определяется сопротивление изоляции и сравнивается с пороговым значением (0,5 МОм).
Параметр Значение При проверке катушек распределённых обмоток, уложенных в пазы, на наличие междувитковых замыканий и плохого качества междувитковой изоляции Ток в проверяемой катушке При проверке катушек сосредоточенных обмоток на наличие междувитковых замыканий Коэффициент различия напряжений на катушках (Кр) Контролируемый диапазон Кр, % 0-99 Контролируемый диапазон Rи, МОм 0-500 Величина Кр при замыкании одного витка в катушке, % не менее 10 Амплитуда импульсного испытательного напряжения: При проверке катушек распределенных обмоток, В/виток - 1,2,4,8,16
При проверке катушек сосредоточенных обмоток, В - 400Выходное постоянное напряжение при измерении Rи, В 1000(-100+100) Индикация Светодиодная и светодиодная алфавитно-цифровая трехразрядная Питание Автономное или от внешнего блока питания Напряжение питания, В 5 (-1,0 + 0,6) Потребляемая мощность, Вт, не более 4 Масса, кг, не более 0,5 -
