А1270 — электромагнитно-акустический толщиномер

Назначение электромагнитно-акустического толщиномера А1270:

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости.
• Оценка степени анизотропии материала.
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности.
• Толщиномертия листового проката.

Описание электромагнитно-акустического толщиномера А1270:

Обновленный ЭМА толщиномер с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

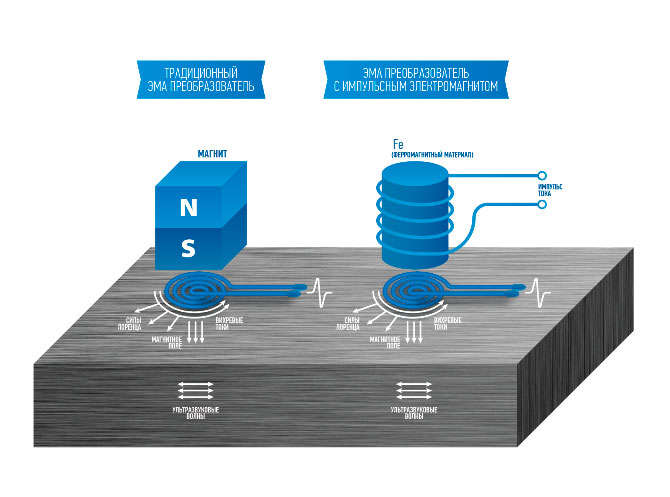

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Особенности электромагнитно-акустического толщиномера А1270:

• Диапазон измеряемых толщин от 0,9 до 100 мм.
• Быстрый доступ к функциям управления.
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца.
• Автоматическое определение скорости ультразвука на объекте известной толщины.
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения.
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов.
• Большой информативный цветной TFT дисплей.
• Возможность смены ориентации изображения при повороте прибора на 90 градусов.
• Управление яркостью подсветки прибора.
• Встроенный литиевый аккумулятор.
• Индикатор уровня заряда аккумулятора.
• Время непрерывной работы 9 ч.
• Звуковая, цветовая и виброиндикация.
• Дискретность индикации измерений толщины 0,01 или 0,1 мм.
• Передача данных на ПК через USB.
• Программное обеспечение для приема данных из прибора и сохранения их на ПК.

Функциональные возможности электромагнитно-акустического толщиномера А1270:

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле.
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита.
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника.
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости.
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия.
• Сканирование объекта контроля.
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке.
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм).
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала.
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Режимы работы электромагнитно-акустического толщиномера А1270:

Режим Память:

• Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).
• Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.
• Особенности:
• Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
• Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим В-Скан:

• Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.
• Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.
• Особенности:
• Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду.
• Задание скорости движения преобразователя.
• Задание количества измерений на фиксированное расстояние.
• Отображение как текущего результата измерения, так и минимального/максимального.

Технические характеристики электромагнитно-акустического толщиномера А1270:

Комплект поставки А1270

Дополнительная комплектация А1270

• UCB 117, калибровочный образец
• ЭМАП S3850 5.0A0D8ES, электромагнитно-акустический преобразователь со встроенным кабелем
• Планшет Т15
• ЭМАП S7394 3.0A0R10Х10ES, электромагнитно-акустический преобразователь
• MT730, специализированная каретка для перемещения ЭМАП серии S73
• ЭМАП S7392 4.0A0D10ES, электромагнитно-акустический преобразователь
• MH730, специализированный держатель для ЭМАП серии S73 для УЗК нагретых объектов

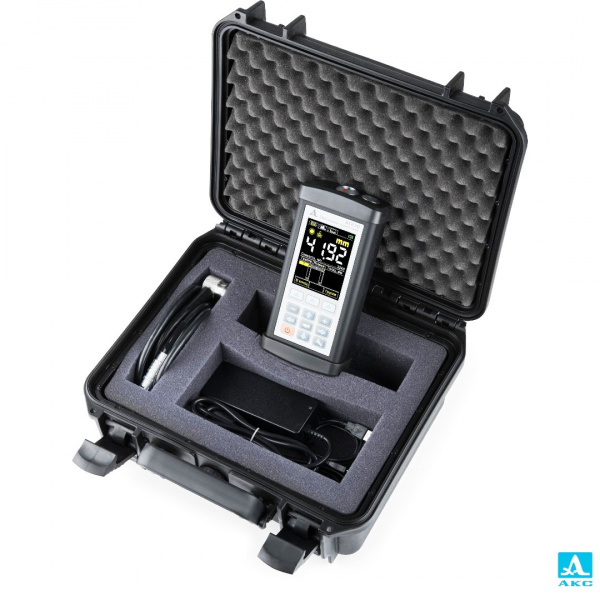

• Жесткий кейс Т15
