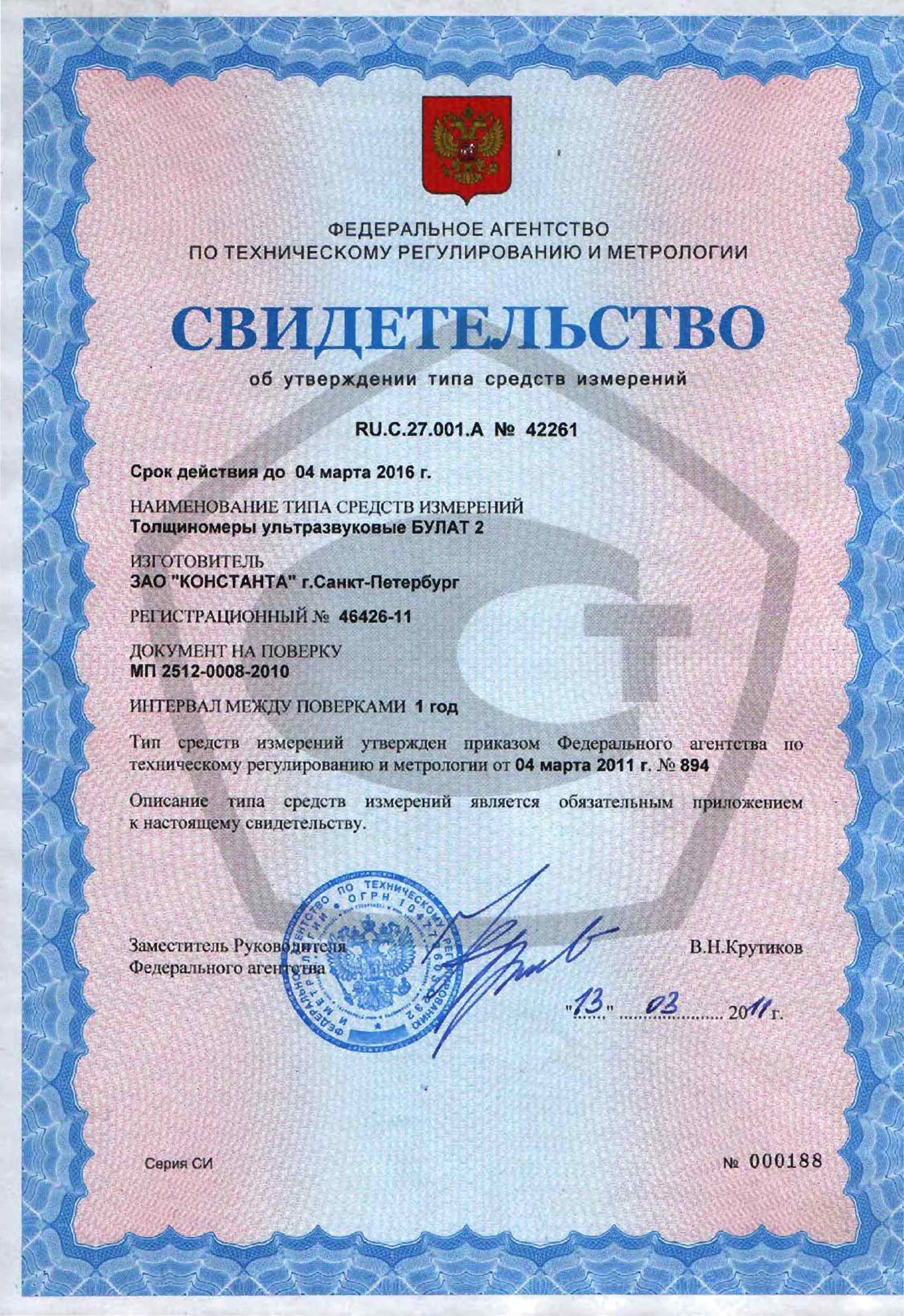

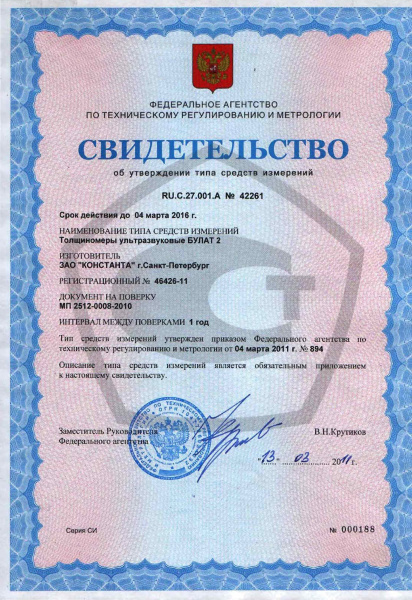

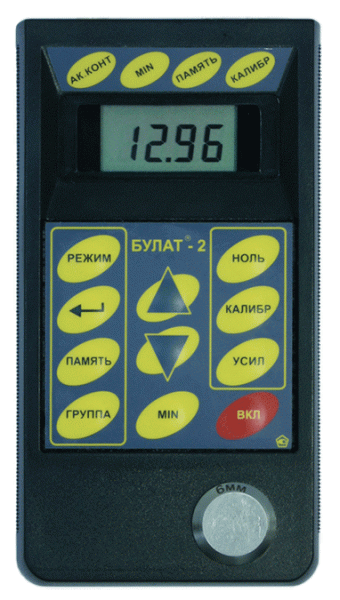

Производитель Россия Гарантия 3 года Госреестр РФ 46426-11 Межповерочный интервал 12 месяцев Булат 2
Измерение толщины изделий из металлических материалов (без покрытий и под защитными покрытиями) и неметаллических материалов (листов, емкостей, труб, трубопроводов, мостовых, корпусных, транспортных и других конструкций, в том числе сильно корродированных, изъеденных, с накипью, гранулированных и т. д.) в процессе эксплуатации для определения их коррозионного состояния (в том числе и под защитными покрытиями) или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, транспортных или других предприятиях.
Отличительные особенности- возможность измерения толщины металлических изделий под защитными покрытиями (без их снятия) с использованием комбинированных преобразователей ТМК уже в базовой комплектации;
- гарантированная высокая точность измерений в производственных и полевых условиях;
- разрешающая способность 0,1; 0,01 и 0,005 мм;
- автоматическое распознавание преобразователей со встроенными микросхемами памяти характеристик;
- расширенная клавиатура (одна кнопка — одна функция) с дружественным интерфейсом;
- подсветка индикатора при работе в затененных условиях;
- время непрерывной работы до 150 ч (без подсветки);
- возможность запоминания до 4000 результатов (с разбивкой на группы) и их просмотра, передачи их в IBM РС и статистической обработки с использованием прилагаемой программы Constanta-Data;
- работает с преобразователями со встроенными микросхемами памяти характеристик, что позволяет производить доукомплектование приборов новыми преобразователями без предварительной калибровки;
- Булат-2 с преобразователями ТМК позволяет с высокой производительностью измерять толщину стенок металлических изделий под защитными покрытиями, существенно снижая время проведения и стоимость работ (отпадает необходимость «зачистки» контрольных точек).
Основные технические характеристики прибора
Диапазон контролируемых толщин (по стали)* Т, мм:
с раздельно-совмещенными преобразователями
0,4–300
с преобразователями ТМК (под защитными покрытиями)
0,6–75 для Al / 0,8–75 для стали
Скорость распространения ультразвука, м/с
1000-9999
Дискретность измерений, мм
0,1; 0,01; 0,005
Основная погрешность измерения по диапазонам Т, мм
Т=0,4–10
±(0,001Т+0,02)
Т=10–300
±(0,001Т+0,05)
Габаритные размеры, мм
1508030
Питание: батарея или аккумулятор тип АА, 2 шт., В
1,2
Степень пылевлагозащиты
IP41
Число ячеек памяти результатов
до 4000 с возможностью разбивки на 99 групп
Диапазон рабочих температур для прибора (базовый)
–20…+50 °C (–30…+50 °C по заказу )
Время непрерывной работы, г
150
Масса прибора, г
220
* Зависит от характеристик контролируемого материала и типа преобразователя.
Комплект поставки- блок обработки информации с двумя преобразователями (дополнительные преобразователи по заказу);
- аккумуляторы в корпусе АА - 4 шт.;
- зарядное устройство;
- руководство по эксплуатации с методикой поверки;
- кабель связи с компьютером;
- CD диск с программой связи и обработки измерительной информации "Constanta-Data";
- футляр.
Преобразователи к толщиномерам серии "Булат"
Серия 01
Стандартные раздельно-совмещенные преобразователи
Серия 02
Широкодиапазонные раздельно-совмещенные преобразователи
Серия Т
Высокотемпературные раздельно-совмещенные преобразователи
Серия 04
Малогабаритные раздельно-совмещенные преобразователи
П111-Х
Контактные совмещенные прямые преобразователи
Серия ТМК
Преобразователи для толщиномертрии изделий под защитными покрытиями
Раздельно - совмещенные преобразователи стандартные (Серия 01) и широкодиапазонные (Серия 02)
Преобразователи служат для измерения остаточной толщины стенок металлических и неметаллических изделий при изготовлении, эксплуатации и ремонте.
Тип
Диапазон измеряемых толщин по КУСОТ-180, мм
Рабочая частота, МГц ±5%
Размер контактной поверхности не более, мм
Минимальный радиус R контролируемого изделия при толщине стенки S, мм
Макс. значение шероховатости со стороны установки преобразователя, мкм
Габариты, мм
Серия 01 Серия 02 П112-10-6/2-А-01
П112-10-6/2-А-020,6-15 0,6-20 10 8
R5 S1,2 40 1725
Серия 02
R5 S1,1Серия 02
80П112-5-6/2-А-01
П112-5-6/2-А-021,2-30 1,0-30 5 R5 S1,5 80 Серия 02
R5 S1,3П112-5-10/2-А-01
П112-5-10/2-А-02
1,5-200 1,0-200 5
12
R10 S2 120
1225
П112-2,5-10/2-А-01
2,0-75 2,5 R10 S3 160 П112-10-44-А-01
1,0-40 5
49
R5 S1,3 120
1826
П112-10-44-Б-01
П112-10-44-Б-020,8-50 0,5-50 10 R5 S1,2 40 Серия 02
R5 S1,1П112-5-44-Б-01
П112-5-44-Б-02
1,2-40 0,8-50 5 R5 S1,5
80 П112-5-12/2-Б-01
П112-5-12/2-Б-02
1,5-200 1,0-300 5
15
R10 S2 80
2545
П112-2,5-12/2-Б-01
П112-2,5-12/2-Б-02
2,0-200 2,0-300 2,5 R10 S2 80 Серия 02
R10 S3П112-2,5-12/2-А-01
3,0-200 2,5 R10 S3 80
Раздельно - совмещенные преобразователи высокотемпературные (Серия Т)
Преобразователи служат для измерения остаточной толщины труб, котлов и других изделий с высокой температурой нагрева (до 350 °С).
За счет применения специализированных материалов у преобразователей высокая температурная стабильность характеристик. Преобразователи имеют различные контактные площадки, что позволяет работать с изделиями разных форм, в том числе с трубами малого диаметра.
Тип Диапазон измеряемых толщин по КУСОТ 180, мм Рабочая частота,
МГц ±5%Размер контактной поверхности не более, мм Минимальный радиус R контролируемого изделия при толщине стенки S, мм Макс. значение шероховатости со стороны установки преобразователя, мкм Габариты, мм П112-10-6/2-Т-01
0,8-20 10 7 R5 S1 80 2648 П112-5-10/2-Т-01
1,0-100 5 11 R10 S2 80 2648 П112-5-12/2-Т-01
1,0-100 5 14 R10 S2 80 2648 П112-2,5-12/2-Т-01
0,5-100 2,5 14 R10 S2 80 2648
Раздельно - совмещенные преобразователи малогабаритные (Серия 04)
Преобразователи служат для измерения толщины малогабаритных изделий в труднодоступных местах (турбинные лопатки, лонжероны, трубы малой толщины) и в местах, требующих локальности измерения (малого контактного пятна).
Преобразователи хорошо зарекомендовали себя в авиационной промышленности.
Тип Диапазон измеряемых толщин по КУСОТ 180, мм Рабочая частота,
МГц ±5%Размер контактной поверхности не более, мм Минимальный радиус R контролируемого изделия при толщине стенки S, мм Макс. значение шероховатости со стороны установки преобразователя, мкм Габариты, мм П112-10-6/2-А-04
0,5-10
0,4-10 (поAl)10 7 R5 S1,1 40 1115 П112-10-4/2-А-04
0,5-10 10 4,8 R3 S0,8 40 916 П112-10-28-А-04
0,6-10 10 2x8 R2 S0,8 40 4,69,931
Преобразователи для толщинометрии изделий под защитными покрытиями (Серия ТМК)
Преобразователи к толщиномерам Булат-1S и Булат-2 для измерения остаточной толщины стенок из ферромагнитных и неферромагнитных металлов под защитными покрытиями (без их снятия) и толщины слоев биметаллических изделий.
Тип Диапазон измеряемых толщин по КУСОТ 180, мм Диапазон толщин защитных покрытий, мм Рабочая частота,
МГц ±5%Размер контактной поверхности не более, мм Макс. значение шероховатости со стороны установки преобразователя, мкм Габариты, мм
ТМК112-10-6-NF1-01
ТМК112-10-6-NF1-04
0,8-10 До 0,5 10 8 80 2446 0,5-10 До 0,4 10 8 80 2446
ТМК112-5-10-NF1-01
1,5-75 До 0,5 5 12 40 2446 ТМК112-10-6-F1-01
0,8-10 До 0,5 10 9 40 2446 ТМК112-5-10-F1-01
1,5-75 До 0,5 5 13 80 2446
Контактные совмещенные прямые преобразователи П111-Х-К12
Преобразователи предназначены для контроля изделий с нормально обработанной поверхностью. Протектор выполнен из сверхпрочного материала. Возможно изготовление преобразователей с верхним выводом. Диапазон рабочих температур от –30 до +55 °С.
Тип Диапазон измеряемых толщин по КУСОТ 180, мм Величина мертвой зоны по КМД4, мм Рабочая частота,
МГц ±5%Размер контактной поверхности
не более, ммГабариты, мм П111-5-К12
6,0-600 5 5 13 1725 П112-2,5-К12
6,0-600 5 2,5 13 1725 -
