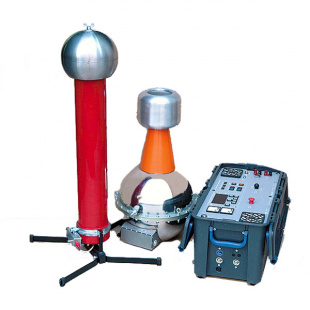

УИВ - переносная установка для испытания высоким напряжением

Назначение установок УИВ:

Переносные установки УИВ предназначены для испытаний изоляции электрооборудования высоким напряжением промышленной частоты 50 Гц.

Установки выпускаются в трех исполнениях, охватывающих диапазон испытательных напряжений от 1 кВ до 105 кВ и имеющих одинаковую типовую мощность:

• УИВ-15 — изоляция ж/д вагонов, в том числе тяговых двигателей;
• УИВ-50 — оборудование классов напряжения до 15 кВ;
• УИВ-100 — оборудование классов напряжения от 10 кВ до 35 кВ.

По заказу в состав установок включаются компоненты, обеспечивающие испытания высоким постоянным напряжением. На блок-схеме показан набор устройств и приборов для оснащения Вашего высоковольтного стенда (лаборатории).

Установки обеспечивают плавное регулирование испытательных напряжений во всем рабочем диапазоне. Электропривод регулятора имеет три скорости изменения напряжения (подъем/снижение).

Измерение высокого напряжения осуществляется емкостным (емкостно-резистивным) делителем напряжения ДН-ххЕ(О) и цифровым вольтметром ВА 11 пульта управления. Текущее значение испытательного напряжения отображается непосредственно в киловольтах.

Установки УИВ специально спроектированы для оснащения передвижных электролабораторий и стендов приемосдаточных испытаний. Каждая единица оборудования снабжена ручками для переноски и ее масса не превышает разрешенных 50 кг. По заказу в комплект включается тележка для более легкого перемещения установки.

Для обеспечения безопасности работы — оператора в полевых условиях пульт управления имеет II степень защиты от поражения электротоком (двойная и усиленная изоляция).

Все электрические соединения частей установки выполнены разъемными, что обеспечивает время подготовки к испытаниям не более 5 минут.

В трансформаторе и делителе напряжения в качестве изоляционной среды используется элегаз (SF6). Важнейшее достоинство элегаза — это нестареющая изоляция. Элегаз — чрезвычайно стойкое химическое соединение. Инертен. Не ядовит, не опасен при вдыхании человеком и животными. Не имеет запаха и вкуса, не горит и не поддерживает горения. Уже при небольшом избыточном давлении имеет длительную электрическую прочность, не уступающую прочности бумажно-масляной изоляции.

Применение в уплотнениях герметиков вместо эластомеров обеспечивает абсолютную герметичность, заправка элегазом рассчитана на весь срок службы изделий. Не предусмотрено никакого обслуживания, кроме обычной чистки наружных изоляционных поверхностей.

Согласно «Правилам устройства и эксплуатации сосудов, работающим под давлением», корпуса элементов установки ввиду малого объема и давления(малой запасенной энергии) относятся к лабораторному оборудованию. Это означает, что не требуется регистрации их как сосудов, работающих под давлением, учета, специального обращения и мер при транспортировании.

Малые габариты и вес позволяют перевозить установку на небольшие расстояния даже в легковом автомобиле.

Для хранения установки, транспортирования по дорогам общего пользования автотранспортом, другими видами транспорта предназначены укладочные ящики. Комплект установки размещается в двух ящиках.

Габаритные размеры укладочных ящиков позволяют размещать их между чашками задней подвески над осью в багажнике. При этом не нарушается развесовка автомобиля. Соблюдаются ограничения изготовителя транспортного средства на массу груза, перевозимого в багажнике. Фиксируются ящики штатным ремнем безопасности.
