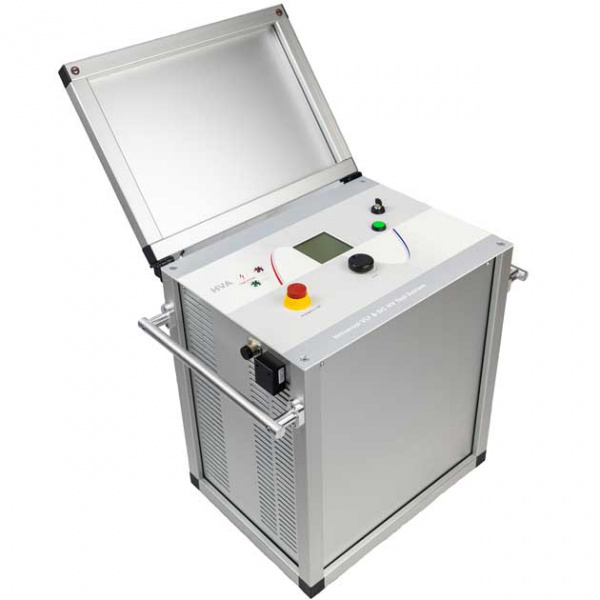

HVA68-2 — высоковольтная СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ

Назначение высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2:

Высоковольтная тестирующая установка HVA68-2 разработана для проведения тестирования и испытания различных типов изоляции высоким напряжением. Эти применения включают, но не ограничены, тестированием объектов с высокой емкостью, такие как кабели и генераторы. Другое применение установки включает в себя высоковольтное тестирование выключателей, трансформаторов, двигателей, изоляторов, высоковольтных вводов.

При испытании высоковольтного кабеля установка может тестировать как кабели из сшитого полиэтилена, так и с бумажно-маслянной изоляцией, типов XLPE и PILC. В дополнение установка HVA68-2 может использоваться для тестирования как основной изоляции кабеля так и его оболочки.

Оба тестирующих высоковольтных выхода – по постоянному напряжению (положительной или отрицательной полярности относительно земли) или по переменному напряжению сверхнизкой частоты VLF с синусоидальным или прямоугольным выходным сигналом являются стандартными для установки. Тестовая последовательность согласно условиям тестирования может выполняться в ручном или автоматическом режимах. Данная функция позволяет очень гибко использовать данную установку для любого высоковольтного тестирования, где требуется высокое переменное или постоянное напряжение. Установка может также использоваться в режиме начального прожига, а современная система контроля и управления позволяет пользователю задавать необходимые пороги срабатывания и условия тестирования. Прибор измеряет и записывает в память емкость, сопротивление, напряжение пробоя, действующее значение тока и подаваемое напряжение на объект тестирования.

Установка HVA68-2 позволяет испытывать вакуумные камеры высоковольтных выключателей.

Дополнительные функции высоковольтной СНЧ установка повышенной мощности для испытаний кабелей с изоляцией из сшитого полиэтилена, 68 кВ HVA68-2:

• Испытание защитной оболочки кабеля. В режиме «Испытания» к прибору присоединен только экран испытуемого кабеля (он должен быть раземлен с обеих сторон). На экран подается испытательное напряжение до 5 кВ и измеряется ток утечки. Единых норм величины тока утечки в России нет, (по разным данным его величина допускается от 0.2 до 1 μА) но, если утечка существенна, значит, оболочка повреждена и нужно переходить к режиму предварительного определения места повреждения;
• Точное определение места повреждения на местности. При протекании тока через повреждение оболочки ток на поверхности земли меняет знак относительно направления линии кабеля. При работе шаговым методом измерительный блок используется в качестве источника импульсов, а непосредственно для обнаружения места повреждения используются два электрода и переносной индикаторный прибор поиска. Оператор перемещает электроды по трассе кабеля, а отклонение стрелки прибора поиска показывает направление к месту повреждения. При приближении к месту повреждения напряжение на грунте растет, а после попадания места повреждения в створ электродов начинает уменьшаться. Последовательно измеряя напряжения на грунте и сближая электроды, мы выходим на точку смены знака отклонения стрелки. Это и есть место повреждения;
• Тестер вакуумных камер выключателей. Данный режим используется для определения возможности вакуумной камеры выключателя противостоять пробою.

Технические характеристики высоковольтной СНЧ установки HVA68-2:

¹ Внимание! Сопротивление измеренное при высоком переменном напряжении может существенно отличаться от сопротивления изоляции, измеренного при постоянном напряжении стандартным мегаомметром.

Комплект поставки HVA68-2

Дополнительная комплектация HVA68-2

• TD60, измеритель тангенса угла диэлектрических потерь
• Locator S, высокочувствительный зонд для точного определения повреждений кабеля на землю
• GH0601, HVA модуль тестирования вакуумных камер выключателей (опция встраивается в установку) (для установок 60-94кВ)
• VKR0009, транспортный кейс на колесах для HVA60 / HVA30-5
• GH0604, штанга разрядная 60кВ 9кДж
• GH0516, высоковольтные провода 100кВ, 25м с клещами для HVA60
• GH0543, высоковольтные провода 100кВ, 30м с клещами на барабане для HVA60
• GH0623, снимаемая передняя панель HVA60 / HVA30-7 на выносном кабеле 5м (эфф длина 4,25м)
• GH0607, выносной индикатор наличия высокого напряжения, мигающий на 10м кабеле
• GH0602, USB адаптер для подключения USB флеш карты для установок HVA
• GH0605, штанга разрядная 120кВ 7,2кДж
• GH0613, адаптер для подключения TD30 к установке HVA60
• GH0544, высоковольтные провода 100кВ, 45м с клещами на барабане для HVA60
• GH0580, клещи красные, 600А, ширина 14мм с клещами для HVA60/ HVA68-2
• GH0654, высоковольтные провода 100кВ , 15м с клещами для HVA60/HVA68-2
• GH0535, кабель заземления 32м прозрачный сечением 6 мм2 с клещами
• VKR0028, кейс пластиковый на колесах для проводов
