AC-Tester — прибор контроля состояния и оценки остаточного ресурса изоляции высоковольтного оборудования

Назначение прибора ACTester:

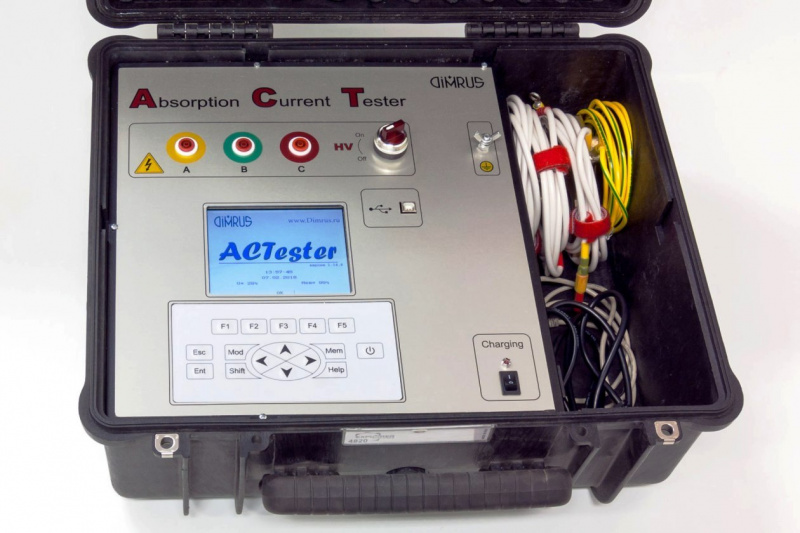

Переносный прибор ACTester (Absorption Current Tester) предназначен для контроля параметров изоляции различного высоковольтного оборудования.

Прибор может быть использован для контроля и оценки остаточного ресурса изоляции:

• Кабельных линий с бумажно–масляной изоляцией и изоляцией из сшитого полиэтилена;
• Статоров высоковольтных двигателей и генераторов;
• Силовых трансформаторов.

В приборе ACTester технически и программно реализованы три различных, но взаимодополняющих друг друга, метода диагностики состояния изоляции, основанных на контроле токов абсорбции:

1. Определение коэффициентов абсорбции KАБ-60/15 и поляризации KПОЛ-600/60 при заряде изоляции постоянным током;
2. Контроль возвратного напряжения изоляции после отключения источника постоянного тока (метод вольтметра);
3. Контроль тока релаксации в изоляции после отключения источника постоянного тока (метод микроамперметра).

Полный цикл определения параметров изоляции включает в себя:

1. Заряд изоляции постоянным током до 15 минут (метод 1);
2. Снятие заряда с геометрической емкости контролируемого объекта 1 – 2 секунды;
3. Контроль перераспределения зарядов в изоляции или в режиме вольтметра или амперметра, длительностью до 15 минут.

Пользователь может выбрать для испытаний объекта один любой метод или использовать комбинацию определения коэффициента абсорбции и поляризации с одним разрядным методом.

Для заряда изоляции контролируемого оборудования в приборе ACTester имеются три независимых высоковольтных источника постоянного тока. Это сделано для того, чтобы можно было одновременно производить испытания трехфазной изоляции в различных измерительных схемах. Поскольку одно измерение, включающее в себя заряд и разряд контролируемой изоляции, занимает длительное время, это позволяет в три раза сократить время проведения испытаний.

Основные технические параметры прибора ACTester:
