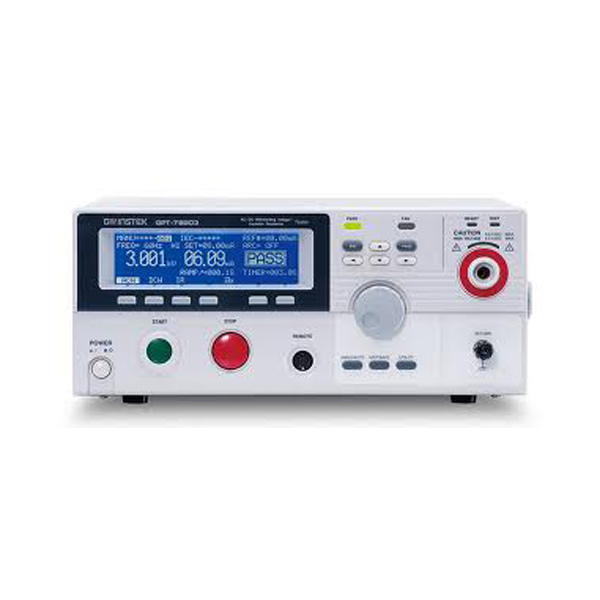

Установка для проверки параметров электрической безопасности GPT-79903

Новые установки GPT-79900 от GW Instek для проверки параметров электробезопасности (пробойные установки)

Особенности измерителя параметров безопасности электрооборудования GPT-79903

• Представление результатов тестирования в виде графика
• Выходная мощность до 500 ВА, вых. усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
• Испытание переменным напряжением до 5 кВ частота 50 Гц
• Испытание постоянным напряжением до 6 кВ
• Измерение сопротивления изоляции
• Высокое разрешение: 1 мкА - по току, 2 В – по напряжению
• Установка высоковольтного Uтеста при отключенной нагрузке, регулировка высокого напряжения в ходе теста
• Микропроцессорное управление, высокая стабильность Uтеста
• 6 клавиш прямого выбора режимов (быстрота и удобство настроек)
• Режимы тестирования: « Ручной»/ «Авто» (таймер)
• Графический матричный дисплей с подсветкой (240х64)
• Световая и звуковая индикация (состояние, результат теста)
• Разъем «I/O» на передней панели для подключения аналоговых цепей удаленного управления (пуск, останов., результат теста)
• Дублирование выходов на задней панели
• Память: 100 ячеек для записи профилей
• Интерфейс: RS-232, USB, GPIB (опция)

Технические характеристики измерителя параметров безопасности электрооборудования GPT-79903

Комплект поставки GPT-79903:

Новые установки GPT-79900 от GW Instek для проверки параметров электробезопасности (пробойные установки)

Компания GW Instek выпустила новую серию пробойных установок GPT-79900 (тестеров электробезопасности) разработанных специально для обеспечения высокой надежности. В линейке представлены 2 модели: GPT-79904 и GPT-79903 с различной функциональностью для разнообразных приложений. Серия удовлетворяет самым современным стандартам испытаний безопасности при тестировании электронных устройств и компонентов (в т.ч. IEC, EN, UL, CSA, GB, JIS и др.).

Комплексная установка GPT-79904 позволяет выполнять испытания в 4-х различных режимах: тест на пробой переменным напряжением (AC) до 5 кВ / 100 мА, тест на пробой постоянным напряжением (DC) до 6 кВ / 20 мА, измерение сопротивления изоляции до 50 ГОм (DC) испытательным напряжением 50 В…1000 В, измерение сопротивления низкоомных цепей максимальным током 32 A (AC).

Модель GPT-79903 имеет функциональность «3 в 1»:  тест на пробой переменным и постоянным напряжением (AC/DC), режим измерения сопротивления изоляции.

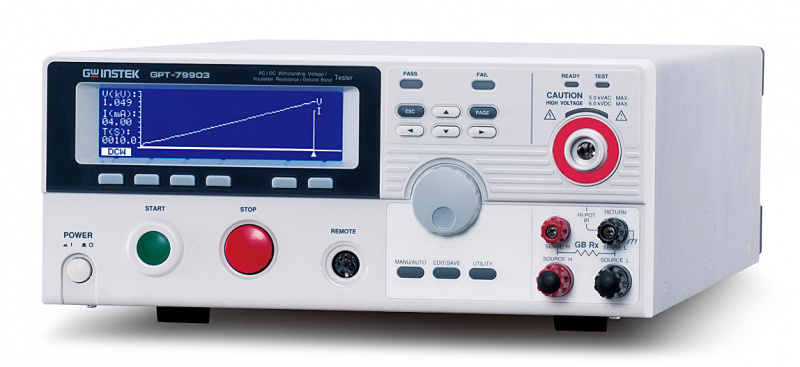

Новинки имеют уникальную функцию построения графика параметров по результатам тестирования. На графике воспроизводится значение выходного напряжения, тока или сопротивления в зависимости от времени.

По окончании тестирования с помощью курсора можно выбрать любую точку на графике для просмотра результатов измерений в интересующей точке.

При производстве выходных каскадов применены высокоэффективные усилители с технологией ШИМ (PWM) и максимальной выходной мощностью до 500 ВА для минимизации влияния флуктуаций напряжения питания на выходное тестовое напряжение. Новинки имеют комбинацию программно-аппаратных решений и режимов для повышения безопасности оператора при выполнении тестов.

• режим «Самопроверка» (выполняется каждый раз при включении установки с целью контроля исправности)
• режим «Zero Crossing» (функция формирования синусоиды выходного напряжения  от нулевой линии для исключения  резких скачков выходного напряжения/ surge voltage)
• режим «Отсечка» (Uвых автоматически «обрезается» в течении 150 мкс при обнаружении его отклонений от нормального состояния или при достижении верхнего или нижнего порогового значения в ходе тестирования).

Для защиты обслуживающего персонала от опасного напряжения по завершении тестирования установки автоматически разряжают подключенный объект для снятия с выхода опасного потенциала за время ~200 мс. Для повышения безопасности предусмотрен съемный твердотельный ключ для внутренней блокировки (interlock key), который предотвращает срабатывание установки при случайном нажатии органов управления. Только при его подсоединении к разъему «I/O» установка будет доступна для манипуляций и выполнения тестов.

Пробойные установки имеют простой и удобный интерфейс управления, оснащены графическим  ЖК-дисплеем  высокого разрешения, что позволяет оператору легко  управлять установкой, настраивать режимы и параметры, получать визуальную  информацию для анализа и интерпретации результатов теста. Испытания электрической прочности выполняются высокостабильным испытательным напряжением с обеспечением высокого разрешения Uвых при измерении. Для учета разнообразных условий испытаний безопасности и обеспечения максимальной точности доступны для регулировки продолжительность теста, время нарастания (ramp up time), верхний/ нижний пределы Uвых.

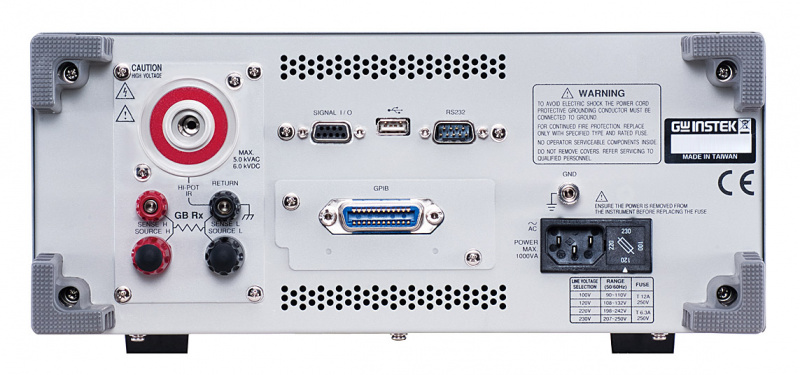

На передней панели  установки размещен аналоговый интерфейс для подключения выносного пульта удаленного управления (штекер в комплекте). На задней панели имеется сигнальный разъем цифрового ввода/вывода для управления установкой (I/O), а также интерфейсы программирования  и загрузки данных при помощи внешнего ПК.

Каждая модель имеет 100 ячеек внутренней памяти для записи и вызова профилей настроек. Эти данные из нескольких ячеек могут быть использованы для формирования цепочки последовательных испытаний при выполнении однократного теста.

Основные возможности и функциональность GPT-79900:

• Выходная мощность  500 ВА
• Дублирование выходных разъемов на задней панели прибора
• Микропроцессорное управление, высокая стабильность Uтеста
• Выходной усилитель с ШИМ-технологией для повышения энергоэффективности и надежности тестирования
• Испытание переменным напряжением до 5 кВ / 100 мА (частота 50 / 60 Гц)
• Испытание постоянным напряжением до 6 кВ / 20 мА
• Высокое разрешение (TRMS): 2 В (по напряжению), 1 мкА (по току)
• Измерение сопротивления изоляции
• Измерение электрического сопротивления: 0,1 мОм…650 мОм (GPT-79904)
• Установка высоковольтного напряжения теста при отключенной нагрузке, возможность регулировки высокого напряжения в ходе теста
• Регулируемое  время нарастания
• Функциональные клавиши  выбора режимов
• Режимы тестирования: «Ручной»/ «Авто» (таймер)
• Графический  матричный дисплей с подсветкой (240×64)
• Режим графического отображения результатов тестирования.
• Светозвуковая индикация увеличенной интенсивности (состояние, результат)
• Внутренняя память: 100 ячеек для записи/воспроизведения профилей
• Разъем на передней панели для подключения аналоговых цепей  удаленного управления (пуск, остановка, результат теста)
• Интерфейс: RS-232, USB, «I/O» (опция – GPIB)

Сферы применения и целевые задачи использования:

• промышленное производство электротехнической продукции, выходной и допусковый контроль
• тестирование информационно-технологического оборудования и устройств связи
• испытания  на соответствие нормам (стандартам) и сертификация готовых электротехнических изделий
• диагностика и тестирование электропитающих кабелей (силовая кабельная продукция)
• испытание изоляции ЭУ и электропотребителей бытового назначения
• испытания медицинского оборудования

Новинки призваны дополнить выпущенную ранее серию GPT-79800 и заменить выпускавшуюся ранее линейку пробойных установок GPT/GPI-700 серии.
