DB-1 - демонстрационный стенд

Назначение демонстрационного стенда DB-1:

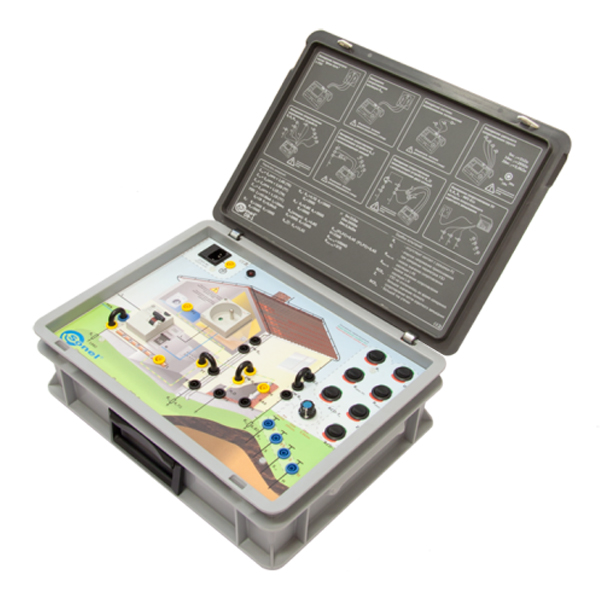

Демонстрационный стенд DB-1 является необходимой частью учебного процесса проведения электрических измерений. Он находит применение в школах, на выставках посвященных электроэнергетике и измерительным приборам, а также в центрах обучения. Стенд выполнен в виде переносного пластикового кейса.

С его помощью можно имитировать следующие виды измерений:

• Измерение полного сопротивления петли короткого замыкания в цепях L-N и L-PE для сетей TT или TN;
• Измерение параметров устройств защитного отключения (УЗО) типа AC;
• Измерение сопротивления изоляции в цепях L-N и L-PE;
• Измерение сопротивления контура заземления;
• Измерение сопротивления отдельного заземлителя входящего в контур заземления с использованием клещей;
• Измерение сопротивления заземлителей методом двух клещей;
• Измерение сопротивления заземлений с использованием приборов для измерений петли замыкания;
• Измерение удельного сопротивления грунта (5, 10 и 20 м);
• Измерение сопротивления соединений выравнивания потенциалов (металлосвязь);
• Измерение переменного напряжения.

Демонстрационный стенд позволяет вводить неисправность в обследуемую цепь. Это осуществляется с помощью переключателей, расположенных на лицевой панели.

Переключатели, имитирующие неисправности в электрической системе объекта.

1. RE — Высокое сопротивление заземления в точке P2. RE = 1 kΩ
2. UB — Превышение допустимого напряжения UB при измерении параметров УЗО в измерительном гнезде. UB > 25 В
3. RISO(L-PE) — Низкое сопротивление изоляции — замер L-PE. RISO(L-PE) = 200 кΩ
4. RISO(L-N) — Низкое сопротивление изоляции — замер L-N. RISO(L-N) = 100 кω
5. RCD-TA — Превышено допустимое время срабатывания выключателя дифференциального тока (УЗО).
6. ZL — Большое сопротивление петли короткого замыкания. ZL ≈ 6 Ω
7. RCD-IA — Ток срабатывания УЗО ниже требуемого (поврежден УЗО или слишком большой ток утечки системы). IA ≈13 мА.

Дополнительная информация:

• Номер в Госреестре: Не требует сертификации;
• Габариты ШxВxГ: 405 x 300 x 140;
• Масса: 3.6 кг.
