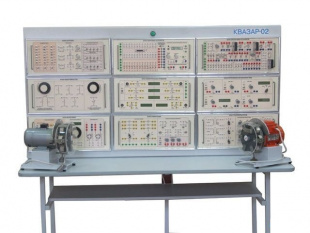

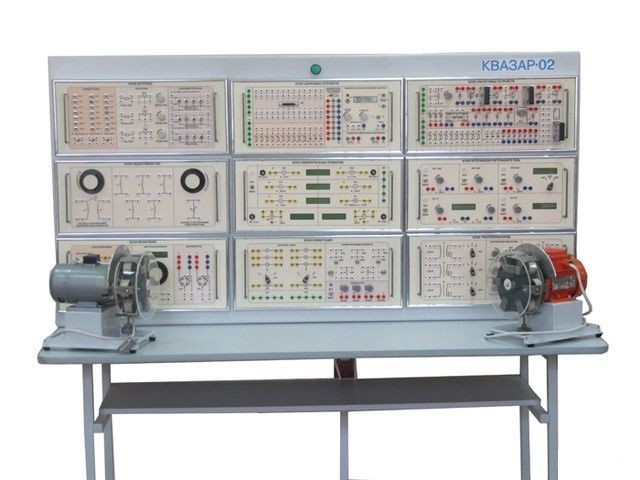

Лабораторный стенд "КВАЗАР-02"

Лабораторный универсальный электротехнический стенд "Квазар-02" состоит из стенда "Квазар-01" и дополнительных четырех нижеуказанных блоков.

Для проведения лабораторных работ по электротехнике необходимо из стенда "Квазар-01" извлечь "Блок цифровых устройств" и "Блок аналоговых устройств" и установить на их место "Блок подключения электродвигателей" и "Блок аппаратуры управления" в соответствии с методическими указаниями.

Лабораторный стенд предназначен для проведения лабораторного практикума со студентами высших, и средних учебных заведений, со слушателями учреждений повышения квалификации и переподготовки кадров электротехнического направления. Универсальный лабораторный стенд позволяет организовать лабораторный практикум по дисциплинам:

• «Электротехника с основами электротехники»;
• «Теоретические основы электротехники»;
• «Основы теории цепей»;
• «Теория нелинейных электрических и магнитных цепей» и т.д. в  соответствии с перечнем лабораторных работ, рекомендованных научно-методическим советом  по электротехнике и электронике Министерства образования  и науки Российской Федерации.

Основной особенностью лабораторного стенда является возможность его использования для широкого спектра электротехнических дисциплин. Это достигается его блочной конструкцией, позволяющей создавать рабочее место в соответствии с целями и задачами той или иной специальности, обозначенной в соответствующем государственном образовательном стандарте.

Состав лабораторного универсального стенда "Квазар-02"

• Лабораторный универсальный стенд "Квазар-01"
• Блок подключения электрических двигателей
• Блок аппаратуры управления
• Асинхронный двигатель с электромагнитным тормозом
• Двигатель постоянного тока с электромагнитным тормозом
•

В случае доукомплектации стенда "Квазар-02" персональным компьютером с осциллографической приставкой, возможно проведение следующих лабораторных работ по дисциплинам "Теоретические основы электротехники" и "Основы теории цепей":

• "Исследование неразветвленной линейной электрической цепи переменного тока при последовательном соединении R, L и R, C", "Исследование цепи синусоидального тока при параллельном соединении R, L и R, C", "Исследование электрических цепей со взаимной индуктивностью" для изучения параметров синусоидальных напряжений и токов и сдвига фаз между ними;
• "Исследование резонанса напряжений", "Исследование резонанса токов в разветвленной цепи синусоидального тока" для изучения сдвига фаз между синусоидальными напряжениями и токами, а также для исследования частотных характеристик двухполюсников;
• "Исследование линейных цепей несинусоидального периодического тока", "Исследование электрических цепей с нелинейными резистивными элементами", "Исследование индуктивной катушки с ферромагнитным сердечником", "Исследование последовательного соединения индуктивной катушки с ферромагнитным сердечником и конденсатора" для изучения формы несинусоидальных токов и напряжений и спектров этих сигналов;
• "Исследование переходных процессов при разряде конденсатора на резистор и индуктивную катушку" для изучения  параметров экспоненциальных сигналов апериодических, предельных апериодических и колебательных переходных процессов, а также их спектров;
• "Исследование пассивного четырехполюсника", "Исследование электрических фильтров" для изучения коэффициентов передачи по току и напряжению, а также для построения амплитудно-частотных и фазо-частотных характеристик четырехполюсников и фильтров.

Также лабораторный стенд "Квазар-02" вместе к подключенными к нему комьпютером и осциллографической приставкой позволяет проводить такие лабораторные работы по дисциплинам "Общая электротехника" и "Электротехника и электроника", как:

• "Анализ однофазных неразветвленных цепей переменного тока с RL- и RC-приемниками", "Исследование однофазного трансформатора" для изучения параметров синусоидальных напряжений и токов и сдвига между ними;
• "Исследование неразветвленной электрической цепи переменного тока", "Исследование разветвленной электрической цепи переменного тока" для изучения сдвига фаз между синусоидальными напряжениями и токами, а также для исследования частотных характеристик двухполюсников;
• "Магнитные цепи с переменной магнитодвижущей силой", "Исследование полупроводниковых выпрямителей малой и средней мощности", "Исследование параметрического стабилизатора напряжения" для изучения формы несинусоидальных токов и напряжений и спектров этих сигналов;
• "Исследование логических микросхем" для изучения параметров прямоугольных сигналов тока и напряжения, обеспечивающих передачу логических сигналов цифровых микросхем;
• "Исследование характеристик одиночного усилительного каскада на биполярном транзисторе", "Исследование операционных усилителей" для изучения коэффициентов передаци по току и напряжению, а также для построения амплитудно-частотных и фазо-частотных характеристик.

Использование двухканального осциллографа позволяет отказаться от коммутатора и повысить качество регистрируемых осциллограм и упростить работу по их анализу.
