MA 2067 - электротехнический демонстрационный стенд

Назначение обучающего стенда MA 2067:

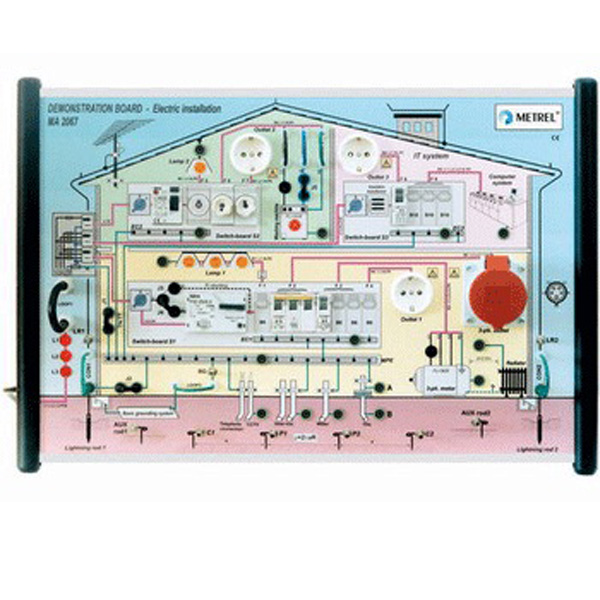

Демонстрационный стенд MA2067 представляет собой уникальную модель электроустановки со всеми присущими ей элементами. Основным предназначением стенда является обучение студентов и слушателей различных учебных заведений навыкам работы в электроустановках до 1000 В. Стенд симулирует все системы электроснабжения (TT, TN, IT) и содержит все необходимые для демонстрации измерений элементы: УЗО, предохранители, трехфазную и однофазную розетки, систему уравнивания потенциалов, систему заземления и молниезащиты и др. Стенд MA 2067 позволяет имитировать различные неисправности и нарушения в электросети, устройствах коммутации и защиты для демонстрации их обнаружения приборами. Демонстрационный стенд отличается наглядностью, удобством и компактностью. Возможность имитировать неисправности позволяет демонстрировать с помощью Demo Board MA2067 работу контрольно-измерительных приборов, что, безусловно, может быть востребовано производителями подобной аппаратуры при проведении презентаций, выставок и других мероприятий.

Области применения и назначение обучающего стенда MA 2067:

• Обучение студентов / слушателей электротехнических учебных заведений.
• Отработка практических навыков и организация целевого обучения методикам измерения параметров электробезопасности электроустановок и выявления отклонений и неисправностей в электрических цепях и оборудовании.
• Демонстрация технических возможностей контрольно-измерительного оборудования и тестеров параметров электробезопасности.

Функции и отличительные особенности обучающего стенда MA 2067:

• Возможность проведения 65 различных измерений.
• Демонстрация измерения полного сопротивления линии и контура.
• Демонстрация проверки работоспособности УЗО и предохранителей: измерение тока и времени срабатывания, напряжения прикосновения.
• Демонстрация измерения сопротивления изоляции между различными проводниками.
• Демонстрация проверки непрерывности защитных проводников.
• Демонстрация измерения сопротивления заземления различными методами и удельного сопротивления грунта.
• Демонстрация измерения тока утечки с помощью токовых клещей.
• Демонстрация измерения сетевого напряжения и частоты, а также проверки правильности чередования фаз в трехфазных системах.
• Имитация 19 различных неисправностей с целью их обнаружения измерительными приборами.
• Панель с переключателями неисправностей оснащена крышкой с замком, для предотвращения использования стенда некомпетентным персоналом.
• В стандартный комплект поставки входит пособие, содержащее практический упражнения для работы со стендом.

Масса-габаритные показатели обучающего стенда MA 2067:

Размеры:
Стенд: 680 x 175 x 450 мм
Подставка: 700 x 400 x 320 мм

Масса (без аксессуаров):
Стенд: 12,5 кг
Подставка: 3,5 кг.

Комплект поставки MA 2067:
