Е6-40 (без интерфейса) — мегаомметр

Назначение мегаомметра Е6-40:

Низкотемпературный мегаомметр Е6-40 предназначен для измерения сопротивления изоляции, а также диагностики состояния изоляции электрических цепей и оборудования не находящихся под напряжением. Также прибор позволяет измерять коэффициент абсорбции, поляризации и внешнее переменное напряжение на клеммах до 600 В.

Особенности мегаомметра Е6-40:

• Широкий диапазон испытательных напряжений (100 в – 2,5 кВ). Охвачены все параметры согласно ПУЭ;
• Низкий процент погрешности во всех измеряемых диапазонах;
• Низкая погрешность измерения внешнего напряжения;
• Всепогодность низкотемпературного мегаомметра Е6 40 обусловлена возможностью его полноценного использования в температурном диапазоне -30 °С + 50°С;
• Зарядка аккумулятора от универсального зарядного устройства mini USB;
• Высокая точность и скорость измерений, а также стабильность работы мегомметра за счет раздельной схемы обработки метрологически значимых параметров и отображения результатов измерения;
• Компактный, удобный в использовании и защищенный щуп (дополнительная защита от касания токоведущих элементов);
• Удобная, человеко-ориентированная панель управления прибором (можно использовать не снимая перчаток – большие кнопки управления);
• Нажатие кнопок на панели выразительно ощущаются даже в перчатках, в отличие от плёночных и сенсорных.
• Защита от случайного запуска измерения значительно повышает комфортность при работе с мегаомметром Е6-40.
• Ударопрочный корпус прибора позволяет лишний раз не задумываться о сохранности прибора, так как выдерживает значительные механические нагрузки.
• Возможность применения (использование) мегаометра, зафиксированного на ремне (как на плечевом, так и на поясном) – у пользователя прибором свободны обе руки.

Описание мегаомметра Е6-40:

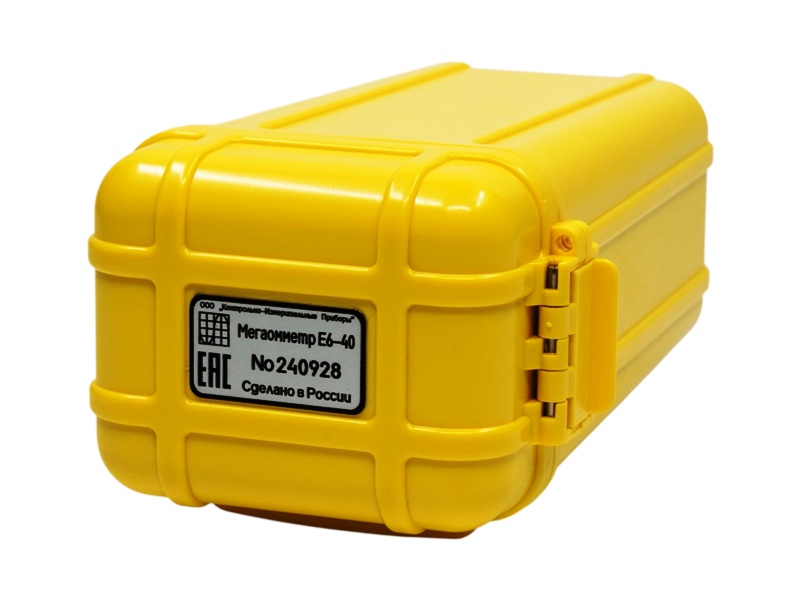

Мегомметр Е6-40 выполнен в корпусе из ударопрочного поликарбонат (BASF) в переносном исполнении, корпус прибора имеет степень защиты IP-67, что предполагает использование прибора в жёстких условиях эксплуатации и даёт определённые преимущества при использовании в линейных службах.

В приборе применен для отображения информации светодиодный дисплей, который обладает высокой контрастностью изображения даже при пониженной освещённости, большим углом обзора, гарантированной работой при очень низких температурах (до минус 40°).

Питание осуществляется от встроенной, необслуживаемой литий-железо-фосфатной аккумуляторной батареи напряжением 7,2 В и ёмкостью 1100 мА/ч, выбор данной схемы питания также обусловлен климатическим исполнением. Зарядка осуществляется посредством разъёма mini USB на передней панели прибора. При проведении испытаний данный аккумулятор показал высокую надёжность - емкости хватало на 1000 и более измерений. Прибор оснащен системой интеллектуального обслуживания аккумуляторной батареи (абсолютно исключён человеческий фактор - система сама отслеживает состояние батареи и заведомо предупреждает о необходимости зарядки).

Мегометр Е6-40 производит измерение сопротивления в диапазоне от 0,1 МОм до 250 ГОм при испытательном напряжении 100, 250, 500, 1000 и 2500 В, так же прибор позволяет измерять коэффициент абсорбции, поляризации и внешнее переменное напряжение на клеммах до 600 В.

Для удобства переноски и использования, мегаомметр оснащён регулируемым ремнём «через плечо» и отстёгиваемой клипсой на ремень.

Органы управления Е6 40 расположеные на передней панели

Технические характеристики мегаомметра Е6-40:

¹⁾ Rx - измеренное значение сопротивления, МОм;
²⁾ для получения заявленной погрешности необходимо использовать кабель измерительный экранированный.

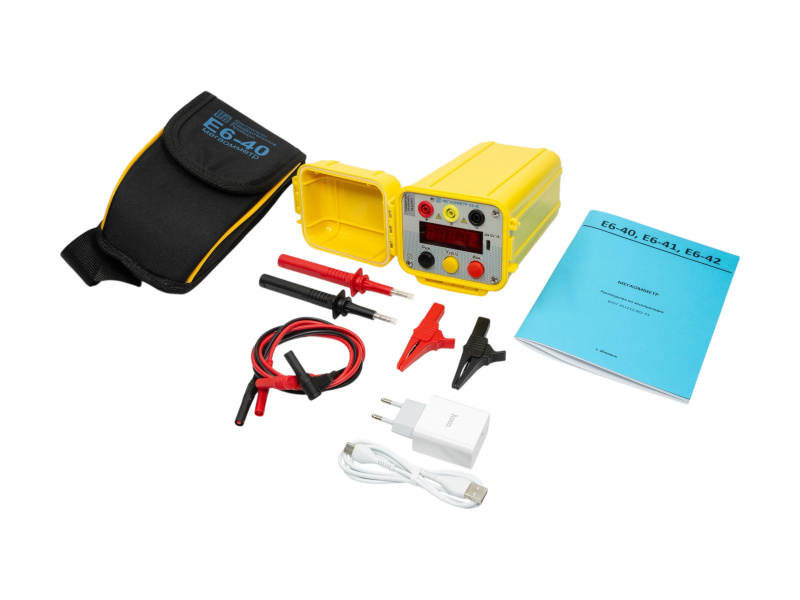

Комплект поставки Е6-40 (без интерфейса)

Дополнительная комплектация Е6-40:

(поставляется по требованию Заказчика за дополнительную плату)

Модификации Е6-40

• Е6-40 (без интерфейса), мегаомметр
• Е6-40 (с интерфейсом USB), мегаомметр

Частые вопросы по мегаомметру Е6-40

 Можно ли подключать мегаомметр к не обесточенной сети?

При подключении к не обесточенной сети аппарат Е6-40 выведет на индикатор значение внешнего напряжения (от 40 – 600В).

 При замере коэффициента поляризации пропустили вывод результата, прибор выключился по окончании измерения. Что делать?

При включенном мегаомметре длительное удержание кнопки «Реж.» (более 3 сек) позволяет просмотреть результат последнего измерения.

 Периодически приходится измерять многожильный кабель и измерение каждой жилы занимает примерно 20 сек. Можно ли ускорить измерения?

В мегаомметре Е6-40 имеется «ручной режим» измерения (пункт 2.3.12 руководства по эксплуатации Е6-40). В этом режиме время измерения может уменьшится до 4 сек (зависит от свойств объекта, предела сопротивления), индикация измерения сопротивления приближается от меньшего к действительному.
Например, допуск на сопротивление изоляции не менее 20 МОм – при ручном измерении на индикатор вывелось 100 МОм и значение растет, значит результат измерения «сопротивление изоляции более 20 МОм».
