159 330 руб./шт цена с учетом НДС (20%)
Поверка включена в стоимость | ||
| ||
| ||

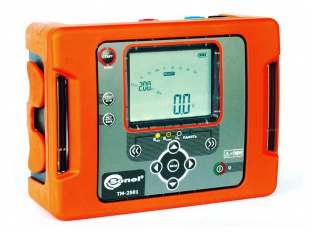

| Измеритель параметров электроизоляции TM-2501 Sonel |
- Описание
- Отзывы о товаре
- Задать вопрос
- Файлы
- Все товары раздела
-
Производитель Sonel Гарантия 36 месяцев Госреестр РФ 63717-16 до 14.04.2021 Межповерочный интервал 18 месяцев Варианты написания TM2501 Назначение измерителя параметров электроизоляции TM-2501:
TM-2510 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.
Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В, либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.
Особенности измерителя параметров электроизоляции TM-2501:
- Измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
- Измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
- Вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- Индикация измеряемого сопротивления и тока утечки;
- Автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- Измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
- Измерение напряжения переменного и постоянного тока до 750В;
- Работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
- Сохранение результатов измерений в память и передача данных на ПК;
- Совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
- Рабочий диапазон температур от -20°C до +50°C.
Технические характеристики измерителя параметров электроизоляции TM-2501:
Диапазон Разрешение Основная погрешность Измерение напряжения переменного и постоянного тока (True RMS) 0,0...750 В 1 В ±(3% и. в. + 2 е. м. р.) Диапазон частоты: 45...65 Гц Измерение сопротивления изоляции Диапазон измерения согласно IEC 61557-2: RISOmin=UISOnom/IISOnom...1,000 ТОм (IISOnom=1 мА) 0,0...999,9 кОм 0,1 кОм ±(3% и. в. + 20 е. м. р.) 1,000...9,999 МОм 0,001 МОм 10,00...99,99 МОм 0,01 МОм 100,0...999,9 МОм 0,1 МОм 1,000...9,999 ГОм 0,001 ГОм 10,00...99,99 ГОм 0,01 ГОм 100,0...999,9 ГОм 0,1 ГОм Превышение диапазона сигнализируется отображением >xxxx ГОм (где xxxx - это предельное значение для выбранного диапазона). Ориентировочные максимальные значения измеряемого сопротивления в зависимости от напряжения измерения приведены в таблице ниже. Для других напряжений пределы диапазона можно рассчитать по формуле, приведенной ниже. до 100 В 50 ГОм - 200...400 В 100 ГОм - 500...900 В 250 ГОм - 1000...2400 В 500 ГОм - 2500 В 1000 ГОм - Внимание: Для значения сопротивления изоляции ниже RISOmin - не определяется точность измерения по причине работы прибора с ограничением тока преобразователя в соответствии с формулой:
где:
RISOmin - минимальное активное сопротивление электроизоляции, измеряемое без ограничения тока преобразователя;
UISOnom - номинальное напряжение измерения;
IISOmax - максимальный ток преобразователя (1 мА).Низковольтное измерение сопротивления.
Измерение переходных сопротивлений контактов и проводников током не менее ±200 мА.Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом. 0,00...19,99 Ом 0,01 Ом ±(2% и.в. + 3 е.м.р.) 20,0...199,9 Ом 0,1 Ом 200...999 Ом 1 Ом ±(4% и.в. + 3 е.м.р.) - Напряжение на разомкнутых измерительных проводниках: 4…24 В;
- Выходной ток при R<2 Ом: мин. 200 мA;
- Компенсация сопротивления измерительных проводников;
- Измерение двунаправленным током.
Дополнительные технические характеристики Параметр Значение Класс изоляции двойная, согласно PN-EN 61010-1 и IEC 61557 Категория безопасности IV 600В (III 1000В) по PN-EN 61010-1 Степень защиты корпуса согласно PN-EN 60529 IP65 Питание измерителя пакет аккумуляторов SONEL NiMH 9,6В, 2 А×ч Габаритные размеры 200×150×75 мм Масса измерителя 0,9 кг Температура хранения –20...+60° C Рабочая температура -20...+50° C Память результатов измерений 990 ячеек, 11880 результатов Интерфейс USB Комплект поставки ТМ-2501
№ Наименование Описание Кол Индекс 1 TM-2501 Измеритель параметров электроизоляции Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом. 1 WMRUTM2501 2 Зажим «Крокодил» изолированный голубой К09 11 кВ Зажим «Крокодил» изолированный голубой К09 11 кВ. 1 WAKROBU32K09 3 Зажим «Крокодил» изолированный красный К09 11 кВ Зажим «Крокодил» изолированный красный К09 11 кВ. 1 WAKRORE32K09 4 Зажим «Крокодил» изолированный черный К09 11 кВ Зажим «Крокодил» изолированный черный К09 11 кВ. 1 WAKROBL32K09 5 Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525. 1 WAZASZ7 6 Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2 7 Зонд острый с разъемом «банан» черный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB2 8 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB 9 Кабель сетевой Предназначен для зарядки аккумуляторов прибора. 1 WAPRZLAD230 10 Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой Предназначен для прибора типа MIC-5000. 1 WAPRZ1X8BUBB 11 Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X8REBB 12 Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный Предназначен для проведения измерений приборами MIC-5000, MPI-525. 1 WAPRZ1X8BLBB 13 Футляр M8 Футляр для прибора с отделение под аксессуары. Предназначен для упаковки и транспортировки прибора TM-2501. 1 WAFUTM8 Дополнительная комплектация ТМ-2501
- K09, зажим «крокодил» изолированный красный
- Адаптер автомобильный (12В), для MRU-120/200, MPI-520/525
- PRS-1, зонд для измерения сопротивления полов и стен
- K09, зажим «крокодил» изолированный черный
- K09, зажим «крокодил» изолированный голубой

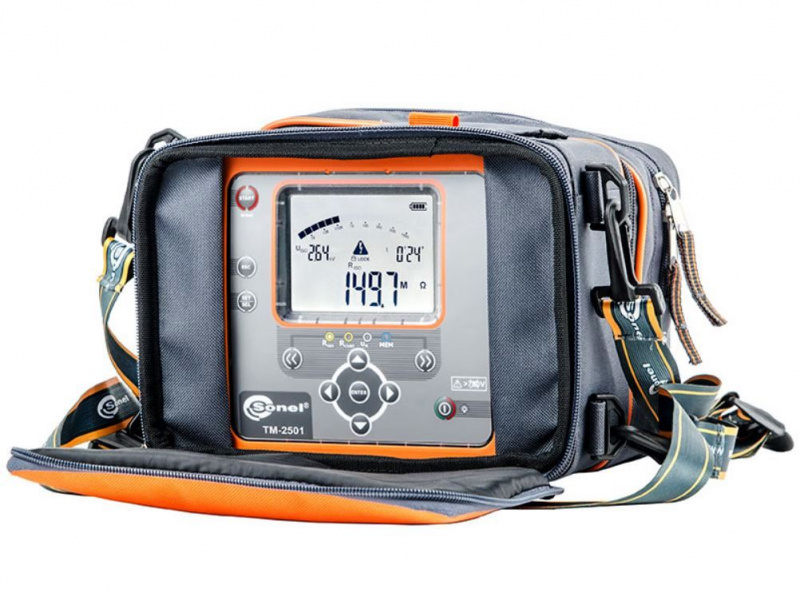

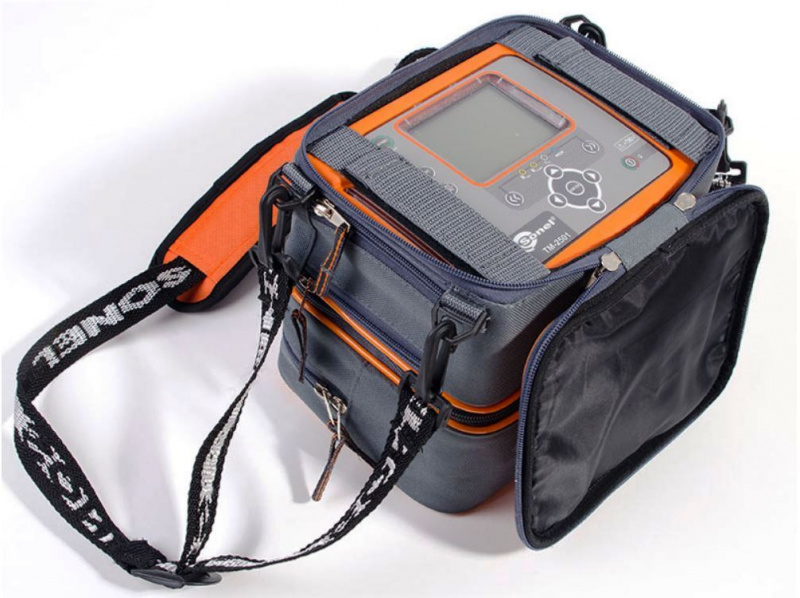

- M8, футляр для ТМ-2501
-
