279 770 руб./шт цена с учетом НДС (20%)
Поверка включена в стоимость | ||
| ||
| ||

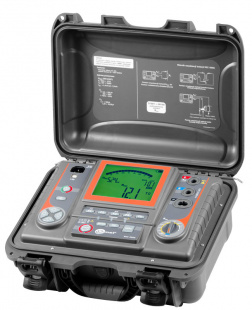

| Измеритель параметров электроизоляции MIC-5005 |
- Описание
- Отзывы о товаре
- Задать вопрос
- Видео
- Файлы
- Все товары раздела
-
Производитель Sonel Гарантия 36 месяцев Госреестр РФ 58907-14 до 31.10.2019 Межповерочный интервал 12 месяцев Варианты написания MIC5005, MIC 5005 Назначение и область применения измерителя параметров электроизоляции MIC-5005:
MIC-5005 предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).
Основные характеристики измерителя параметров электроизоляции MIC-5005:
- Измерение сопротивления электроизоляции RISO до 40 ТОм;
- Выбор измерительного напряжения в диапазоне от 50 В до 10 кВ (50 В...1000 В -- шаг 10 В; 1 кВ...10 кВ -- шаг 25 В);
- Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
- Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
- Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- Установка времени измерения - до 99'59';
- Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
- Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
- Индикация измерительного напряжения;
- Измерительный ток – 1,2 мА , 3 мА или 5 мА;
- Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
- Защита от объекта измерения находящегося под напряжением;

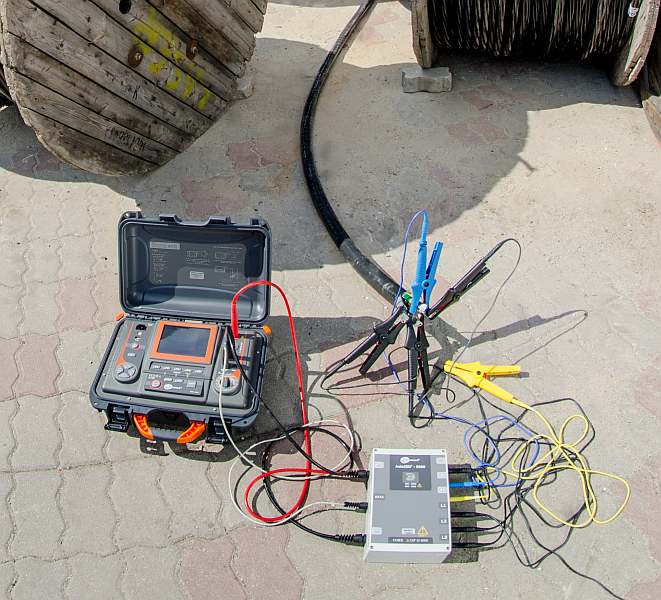

- Поддержка адаптера AutoISO-5000 с напряжением до 5 кВ;
- Измерение емкости в процессе измерения сопротивления электроизоляции;
- Измерение температуры с использованием дополнительного зонда;
- Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
- Измерение коэффициента разряда диэлектриков (DD);
- Локализация повреждений (прожиг).
- Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
- Измерение сопротивления защитных проводников RCONTтоком +200 мА (металлосвязь);
- Регулируемые пределы измерения Riso и RCONT;
- Измерение постоянного и переменного напряжения до 750 В;
- Отображение графиков на дисплее в процессе измерения;
- Встроенная инновационная память результатов измерений с возможностью указания наименований объектов и точек измерений; обозначения заказчиков.
- Поддержка опциональной мини Bluetooth клавиатуры;
- Стабильная работа в “шумной” обстановке подстанций, таких как 765 кВ;
- Графический дисплей 5,6 дюймов с подсветкой;
- Подсветка клавиатуры;
- Питание от электросети или встроенного аккумулятора;
- Встроенное зарядное устройство.
Технические характеристики измерителя параметров электроизоляции MIC-5005:
Диапазон Разрешение Основная погрешность ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ RISO Диапазон измерения согласно IEC 61557-2 для UN = 5 кВ: от 5,00 МОм до 15,0 ТОм 0,0...999 кОм 1 кОм ± (3 % и.в. + 10 е.м. р.) 1,00...9,99 МОм 0,01 МОм 10,0...99,9 МОм 0,1 МОм 100...999 МОм 1 МОм 1,00...9,99 ГОм 0,01 ГОм 10,0...99,9 ГОм 0,1 ГОм 100...999 ГОм 1 ГОм ± (3,5 % и.в. + 10 е.м. р.) 1,00…9,99 ТОм 0,01 TОм ± (7,5 % и.в. + 10 е.м. р.) 10,0...15,0 ТОм 0,1 TОм ± (10,0 % и.в. + 10 е.м. р.) ПРЕДЕЛЫ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ В ЗАВИСИМОСТИ ОТ УСТАНОВЛЕНОГО ИЗМЕРИТЕЛЬНОГО НАПРЯЖЕНИЯ Напряжение UISO Измерительный диапазон 250 В 500 ГОм 500 В 1,00 ТОм 1000 В 2,00 ТОм 2500 В 5,00 ТОм 5000 В 15,0 ТОм ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ЭЛЕКТРОИЗОЛЯЦИИ НАРАСТАЮЩИМ НАПРЯЖЕНИЕМ (SV) Напряжение UISO Последовательность измерительного напряжения 1 кВ 200, 400, 600, 800, 1000 В 2,5 кВ 0,5; 1; 1,5; 2; 2,5 кВ 5 кВ 1, 2, 3, 4, 5 кВ ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА Диапазон отображения Разрешение Основная погрешность 0...29,9 В 0,1 В ± (2 % и.в. + 20 е.м.р.) 30...299,9 В 0,1 В ± (2 % и.в. + 6 е.м.р.) 300...600 В 1 В ± (2 % и.в. + 2 е.м.р.) Диапазон частот: от 45 Гц до 65 Гц Измерение емкости Диапазон отображения Разрешение Основная погрешность 1...999 нФ 1 нФ ± (5 % и.в. + 5 е.м.р.) 1,00...49,9 мкФ 0,01 мкФ Результат измерения емкости отображается после проведения измерения сопротивления электроизоляции RISO
Для измерительного напряжения ниже 100 В результат не гарантированОБЩИЕ ХАРАКТЕРИСТИКИ
Параметр Значение Класс изоляции Двойная, согласно EN 61010-1 и IEC 61557 Категория безопасности IV 600 В (III 1000 В) согласноEN 61010-1 Степень защиты корпуса согласно EN 60529 IP54 (IP 67 с закрытой крышкой) Питание измерителя Встроенный гелевый аккумуляторный блок 12 В Температура хранения -25...+70 °C Температура рабочая -20..+50 °C Относительная влажность 20..80 % Высота До 3000 м Питание зарядного устройства Электросеть 90..260 В / 50..60 Гц Дисплей ЖК, графический 5,6" Интерфейс USB или беспроводной интерфейс OR-1 Габаритные размеры 390×310×170 Масса измерителя Около 7 кг Примечание: сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина» Комплект поставки MIC-5005
№ Наименование Описание Количество Индекс 1 MIC-5005 - измеритель параметров электроизоляции Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD). 1 WMRUMIC5005 2 Зажим «Крокодил» изолированный голубой К09 11 кВ Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. 1 WAKROBU32K09 3 Зажим «Крокодил» изолированный красный К09 11 кВ Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. 1 WAKRORE32K09 4 Зажим «Крокодил» изолированный черный К09 11 кВ Зажим К09 используется для подключения приборов в режиме измерения электрического сопротивления изоляции. 1 WAKROBL32K09 5 Зонд острый с разъемом «банан» красный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONREOGB2 6 Зонд острый с разъемом «банан» черный 5кВ Используется для проведения измерений прибором MIC-5000. Подключается к измерительным проводам с разъемами типа "банан". 1 WASONBLOGB2 7 Кабель последовательного интерфейса USB Предназначен для связи с компьютером приборов, имеющих USB порт. 1 WAPRZUSB 8 Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м. 1 WAPRZ1X8REBB10K 9 Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м Провод измерительный с разъемами «банан» 10 кВ синий 1,8 м. 1 WAPRZ1X8BUBB10K 10 Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м. 1 WAPRZ1X8BLBBE10K 11 Футляр L4 Футляр для переноски прибора и аксессуаров: MIC-2505, MIC-2510, MIC-5005 (для аксессуаров), MIC-5010 (для аксессуаров), MIC-5050 (для аксессуаров), MIC-10k1 (для аксессуаров), MZC-305, MRU-20, MPI-505. 1 WAFUTL4 Дополнительная комплектация MIC-5005
