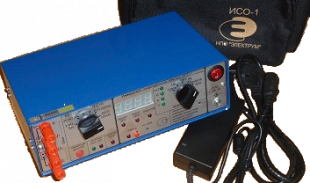

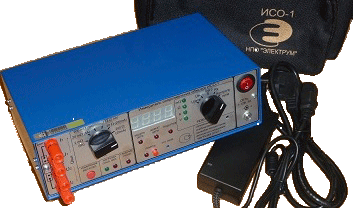

Измеритель сопротивления обмоток ИСО-1

Измеритель сопротивлений обмоток ИСО-1 предназначен для измерения активного сопротивления цепей, имеющих большую индуктивность (например, обмотки силовых трансформаторов и двигателей), по четырехпроводной схеме, в интервале температур от минус 20°С до плюс 40°С и относительной влажности до 98 %.

 Технические характеристики прибора ИСО-1

Прибор имеет шесть пределов измерения - 2 mΩ, 20 mΩ, 200 mΩ, 2 Ω, 20 Ω, 200 Ω.

Номинальный рабочий ток равен 6 А на пределах измерения 2, 20 и 200 mΩ, 2.5 А на пределе 2 Ω, 250 mA на пределе 20 Ω и 25 mA на пределе 200 Ω.

В приборе применяется режим форсированной установки тока насыщения при включении и режим поглощения энергии ЭДС самоиндукции, возникающей при отключении. На время гашения поля при отключении включается звуковая и световая индикация, работающая вплоть до прекращения тока в цепи обмотки.

Питание прибора ИСО-1 - от внешнего источника постоянного тока напряжением 12 В 4 А.

Средний потребляемый ток от источника питания:
- до 4 А на пределах 2, 20, 200 mΩ,
- 1,5 А на пределе 2 Ω,
- менее 500 mА на пределах 20 и 200 Ω,
- менее 300 mА при отключенном токе нагрузки и включенном термостате.

Допустимая длина измерительных проводов при сечении не менее 1,5 мм2 определяется величиной предельного суммарного сопротивления прямого и обратного проводника в токовой цепи, которая не должна превышать 1 Ом.

Продолжительность непрерывной работы - 8 часов в сутки.

Прибор выполнен в металлическом экранирующем корпусе.

Габаритные размеры прибора - 250х170х80 мм.

Масса прибора без источника питания - не более 1,6 кг.

Комплект поставки ИСО-1:

По дополнительному заказу может поставляться внешний аккумуляторный блок питания 12 В.
