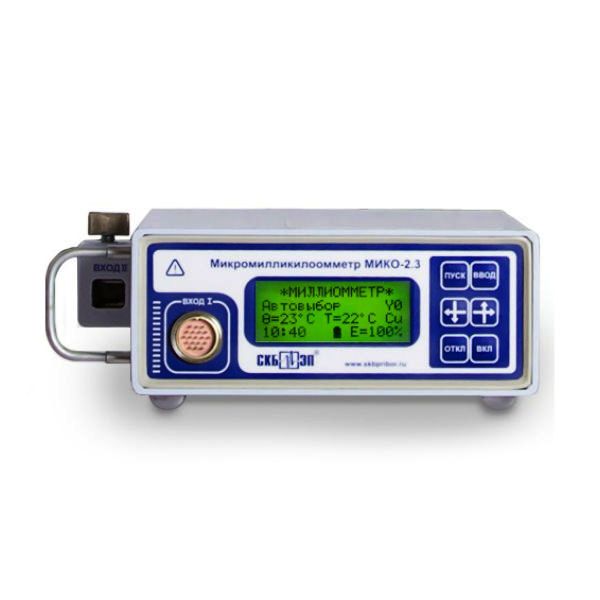

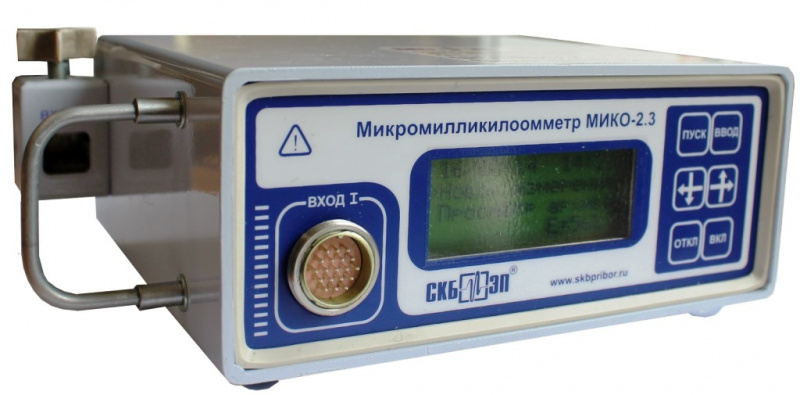

Микромилликилоомметр МИКО-2.3

Особенности микро- милли- кило- омметра МИКО-2.3:

Работает в 4 режимах: микроометр, миллиомметр, килоомметр и термометр.

МИКО-2.3 представляет собой портативную мини-лабораторию, позволяющую охватить все задачи измерения сопротивления в электрооборудовании, так как прибор работает в четырех режимах: микроомметр, миллиомметр, килоомметр и термометр.

Универсальный прибор, который охватывает все задачи измерения сопротивления высоковольтного оборудования.

Для каждого типа электрооборудования (трансформаторы, электрические машины и коммутационное электрооборудование) требуются свои средства полноценной диагностики, но в случае с измерением электрического сопротивления постоянному току можно воспользоваться универсальным прибором МИКО-2.3.

Диапазон измеряемых сопротивлений для перечисленного электрооборудования очень широкий и лежит в пределах от 10^-5 до 10⁵ Ом, а диапазон силы измерительных токов – от 10^-3 до 600 А и более.

Например, для контроля только трансформатора, или только выключателя требуется и микроомметр, и миллиомметр, и термометр, а зачастую, и килоомметр. То есть, придется пользоваться поочередно тремя - четырьмя приборами, что не всегда удобно. Увеличение числа приборов увеличивает не только общую стоимость комплекта, но и его массу, что усложняет транспортировку оборудования на далеко расположенные объекты.

Режим "микроомметр": измерение сопротивлений контактов на самом большом токе - 1000 А в диапазоне 1 мкОм ÷ 10⁵ мкОм.

Предназначен для измерения переходных сопротивлений любых коммутационных аппаратов, а также разборных и неразборных контактных соединений в диапазоне 1 мкОм ÷ 10⁵ мкОм. Кроме того, данный режим позволяет учитывать наличие или отсутствие в измеряемой цепи трансформатора тока.

При измерении переходных сопротивлений контактов и соединений возникают вопросы о силе измерительного тока, так как при окисленных контактах результат измерения будет завышенным. Поэтому основные требования к микроомметрам – обеспечение довольно большого рабочего тока, который способен прожечь окисленные пленки, образующиеся на контактах и дающие значительную погрешность при измерении сопротивления.

МИКО-2.3 превосходит все зарубежные и отечественные микроомметры. Ближайший по характеристикам зарубежный микроомметр при токе до 500 А имеет массу 7,5 кг и сетевое питание. МИКО-2.3 при массе всего 2.7 кг выдает ток 1000 А. Особенно это относится к баковым выключателям типа МКП и У, контактная цепь которых содержит до восьми последовательно соединенных дугогасительных контактов и два главных, значит и более уязвима для окисления, а трудоемкость ремонта выше из-за большого количества масла в баке.

МИКО-2.3 соответствует международному стандарту МЭК 60694 "Общие спецификации для высоковольтных распределительных устройств" (Международная Электротехническая Комиссия (IEC)), который регламентирует силу измерительного тока для микроомметров от 50 А до номинального тока контролируемого объекта, что исключает ошибочные результаты диагностики.

Прибор имеет архив для сохранения результатов измерения режима "микроомметр" - рассчитан на хранение 62 результатов выполненных измерений. Для каждого измерения в архиве сохраняется значение электрического сопротивления, силы тока, дата и время измерения.

Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

МИКО-2.3 обладает рядом функциональных и технических особенностей, которые позволяют ему опережать аналогичные приборы, представленные на рынке.

Режим "миллиомметр": измерение сопротивлений обмоток в диапазоне 0,1 мОм ÷ 10⁶ мОм.

Предназначен для измерения активных сопротивлений в цепях с большой индуктивностью (трансформаторы, электромагниты, электродвигатели и другое) в диапазоне 0,1 мОм ÷ 10⁶ мОм.

Здесь предусмотрено два подрежима измерений: измерение сопротивления одиночной и трехфазной обмотки. Кроме того, в МИКО-2.3 заложена функция автоматических пересчетов результатов измерений сопротивлений трехфазной обмотки:

• расчет относительных отклонений сопротивлений линейных обмоток между собой;
• пересчет сопротивлений линейных обмоток, соединенных по схеме треугольник, в сопротивления фазных обмоток;
• пересчет сопротивлений линейных обмоток, соединенных по схеме звезда, в сопротивления фазных обмоток;
• пересчет сопротивления обмотки, измеренного при текущей температуре Т, в сопротивление при базовой температуре Ɵ с учетом материала обмотки.

Прибор имеет архив для сохранения результатов измерения режима "миллиомметра", который позволяет хранить и считывать 63 результата для электрического сопротивления одиночных обмоток и 21 результат для трехфазных обмоток.

Для передачи данных в компьютер и ведения архива измерений на ПК используется специальная программа производителя.

Режим "килоомметр": измерение сопротивлений в диапазоне 0,1 кОм ÷ 3*10² кОм.

Предназначен для измерения сопротивлений делителей напряжения, балластных, шунтирующих и других резисторов в условиях больших помех и наведенного напряжения в диапазоне 0,1 кОм ÷ 3*10² кОм.

Режим "термометр": измерение температуры обмоток, масла и воздуха в диапазоне -20°С ÷ +120°С.

Предназначен для измерение температуры обмоток, масла, воздуха в диапазоне -20ºС ÷ +120ºС.

Автоматическая самонастройка к измеряемому объекту.

Включение каждого режима из четырех происходит автоматически при присоединении соответствующего входного кабеля из комплекта прибора.

Автономное питание, малые габариты и вес.

Универсальность и вес прибора особенно актуальны для пуско-наладочных организаций, вынужденных постоянно перевозить на значительные расстояния большие массы контрольно-измерительных приборов и оборудования.

Малый вес и автономное питание (время заряда от 3 до 5 минут) дают возможность пользоваться МИКО-2.3 не с земли, а находясь на крышке выключателя или трансформатора, или в люльке подъемника. Поэтому длина и вес кабелей у МИКО-2.3 существенно меньше, и подниматься и спускаться с оборудования нужно только один раз, а не два, как при измерении прибором размещенном на земле.

Прибор МИКО-2.3 прост в эксплуатации и обслуживании, надежен и устойчив к воздействию электромагнитного поля.

Измерительные кабели с уникальной и эргономичной конструкцией.

Входные кабели МИКО-2.3 оснащены зажимами типа "крокодил со встроенной струбциной" уникальной конструкции, не имеющей аналогов у других производителей приборов. Эта конструкция обеспечивает легкое и безошибочное присоединение к объекту, исключающее погрешности измерения малых сопротивлений и надежный контакт даже при окисленных поверхностях объекта.

Кроме того, существует возможность четырехзажимного подключения кабелей прибора к шпилькам вводов выключателей и трансформаторов через выносные потенциальные контакты.
